四川省某水电站导流工程开挖及支护技术交底

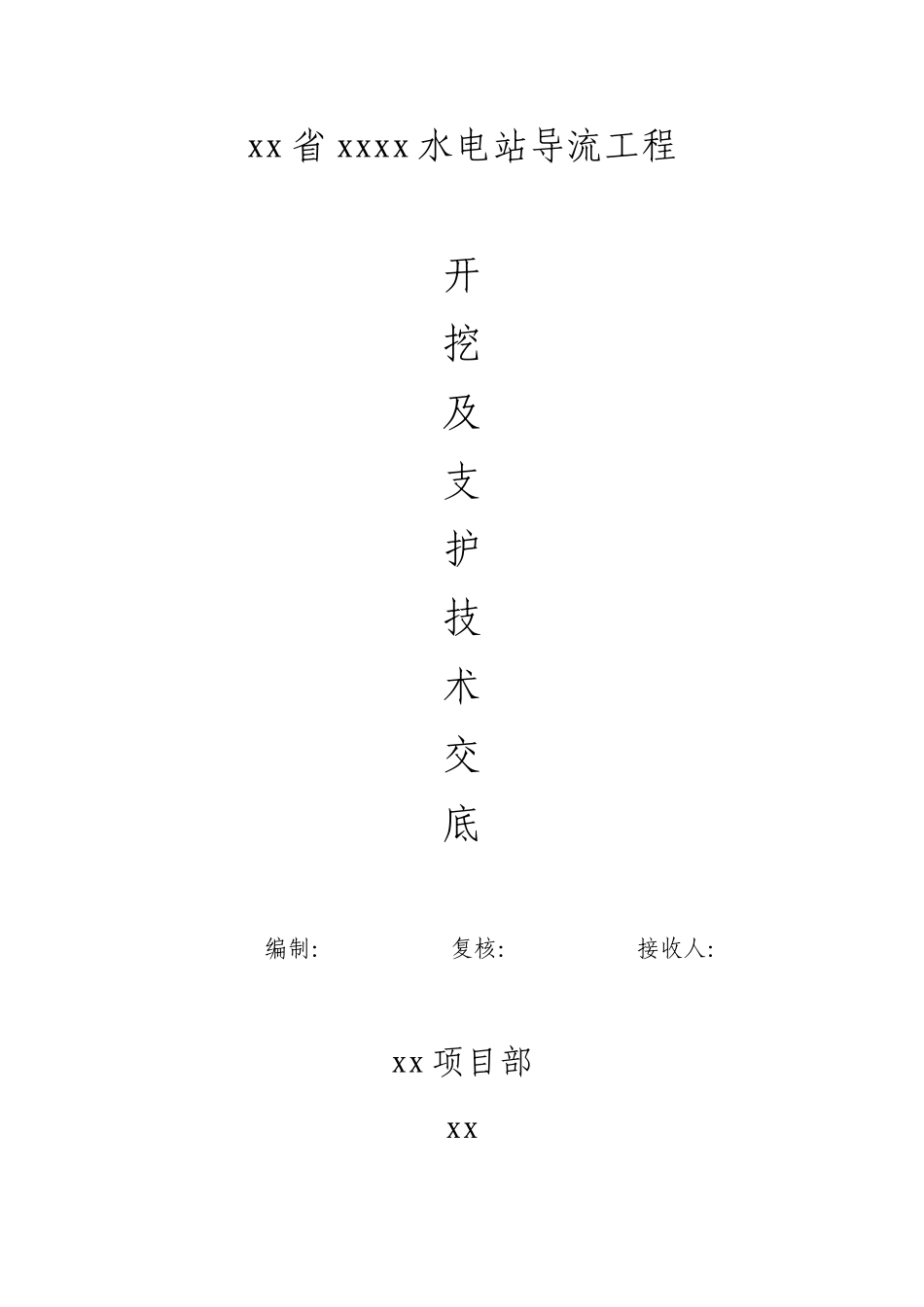

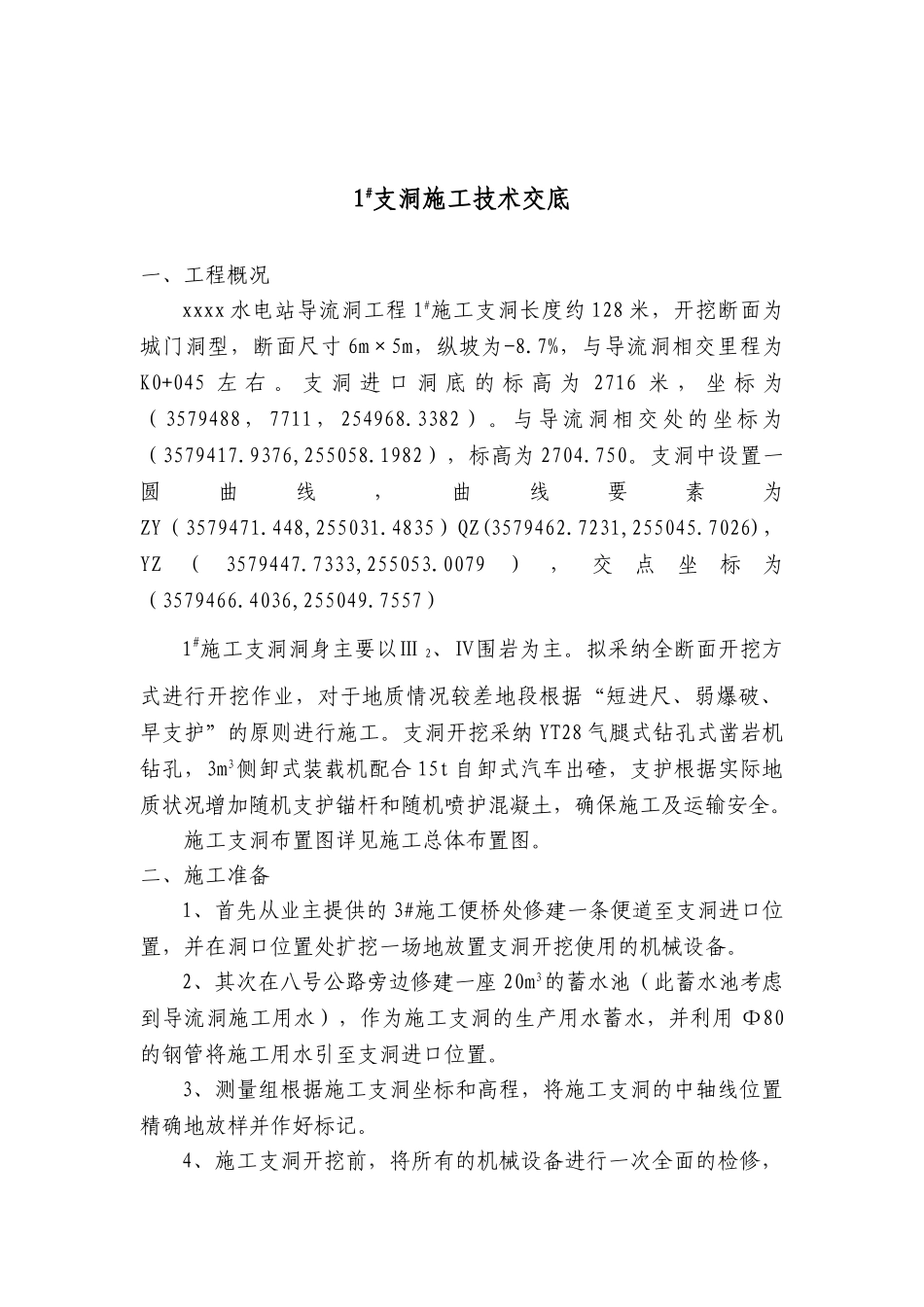

xx 省 xxxx 水电站导流工程开挖及支护技术交底 编制： 复核： 接收人：xx 项目部xx1#支洞施工技术交底一、工程概况xxxx 水电站导流洞工程 1#施工支洞长度约 128 米，开挖断面为城门洞型，断面尺寸 6m×5m，纵坡为-8.7%，与导流洞相交里程为K0+045 左 右 。 支 洞 进 口 洞 底 的 标 高 为 2716 米 ， 坐 标 为（3579488，7711，254968.3382）。与导流洞相交处的坐标为（3579417.9376,255058.1982），标高为 2704.750。支洞中设置一圆曲线，曲线要素为ZY（3579471.448,255031.4835）QZ(3579462.7231,255045.7026)，YZ（3579447.7333,255053.0079），交点坐标为（3579466.4036,255049.7557）1#施工支洞洞身主要以Ⅲ 2、Ⅳ围岩为主。拟采纳全断面开挖方式进行开挖作业，对于地质情况较差地段根据“短进尺、弱爆破、早支护”的原则进行施工。支洞开挖采纳 YT28 气腿式钻孔式凿岩机钻孔，3m3侧卸式装载机配合 15t 自卸式汽车出碴，支护根据实际地质状况增加随机支护锚杆和随机喷护混凝土，确保施工及运输安全。施工支洞布置图详见施工总体布置图。二、施工准备1、首先从业主提供的 3#施工便桥处修建一条便道至支洞进口位置，并在洞口位置处扩挖一场地放置支洞开挖使用的机械设备。2、其次在八号公路旁边修建一座 20m3的蓄水池（此蓄水池考虑到导流洞施工用水），作为施工支洞的生产用水蓄水，并利用 Φ80的钢管将施工用水引至支洞进口位置。3、测量组根据施工支洞坐标和高程，将施工支洞的中轴线位置精确地放样并作好标记。4、施工支洞开挖前，将所有的机械设备进行一次全面的检修，以提高施工时机械设备的使用率。5、测量组根据已放好支洞轴线精确地将支洞轮廓进行实地放样。三、主要工程项目及工程量导流洞 1#施工支洞工程包括支洞洞身开挖，洞身防护、不良地质处理等工程，其开挖工作内容包括：场地清理及其它准备工作、钻孔爆破、石碴的运输和堆放、完工前的维护等工作。支护工程包括：锚喷支护、格栅施工等。1#施工支洞主要工程量见表一。表一 主要工程量表项目名称单位工程量备注洞身开挖m34074C20 喷混凝土m317.96视地质情况而定L=2m，φ25 锚杆m528视地质情况而定格栅拱架榀2洞口段四、施工顺序及进度安排1、施工顺序施工准备工作 支洞开挖 出碴 支护3、施工工期根据导流洞工程的总体工期要求和支洞的工程量，支洞的施工计划定为每循环的进尺按 2 米计，每天按 2.5 个循环，每天进尺为 5米...
