国家大剧院壳体钢结构安装工程施工技术介绍

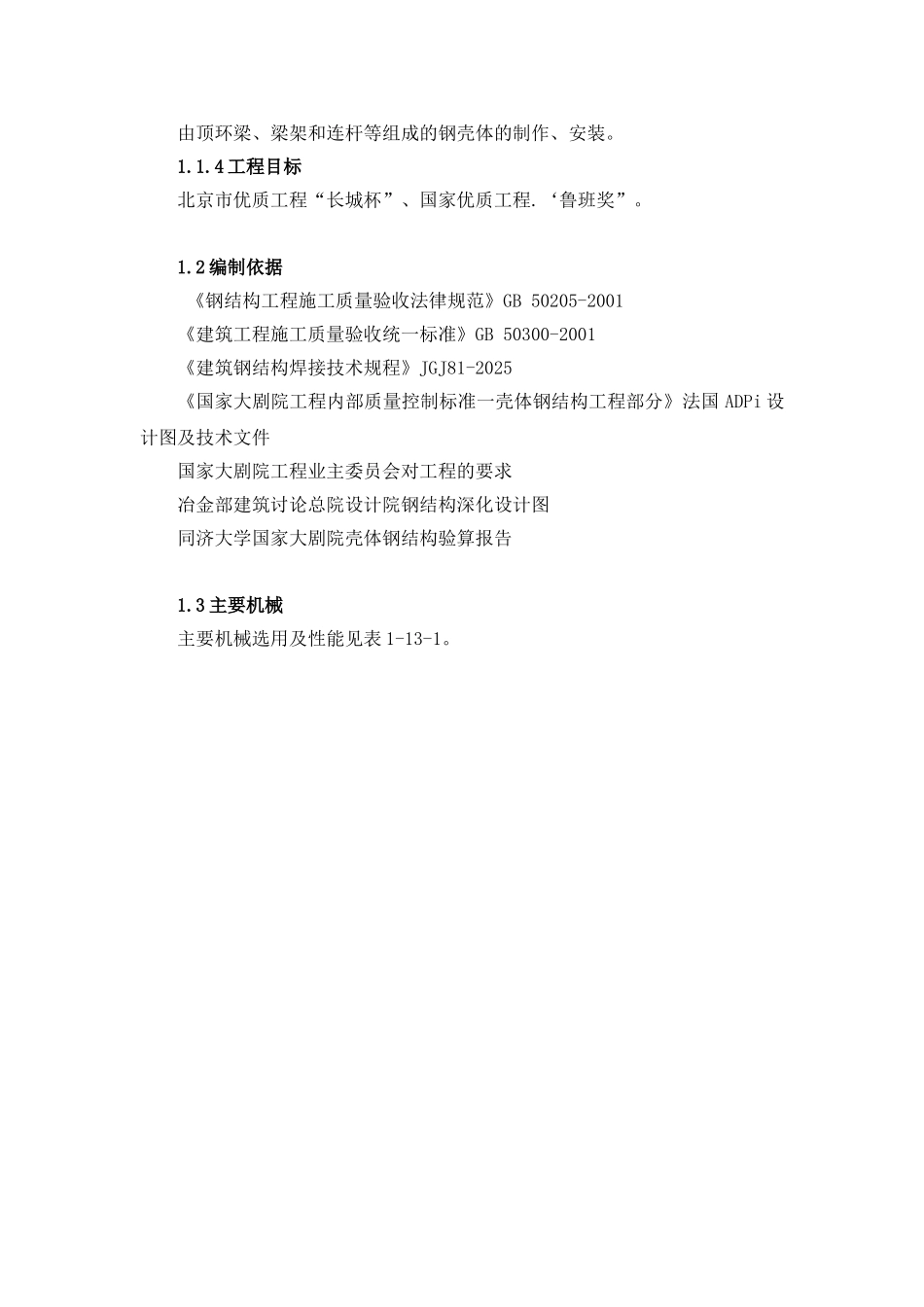

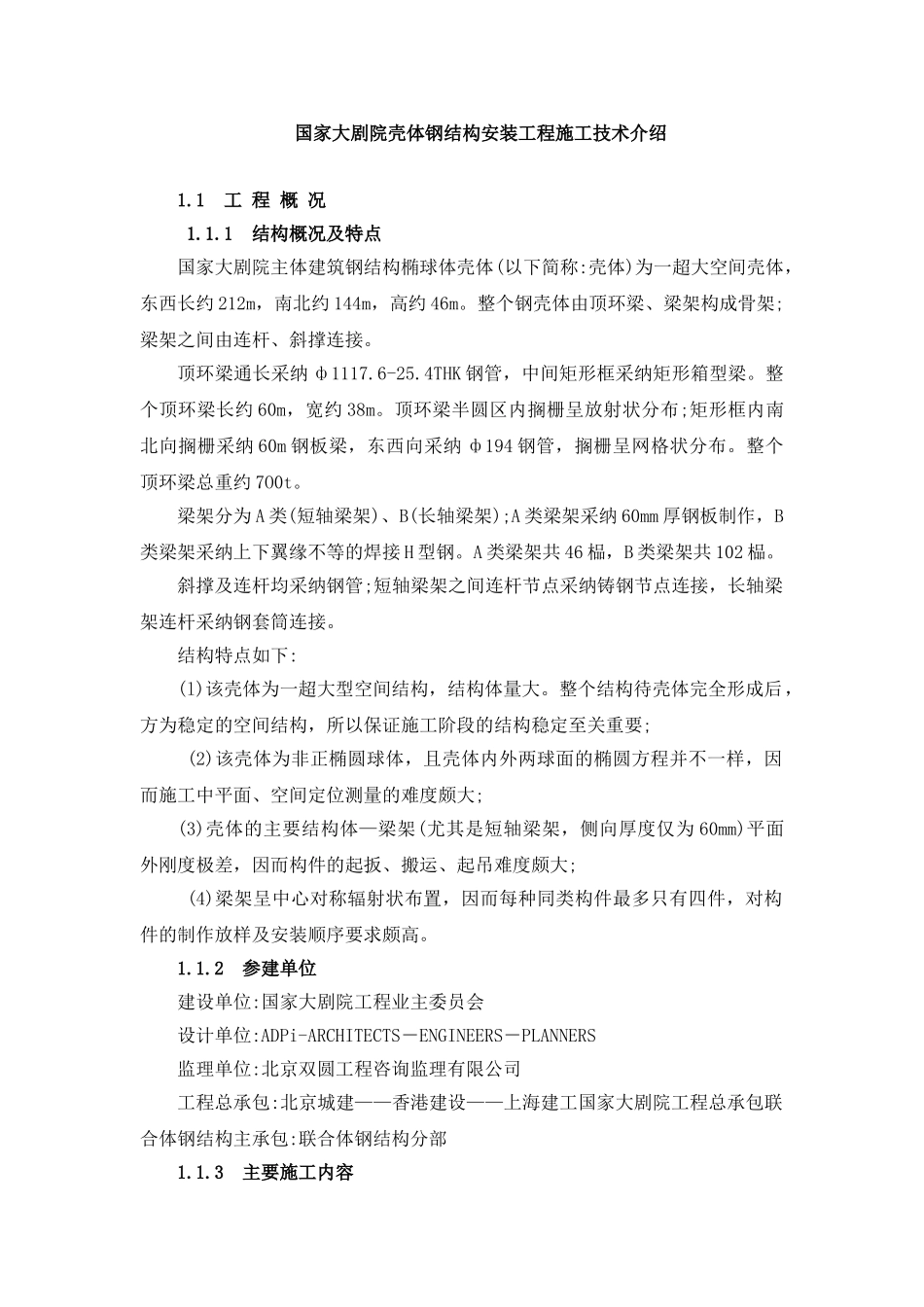

国家大剧院壳体钢结构安装工程施工技术介绍 1.1 工 程 概 况 1.1.1 结构概况及特点国家大剧院主体建筑钢结构椭球体壳体(以下简称:壳体)为一超大空间壳体，东西长约 212m，南北约 144m，高约 46m。整个钢壳体由顶环梁、梁架构成骨架;梁架之间由连杆、斜撑连接。顶环梁通长采纳 ф1117.6-25.4THK 钢管，中间矩形框采纳矩形箱型梁。整个顶环梁长约 60m，宽约 38m。顶环梁半圆区内搁栅呈放射状分布;矩形框内南北向搁栅采纳 60m 钢板梁，东西向采纳 ф194 钢管，搁栅呈网格状分布。整个顶环梁总重约 7O0t。梁架分为 A 类(短轴梁架)、B(长轴梁架);A 类梁架采纳 60mm 厚钢板制作，B类梁架采纳上下翼缘不等的焊接 H 型钢。A 类梁架共 46 榀，B 类梁架共 102 榀。斜撑及连杆均采纳钢管;短轴梁架之间连杆节点采纳铸钢节点连接，长轴梁架连杆采纳钢套筒连接。结构特点如下:(l)该壳体为一超大型空间结构，结构体量大。整个结构待壳体完全形成后，方为稳定的空间结构，所以保证施工阶段的结构稳定至关重要; (2)该壳体为非正椭圆球体，且壳体内外两球面的椭圆方程并不一样，因而施工中平面、空间定位测量的难度颇大;(3)壳体的主要结构体—梁架(尤其是短轴梁架，侧向厚度仅为 60mm)平面外刚度极差，因而构件的起扳、搬运、起吊难度颇大; (4)梁架呈中心对称辐射状布置，因而每种同类构件最多只有四件，对构件的制作放样及安装顺序要求颇高。1.1.2 参建单位建设单位:国家大剧院工程业主委员会设计单位:ADPi-ARCHITECTS－ENGINEERS－PLANNERS监理单位:北京双圆工程咨询监理有限公司工程总承包:北京城建——香港建设——上海建工国家大剧院工程总承包联合体钢结构主承包:联合体钢结构分部1.1.3 主要施工内容由顶环梁、梁架和连杆等组成的钢壳体的制作、安装。1.1.4 工程目标北京市优质工程“长城杯”、国家优质工程.‘鲁班奖”。1.2 编制依据 《钢结构工程施工质量验收法律规范》GB 50205-2001《建筑工程施工质量验收统一标准》GB 50300-2001《建筑钢结构焊接技术规程》JGJ81-2025《国家大剧院工程内部质量控制标准一壳体钢结构工程部分》法国 ADPi 设计图及技术文件国家大剧院工程业主委员会对工程的要求冶金部建筑讨论总院设计院钢结构深化设计图同济大学国家大剧院壳体钢结构验算报告 1.3 主要机械主要机械选用及性能见表 1-13-1。 1.4 施工总平面布置 施工总平面布置图见图 1-12-16。 1.4.1 施工区域划分 ...
