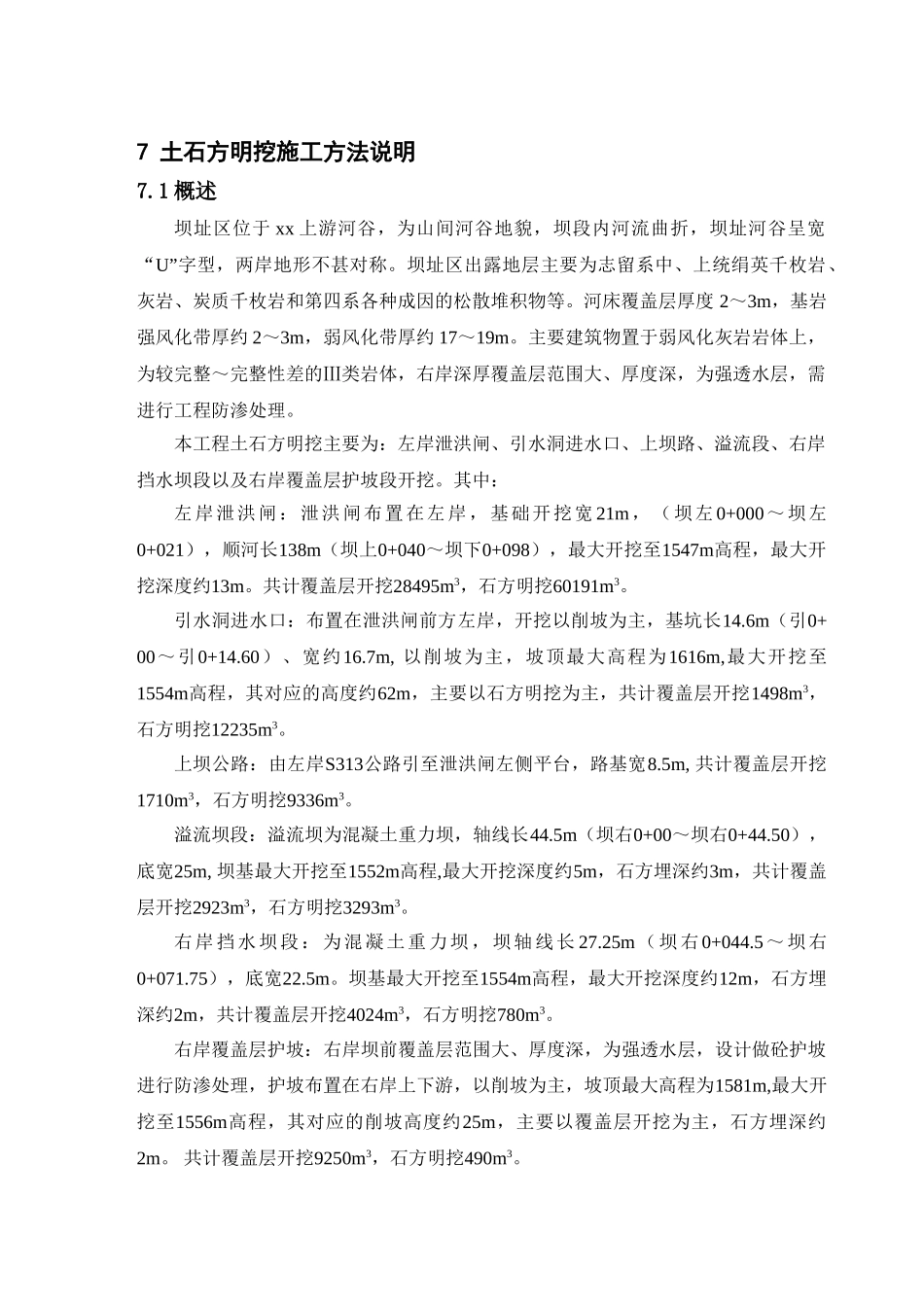

7 土石方明挖施工方法说明7.1 概述坝址区位于 xx 上游河谷，为山间河谷地貌，坝段内河流曲折，坝址河谷呈宽“U”字型，两岸地形不甚对称。坝址区出露地层主要为志留系中、上统绢英千枚岩、灰岩、炭质千枚岩和第四系各种成因的松散堆积物等。河床覆盖层厚度 2～3m，基岩强风化带厚约 2～3m，弱风化带厚约 17～19m。主要建筑物置于弱风化灰岩岩体上，为较完整～完整性差的Ⅲ类岩体，右岸深厚覆盖层范围大、厚度深，为强透水层，需进行工程防渗处理。本工程土石方明挖主要为：左岸泄洪闸、引水洞进水口、上坝路、溢流段、右岸挡水坝段以及右岸覆盖层护坡段开挖。其中：左岸泄洪闸：泄洪闸布置在左岸，基础开挖宽 21m，（坝左0+000～坝左0+021），顺河长138m（坝上0+040～坝下0+098），最大开挖至1547m高程，最大开挖深度约13m。共计覆盖层开挖28495m3，石方明挖60191m3。引水洞进水口：布置在泄洪闸前方左岸，开挖以削坡为主，基坑长14.6m（引0+00～引0+14.60）、宽约16.7m, 以削坡为主，坡顶最大高程为1616m,最大开挖至1554m高程，其对应的高度约62m，主要以石方明挖为主，共计覆盖层开挖1498m3，石方明挖12235m3。上坝公路：由左岸S313公路引至泄洪闸左侧平台，路基宽8.5m, 共计覆盖层开挖1710m3，石方明挖9336m3。溢流坝段：溢流坝为混凝土重力坝，轴线长44.5m（坝右0+00～坝右0+44.50），底宽25m, 坝基最大开挖至1552m高程,最大开挖深度约5m，石方埋深约3m，共计覆盖层开挖2923m3，石方明挖3293m3。右岸挡水坝段：为混凝土重力坝，坝轴线长 27.25m（坝右0+044.5～坝右0+071.75），底宽22.5m。坝基最大开挖至1554m高程，最大开挖深度约12m，石方埋深约2m，共计覆盖层开挖4024m3，石方明挖780m3。右岸覆盖层护坡：右岸坝前覆盖层范围大、厚度深，为强透水层，设计做砼护坡进行防渗处理，护坡布置在右岸上下游，以削坡为主，坡顶最大高程为1581m,最大开挖至1556m高程，其对应的削坡高度约25m，主要以覆盖层开挖为主，石方埋深约2m。 共计覆盖层开挖9250m3，石方明挖490m3。以上建筑物土石方开挖总量约13.42万m3，其中覆盖层开挖约4.79万m3，石方开挖约8.63万m3。各分项工程数量见表7－1。表7－1 土石方开挖主要工程量表序号分项名称单 位覆盖层开挖石方开挖小 计1泄水闸m32849560191886862引水洞进水口m3149812235137333上坝路m317109336110464溢流坝段m32923329362165右岸挡水坝段m3402478048046右岸覆盖层上下游护坡段m39250500975...
