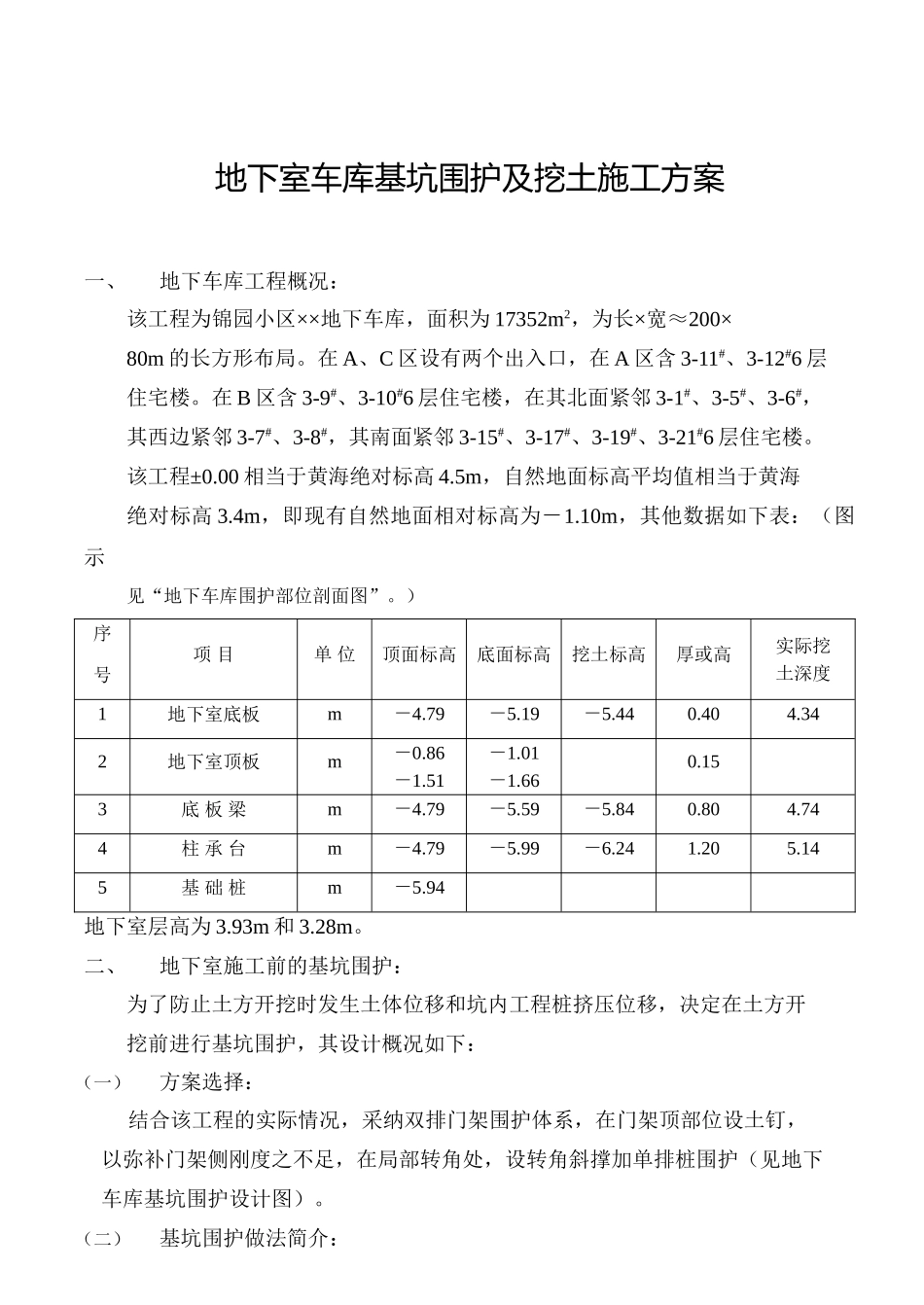

地下室车库坑围护及挖土施工方案

地下室车库基坑围护及挖土施工方案一、地下车库工程概况： 该工程为锦园小区××地下车库，面积为 17352m2，为长×宽≈200×80m 的长方形布局。在 A、C 区设有两个出入口，在 A 区含 3-11#、3-12#6 层住宅楼。在 B 区含 3-9#、3-10#6 层住宅楼，在其北面紧邻 3-1#、3-5#、3-6#，其西边紧邻 3-7#、3-8#，其南面紧邻 3-15#、3-17#、3-19#、3-21#6 层住宅楼。 该工程±0.00 相当于黄海绝对标高 4.5m，自然地面标高平均值相当于黄海绝对标高 3.4m，即现有自然地面相对标高为－1.10m，其他数据如下表：（图示见“地下车库围护部位剖面图”。）序号项 目单 位顶面标高底面标高挖土标高厚或高实际挖土深度1地下室底板m－4.79－5.19－5.440.404.342地下室顶板m－0.86－1.51－1.01－1.660.153底 板 梁m－4.79－5.59－5.840.804.744柱 承 台m－4.79－5.99－6.241.205.145基 础 桩m－5.94地下室层高为 3.93m 和 3.28m。二、地下室施工前的基坑围护： 为了防止土方开挖时发生土体位移和坑内工程桩挤压位移，决定在土方开挖前进行基坑围护，其设计概况如下：（一）方案选择： 结合该工程的实际情况，采纳双排门架围护体系，在门架顶部位设土钉， 以弥补门架侧刚度之不足，在局部转角处，设转角斜撑加单排桩围护（见地下 车库基坑围护设计图）。（二）基坑围护做法简介：1、沿地下车库基坑一周放坡 2m（450角）适当的卸土，将围护体系的压顶梁用支撑设在地表下 2m 处。2、沿地下车库基坑一周打设 ф377 双排沉管灌注桩，桩顶位于地表下 2m处， 将桩插入坑底以下一定深度，两排桩之间用压顶梁整浇，形成抗侧围护的门 架体系。3、在双排桩的架顶，打设钢管土钉，采纳两次高压注浆，以增加双排桩架构 的抗侧刚度。4、在基坑的 4 个转角设置斜角撑，采纳单排 ф377 沉管桩围护。5、紧贴内排沉管桩的外侧打设 ф500 水泥搅拌桩挡土止水帷幕，入坑底以下一定深度，避开地表潜水渗入基坑内，制造一个良好的开挖条件。（三） 该方案中有关数据统计：（见“地下室围护桩有关数据。”）（四） 基坑围护工程的施工1、施工流程： 测量定位→灌注桩桩尖埋设(含内外排)→沉管桩机进场→振压成孔→ 放钢筋笼→浇注砼→桩架位移→灌注桩施工到一定数量后(以其砼强度达到 75%为准)→搅拌桩机进场→定位→挖去地表面杂物，露出灌注桩表侧→施 工搅拌桩→桩架移位→灌注桩施工完→搅拌桩施工完→桩机出场→基坑周 边放坡...
