地土钉墙基坑围护方案

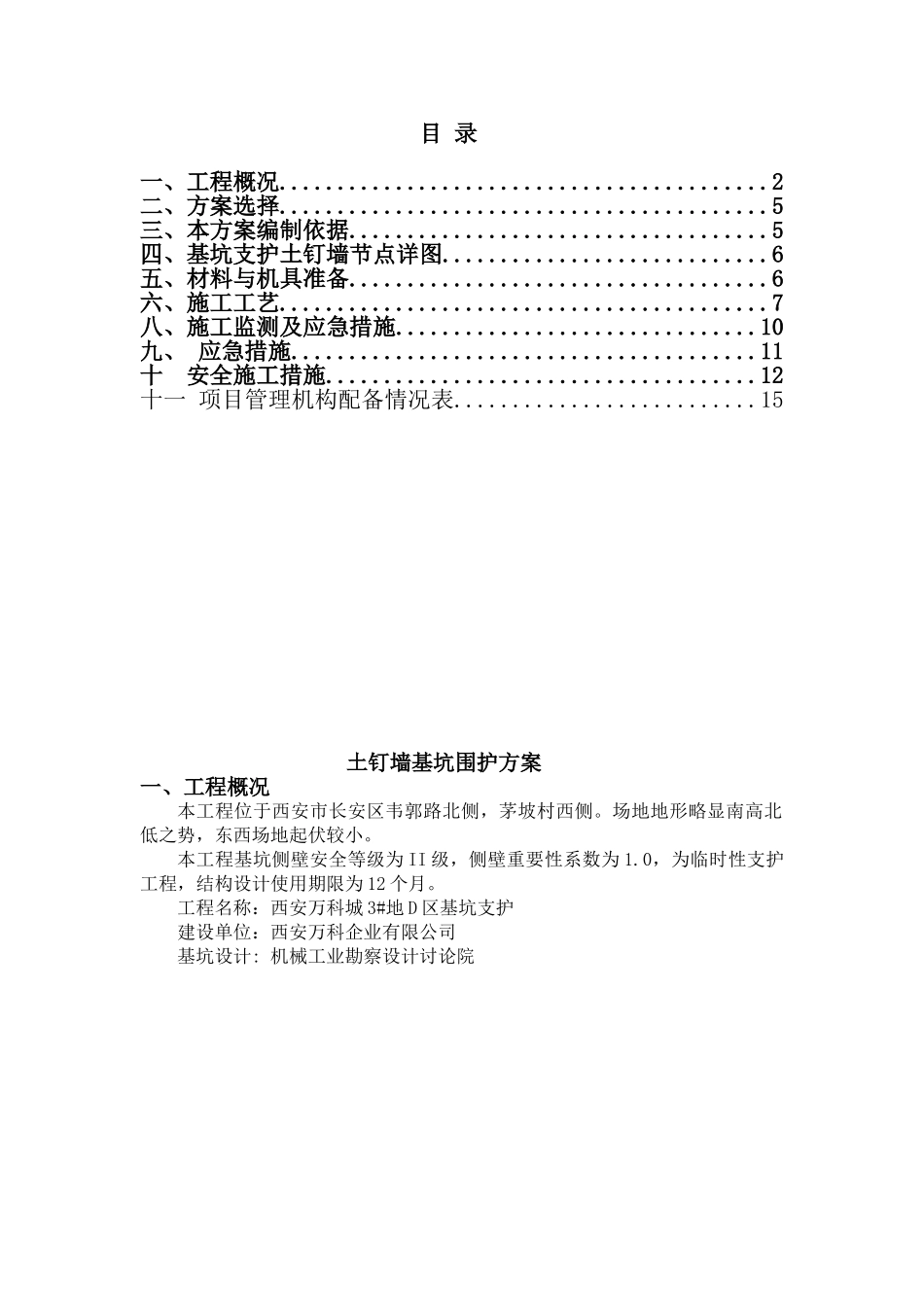

目 录一、工程概况..........................................2二、方案选择..........................................5三、本方案编制依据....................................5四、基坑支护土钉墙节点详图............................6五、材料与机具准备....................................6六、施工工艺..........................................7八、施工监测及应急措施...............................10九、 应急措施........................................11十 安全施工措施.....................................12十一 项目管理机构配备情况表..........................15土钉墙基坑围护方案一、工程概况本工程位于西安市长安区韦郭路北侧，茅坡村西侧。场地地形略显南高北低之势，东西场地起伏较小。本工程基坑侧壁安全等级为 II 级，侧壁重要性系数为 1.0，为临时性支护工程，结构设计使用期限为 12 个月。工程名称：西安万科城 3#地 D 区基坑支护建设单位：西安万科企业有限公司基坑设计: 机械工业勘察设计讨论院 基坑支护平面布置图二、方案选择 本工程开挖深度约 4 米，根据设计图纸的要求，本工程采纳土钉墙支护的形式对基坑进行围护。三、本方案编制依据 《建筑工程施工质量验收统一标准》GB50300-2001《混凝土结构工程施工质量验收法律规范》GB50204-2025《建筑基坑工程技术法律规范》JGJ120-2025《基坑土钉支护技术规程》CECSS96：97 勘察设计文件：有关地方标准、规程：企业 ISO 质量体系管理文件和环境/职业健康安全管理体系文件以及企业项目管理手册等。四、基坑支护土钉墙节点详图五、材料与机具准备1、对水泥、混凝土选用要求：本工程所有水泥强度等级为 32.5R，经过进场复试合格后方可使用；土钉墙防护面层喷射混凝土强度等级为 C20；2、钢材本工程使用一级钢筋及二级钢筋，一级钢筋 Fy=270N/mm2，二级钢筋Fy=300N/mm2；施工中任何钢筋的替换，均应经设计单位同意后，方可替换。钢筋帮条焊接及搭接焊接采纳 E4303 型号焊条。2、对施工机具的技术要求：注浆泵：其输浆压力和输浆量应符合设计要求；一般将注浆压力控制在 0.4-0.9Mpa 之间。喷射机：要求密封性良好，输料顺畅，连续均匀。宜采纳湿喷型喷射机，输送压力为 0.4-0.6Mpa。搅拌机：搅拌水泥砂浆时，宜采纳强制性搅拌机．空压机：应分别满足风动成孔钻机和喷射风压的要求．一般选用 9m3以上空压机．输料管：管壁应能承...
