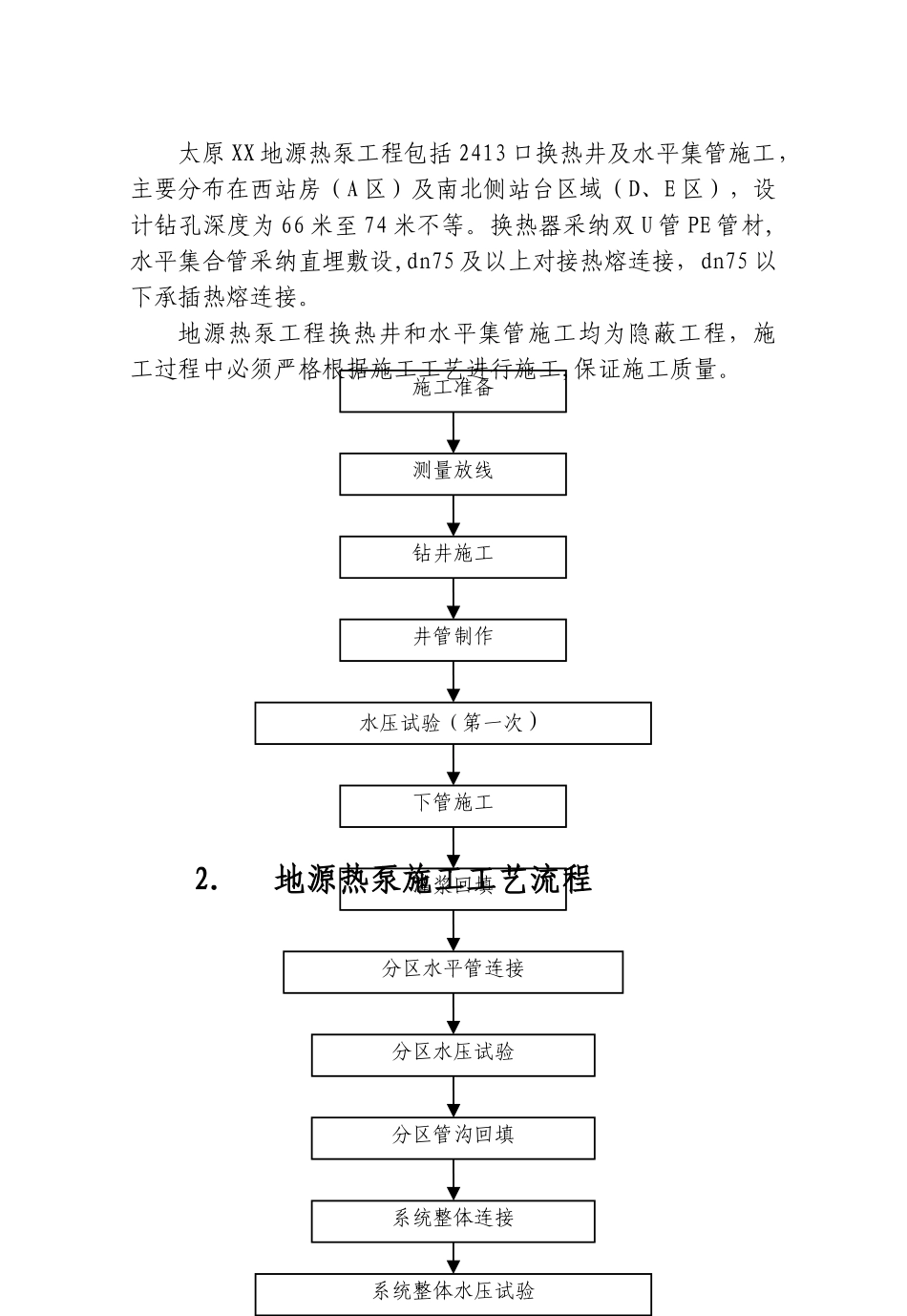

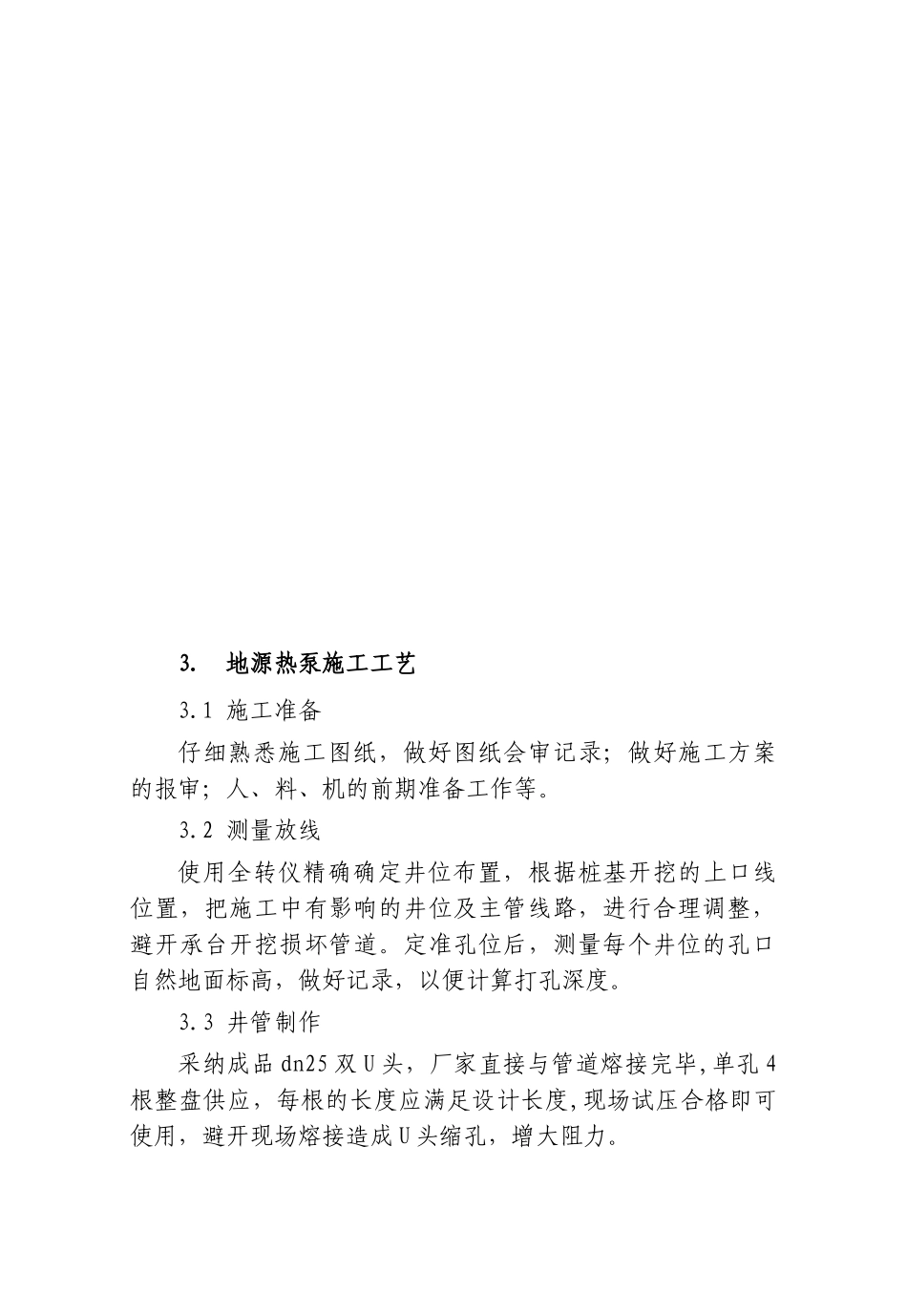

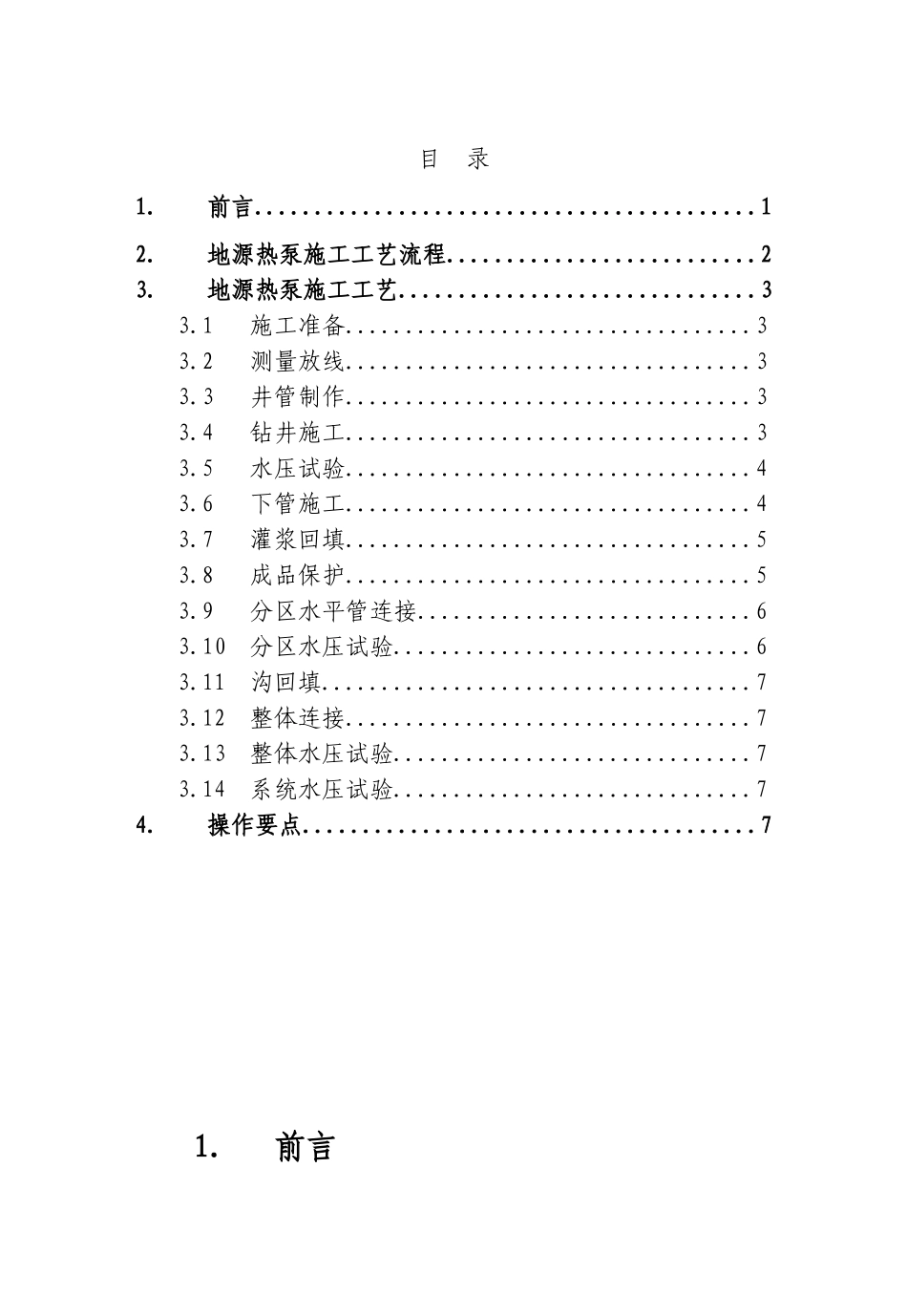

目 录1.前言..........................................12.地源热泵施工工艺流程..........................23.地源热泵施工工艺..............................33.1施工准备..................................33.2测量放线..................................33.3井管制作..................................33.4钻井施工..................................33.5水压试验..................................43.6下管施工..................................43.7灌浆回填..................................53.8成品保护..................................53.9分区水平管连接............................63.10分区水压试验..............................63.11沟回填....................................73.12整体连接..................................73.13整体水压试验..............................73.14系统水压试验..............................74.操作要点......................................71.前言施工准备测量放线钻井施工井管制作水压试验（第一次）下管施工灌浆回填分区水平管连接分区水压试验分区管沟回填系统整体连接系统整体水压试验太原 XX 地源热泵工程包括 2413 口换热井及水平集管施工，主要分布在西站房（A 区）及南北侧站台区域（D、E 区），设计钻孔深度为 66 米至 74 米不等。换热器采纳双 U 管 PE 管材,水平集合管采纳直埋敷设,dn75 及以上对接热熔连接，dn75 以下承插热熔连接。地源热泵工程换热井和水平集管施工均为隐蔽工程，施工过程中必须严格根据施工工艺进行施工,保证施工质量。2.地源热泵施工工艺流程3.地源热泵施工工艺3.1 施工准备仔细熟悉施工图纸，做好图纸会审记录；做好施工方案的报审；人、料、机的前期准备工作等。3.2 测量放线使用全转仪精确确定井位布置，根据桩基开挖的上口线位置，把施工中有影响的井位及主管线路，进行合理调整，避开承台开挖损坏管道。定准孔位后，测量每个井位的孔口自然地面标高，做好记录，以便计算打孔深度。3.3 井管制作采纳成品 dn25 双 U 头，厂家直接与管道熔接完毕,单孔 4根整盘供应，每根的长度应满足设计长度,现场试压合格即可使用，避开现场熔接造成 U 头缩孔，增大阻力。3.4 钻井施工3.4.1钻井施工过程中，应根据不同的地质情况，实行不同的施工工艺。施工期间机长要根据地质情况的变化合理安排进尺深度，不可操之过快，一...
