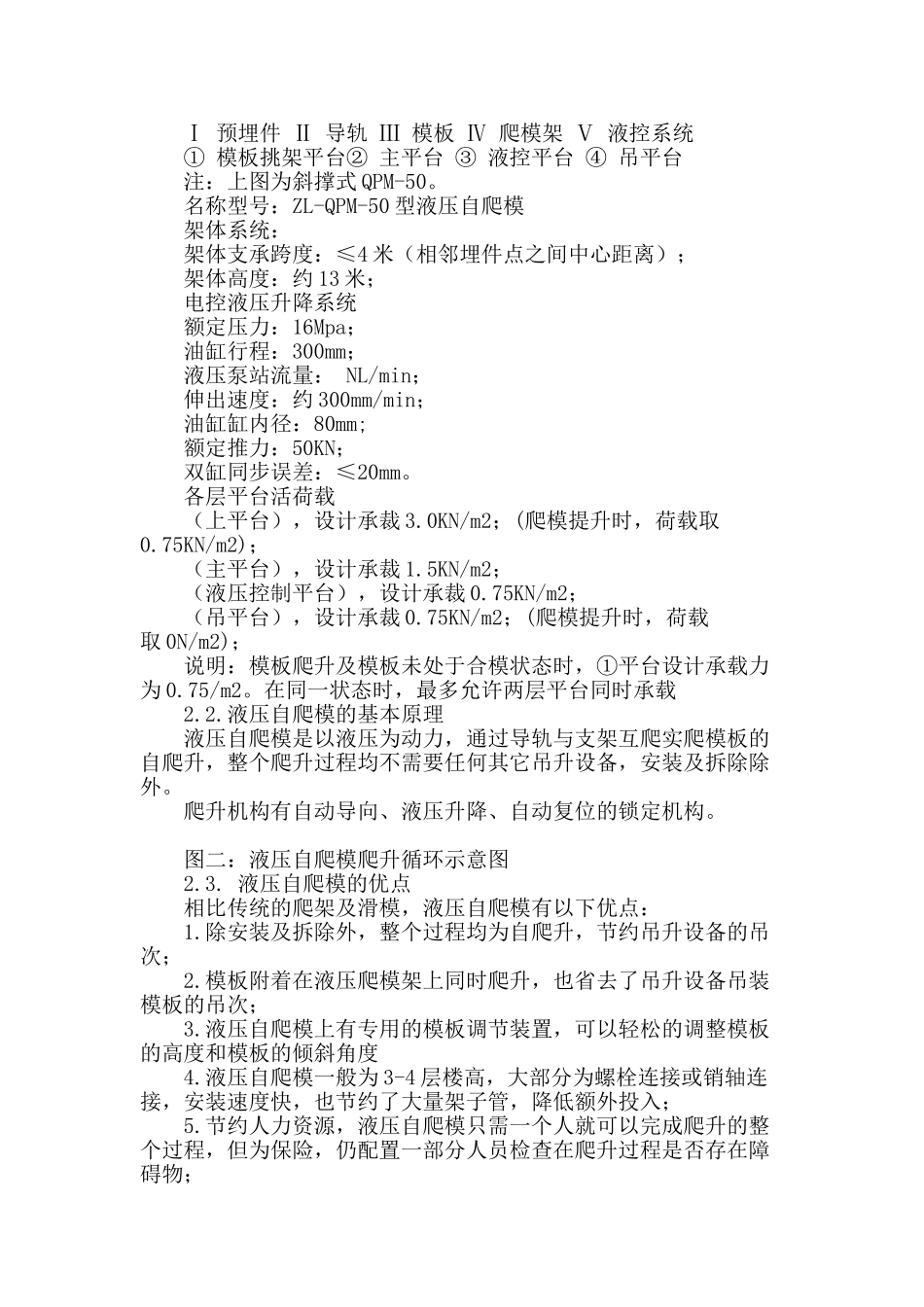

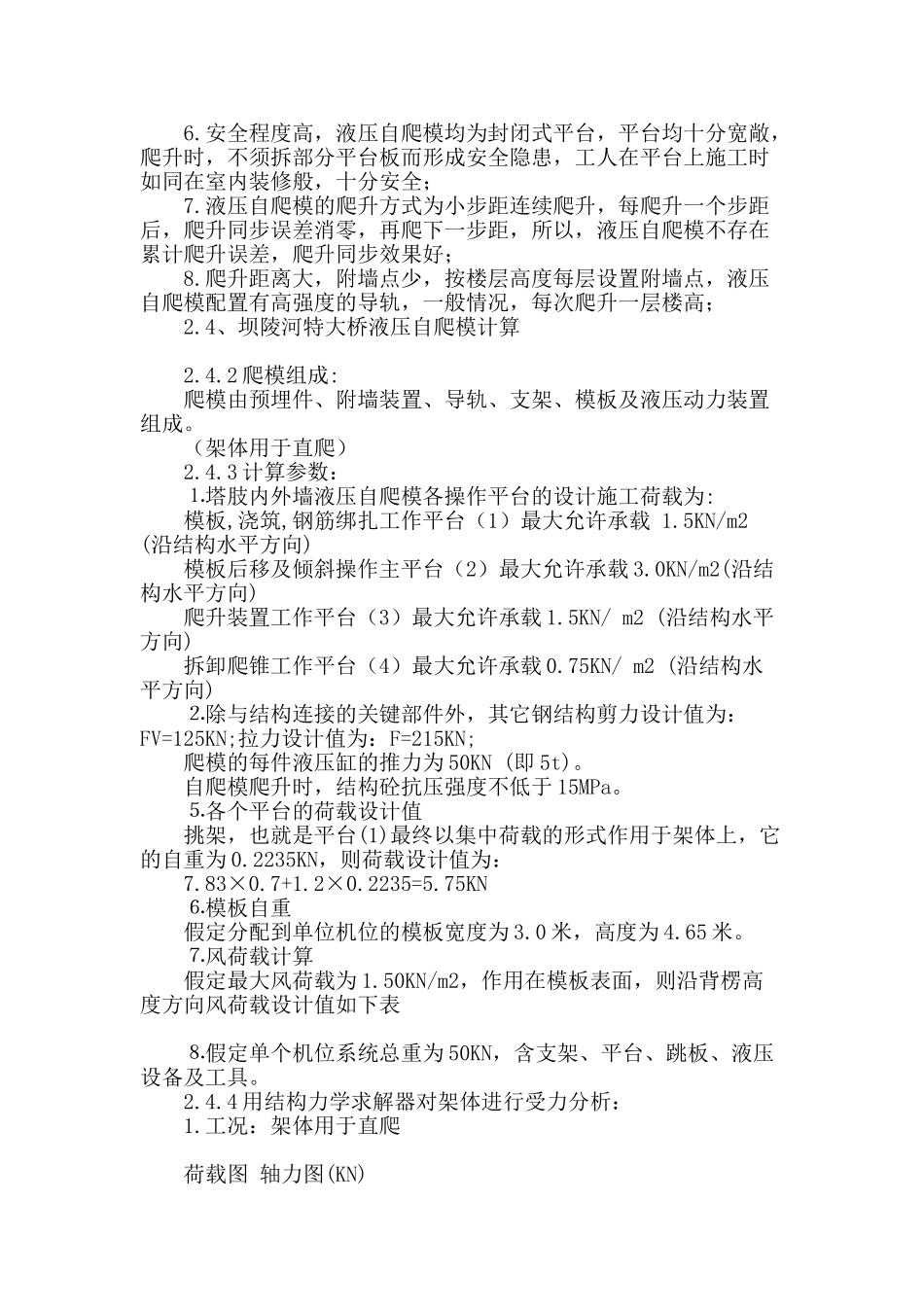

坝陵河特大桥墩身液压自爬模施工方案坝陵河特大桥墩身液压自爬模施工方案 摘要： 克地坝陵河特大桥工程简介 该桥属于沪昆高速铁路（贵州段）第九合同段中铁二十局集团重难点工程，位于贵州省安顺市关岭县坡贡镇克地村，水黄高速公路旁。桥址所在地地貌属云贵高原及边缘过渡地带，属云贵高原剥蚀-溶蚀高山、丘陵和盆地地貌，总体地势西高东低，地形起伏较大；该桥位于坡贡山与丫口寨山之间，地貌呈 V 字形，边坡坡面地形陡峭；地层岩性以灰岩、白云岩类可溶岩为主，相间分布板岩、泥岩、砂岩、页岩。 克地坝陵河特大桥中心里程：DK845+173.0，起讫里程D2K844+959.2～D2K845+484.938，桥长 525.738m。孔跨布置为：32m 简支梁+（88+168+88）m 预应力砼连续刚构 + 4×32m 简支梁 连续钢构梁采纳悬臂灌注法施工，简支箱采纳预制架设施工。主墩墩身采纳爬模法施工，其他墩翻模法施工。桥墩采纳矩形空心墩，桥台采纳矩形空心桥台，基础采纳桩基础。墩高 32～104m，其中 2#墩高 92.5m、3#墩高 104m、4#墩高 89.47m，全桥桩基础 126 根，其中 2#、3#主墩桩基 21 根、桩径 2.5m，桩长分别为 50m 和 65m。 坝陵河特大桥墩身高度为 104m，墩顶截面尺寸 9x10m，墩底米大截面尺寸 24.8x10m，采纳钢木组合模板，配置高度为 4.65m，标准浇筑层高为 4.5m，架体采纳 QPM50 自爬体系。 关键词： 墩身自爬模工程慨况液压自爬模的基本原理 液压自爬模的组成及技术参数 中图分类号： TG315 文献标识码： A 编制依据 编号 法律规范、标准 主编单位 1 桥梁结构施工图 2 《建筑模板设计图集》 建设部 3 《公路桥涵设计手册》 人民交通出版社 4 《结构力学》 同济大学 5 《混凝土结构设计法律规范》 中国建筑工业出版社 6 《混凝土结构工程施工质量验收法律规范》 中国建筑工业出版社 二 液压自爬模简介 2.1. 液压自爬模的组成及技术参数 液压自爬模需附着在建筑物的墙体或柱子上爬升，其爬升以液压为动力，基本组成为预埋件，导轨，爬升支架，模板及液压控制系统，（见图一）。 图一：液压自爬模基本组成 Ⅰ 预埋件 Ⅱ 导轨 Ⅲ 模板 Ⅳ 爬模架 Ⅴ 液控系统 ① 模板挑架平台② 主平台 ③ 液控平台 ④ 吊平台 注：上图为斜撑式 QPM-50。 名称型号：ZL-QPM-50 型液压自爬模 架体系统： 架体支承跨度：≤4 米（相邻埋件点之间中心距离）； 架体高度：约 13 米； 电控液压升降...
