垂直发射技术解析

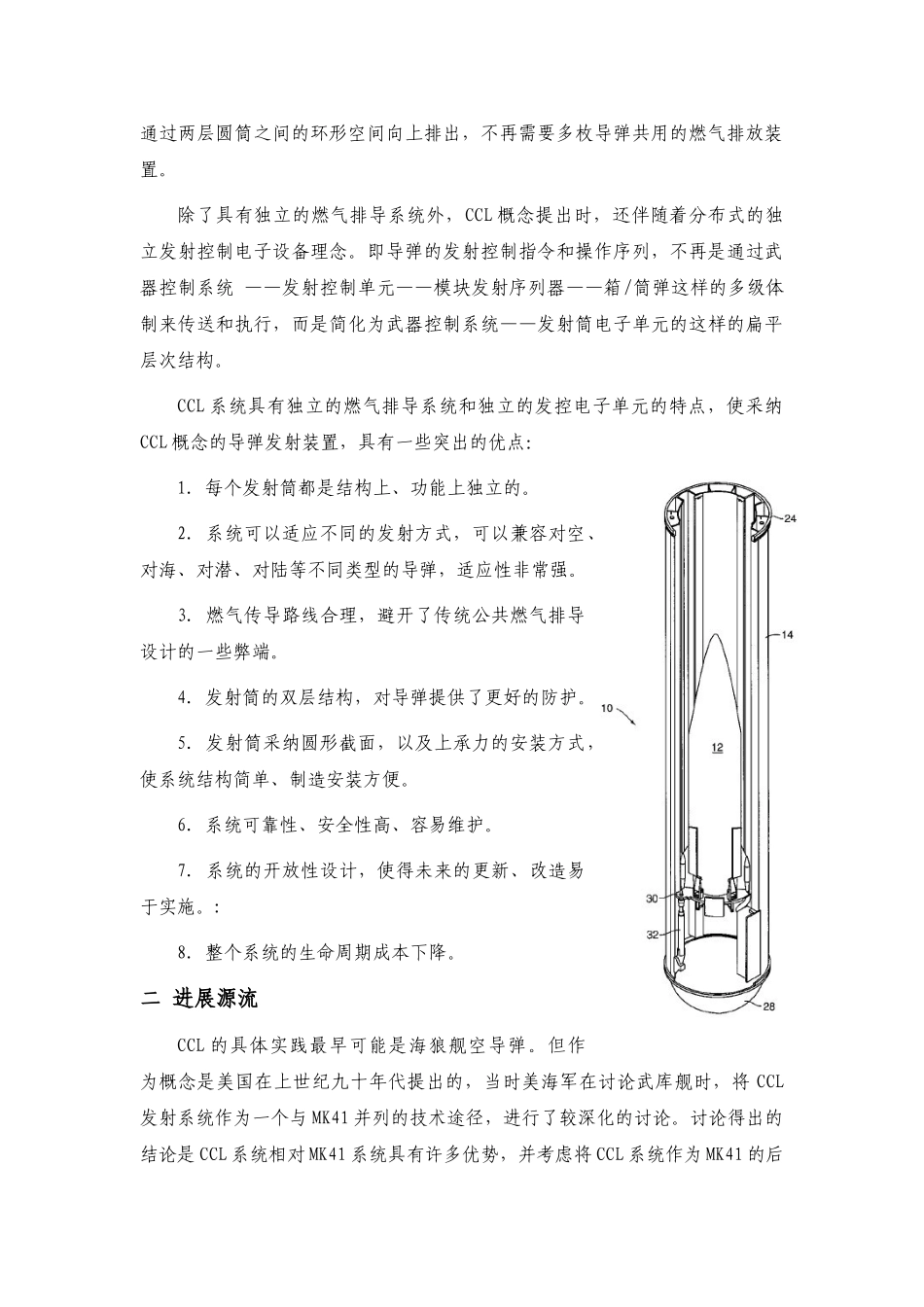

052D 垂直发射技术解析自 2025 年 8 月底，052D 型导弹驱逐舰下水以来，中国新型海军舰艇垂直发射系统广受瞩目，通过公开的国家标准法律规范资料和 052D 舰艇近照的曝光，052D 的同心筒式垂直发射系统已慢慢浮出水面。基于公开信息，在这里对同心筒式发射装置（简称 CCL 系统）的特点和进展过程做了简单讨论。一 CCL 系统特点同心筒式发射装置（简称 CCL）是舰载垂直发射系统的一种新的探究。其特点是采纳同心布置的内外筒作为舰载导弹的贮存、运输、发射容器，对于自力发射的导弹，发射时产生的高温、高速燃气，在经过半球形底盖偏转后，将通过两层圆筒之间的环形空间向上排出，不再需要多枚导弹共用的燃气排放装置。除了具有独立的燃气排导系统外，CCL 概念提出时，还伴随着分布式的独立发射控制电子设备理念。即导弹的发射控制指令和操作序列，不再是通过武器控制系统 ——发射控制单元——模块发射序列器——箱/筒弹这样的多级体制来传送和执行，而是简化为武器控制系统——发射筒电子单元的这样的扁平层次结构。CCL 系统具有独立的燃气排导系统和独立的发控电子单元的特点，使采纳CCL 概念的导弹发射装置，具有一些突出的优点：1. 每个发射筒都是结构上、功能上独立的。2. 系统可以适应不同的发射方式，可以兼容对空、对海、对潜、对陆等不同类型的导弹，适应性非常强。3. 燃气传导路线合理，避开了传统公共燃气排导设计的一些弊端。4. 发射筒的双层结构，对导弹提供了更好的防护。5. 发射筒采纳圆形截面，以及上承力的安装方式，使系统结构简单、制造安装方便。6. 系统可靠性、安全性高、容易维护。7. 系统的开放性设计，使得未来的更新、改造易于实施。: 8. 整个系统的生命周期成本下降。二 进展源流CCL 的具体实践最早可能是海狼舰空导弹。但作为概念是美国在上世纪九十年代提出的，当时美海军在讨论武库舰时，将 CCL发射系统作为一个与 MK41 并列的技术途径，进行了较深化的讨论。讨论得出的结论是 CCL 系统相对 MK41 系统具有许多优势，并考虑将 CCL 系统作为 MK41 的后继来进行进展。但是由于国际形势的变化及美海军预算的收缩，武库舰计划未能继续进展。相反，由于伯克级的不断改进和建造，MK41 的地位不断加强，技术不断更新，装舰数量不断增加，并在其十几个盟国海军得到应用。这样，CCL 系统未能进一步深化进展。在美海军最新的朱姆沃尔特级上，采纳了新型的 MK57 垂直发射系统，部分...
