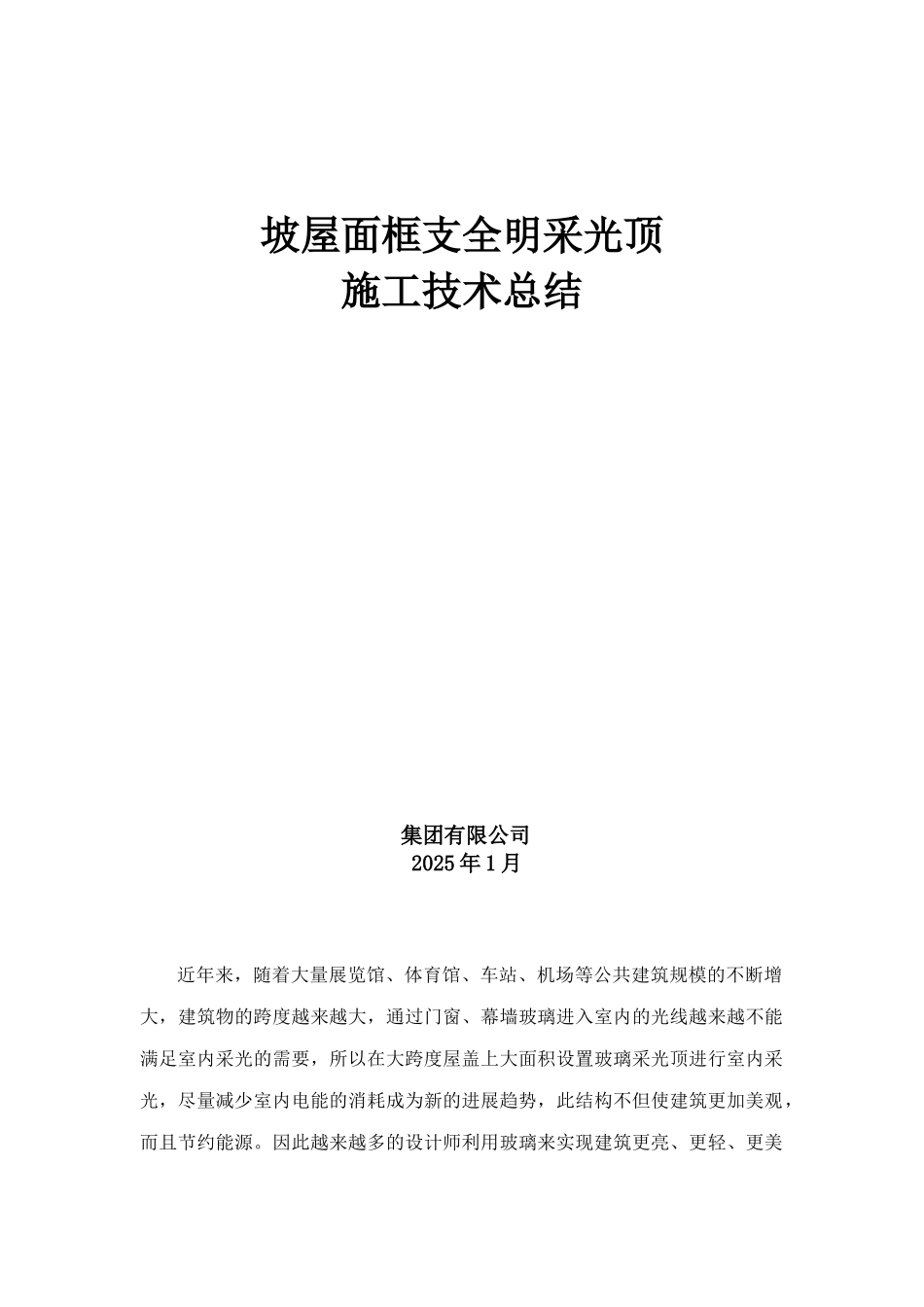

坡屋面框支全透明采光顶施工技术总结

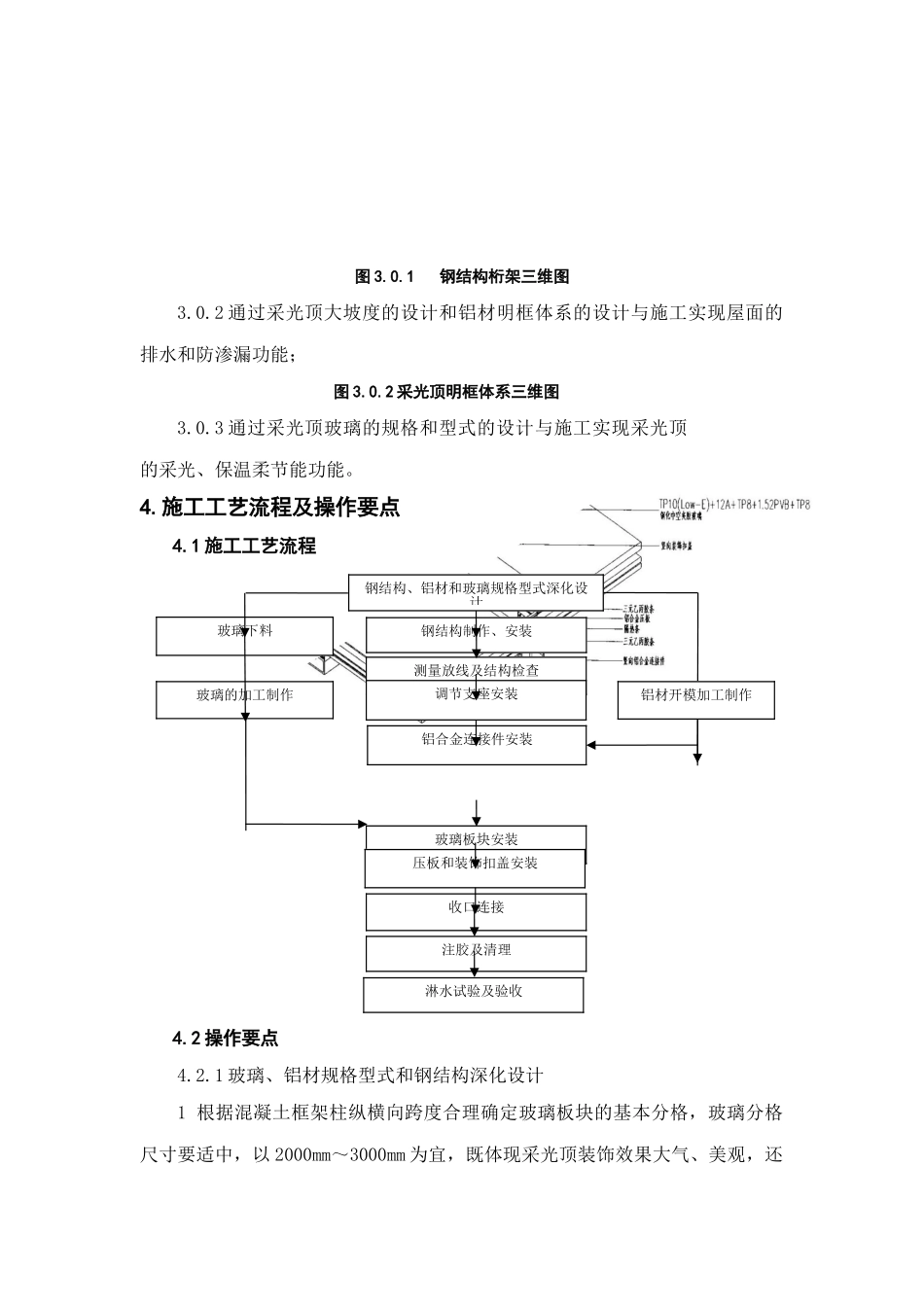

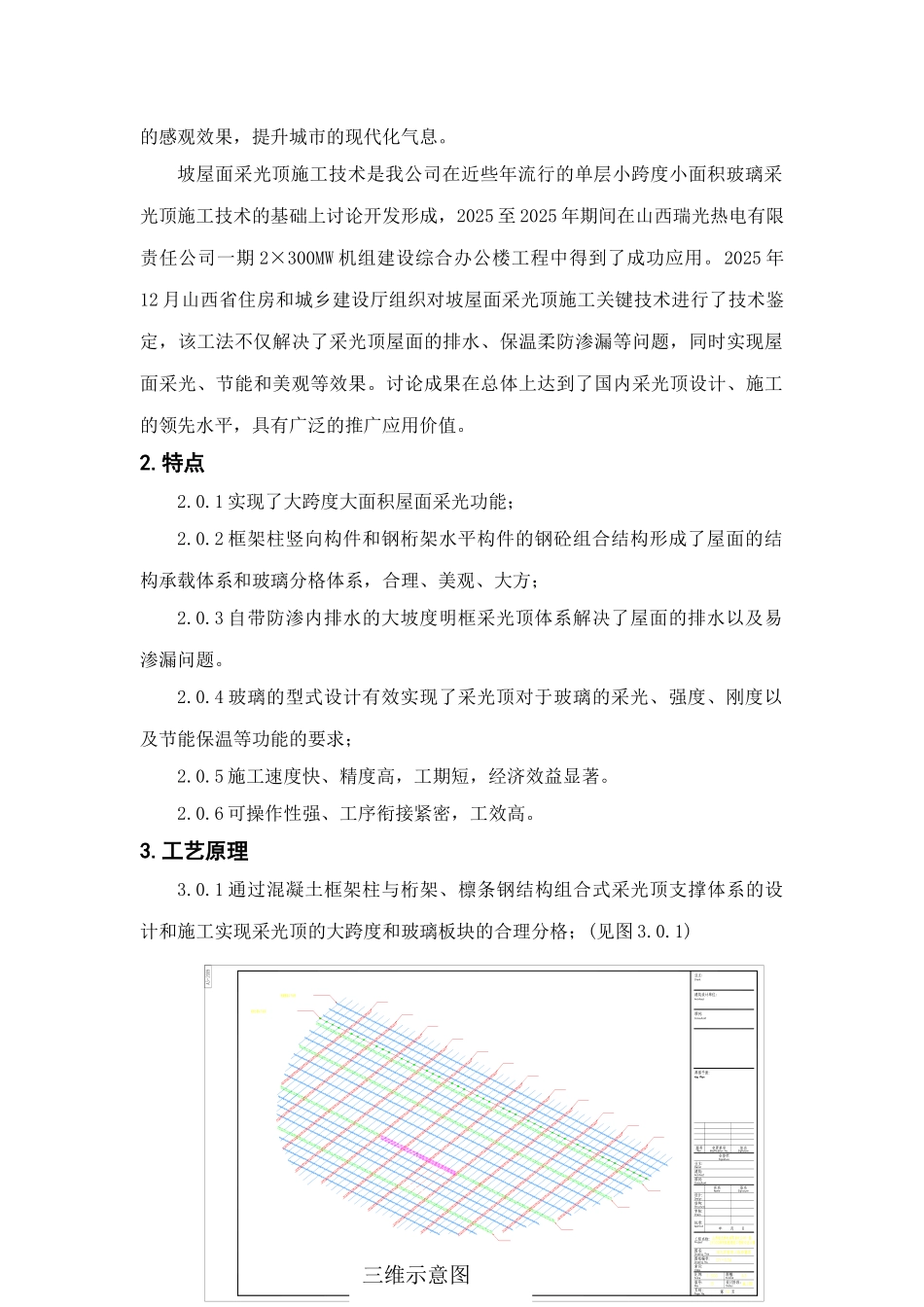

坡屋面框支全明采光顶施工技术总结集团有限公司2025 年 1 月近年来，随着大量展览馆、体育馆、车站、机场等公共建筑规模的不断增大，建筑物的跨度越来越大，通过门窗、幕墙玻璃进入室内的光线越来越不能满足室内采光的需要，所以在大跨度屋盖上大面积设置玻璃采光顶进行室内采光，尽量减少室内电能的消耗成为新的进展趋势，此结构不但使建筑更加美观，而且节约能源。因此越来越多的设计师利用玻璃来实现建筑更亮、更轻、更美的感观效果，提升城市的现代化气息。坡屋面采光顶施工技术是我公司在近些年流行的单层小跨度小面积玻璃采光顶施工技术的基础上讨论开发形成，2025 至 2025 年期间在山西瑞光热电有限责任公司一期 2×300MW 机组建设综合办公楼工程中得到了成功应用。2025 年12 月山西省住房和城乡建设厅组织对坡屋面采光顶施工关键技术进行了技术鉴定，该工法不仅解决了采光顶屋面的排水、保温柔防渗漏等问题，同时实现屋面采光、节能和美观等效果。讨论成果在总体上达到了国内采光顶设计、施工的领先水平，具有广泛的推广应用价值。2.特点2.0.1 实现了大跨度大面积屋面采光功能；2.0.2 框架柱竖向构件和钢桁架水平构件的钢砼组合结构形成了屋面的结构承载体系和玻璃分格体系，合理、美观、大方；2.0.3 自带防渗内排水的大坡度明框采光顶体系解决了屋面的排水以及易渗漏问题。 2.0.4 玻璃的型式设计有效实现了采光顶对于玻璃的采光、强度、刚度以及节能保温等功能的要求；2.0.5 施工速度快、精度高，工期短，经济效益显著。2.0.6 可操作性强、工序衔接紧密，工效高。3.工艺原理3.0.1 通过混凝土框架柱与桁架、檩条钢结构组合式采光顶支撑体系的设计和施工实现采光顶的大跨度和玻璃板块的合理分格；(见图 3.0.1)三维示意图图 3.0.1 钢结构桁架三维图3.0.2 通过采光顶大坡度的设计和铝材明框体系的设计与施工实现屋面的排水和防渗漏功能；图 3.0.2 采光顶明框体系三维图3.0.3 通过采光顶玻璃的规格和型式的设计与施工实现采光顶的采光、保温柔节能功能。4.施工工艺流程及操作要点4.1 施工工艺流程图 4.1 施工工艺流程图4.2 操作要点4.2.1 玻璃、铝材规格型式和钢结构深化设计1 根据混凝土框架柱纵横向跨度合理确定玻璃板块的基本分格，玻璃分格尺寸要适中，以 2000mm～3000mm 为宜，既体现采光顶装饰效果大气、美观，还钢结构制作、安装测量放线及结构检查调节支座安装铝合金连接件安装铝材开模加工制作玻璃...
