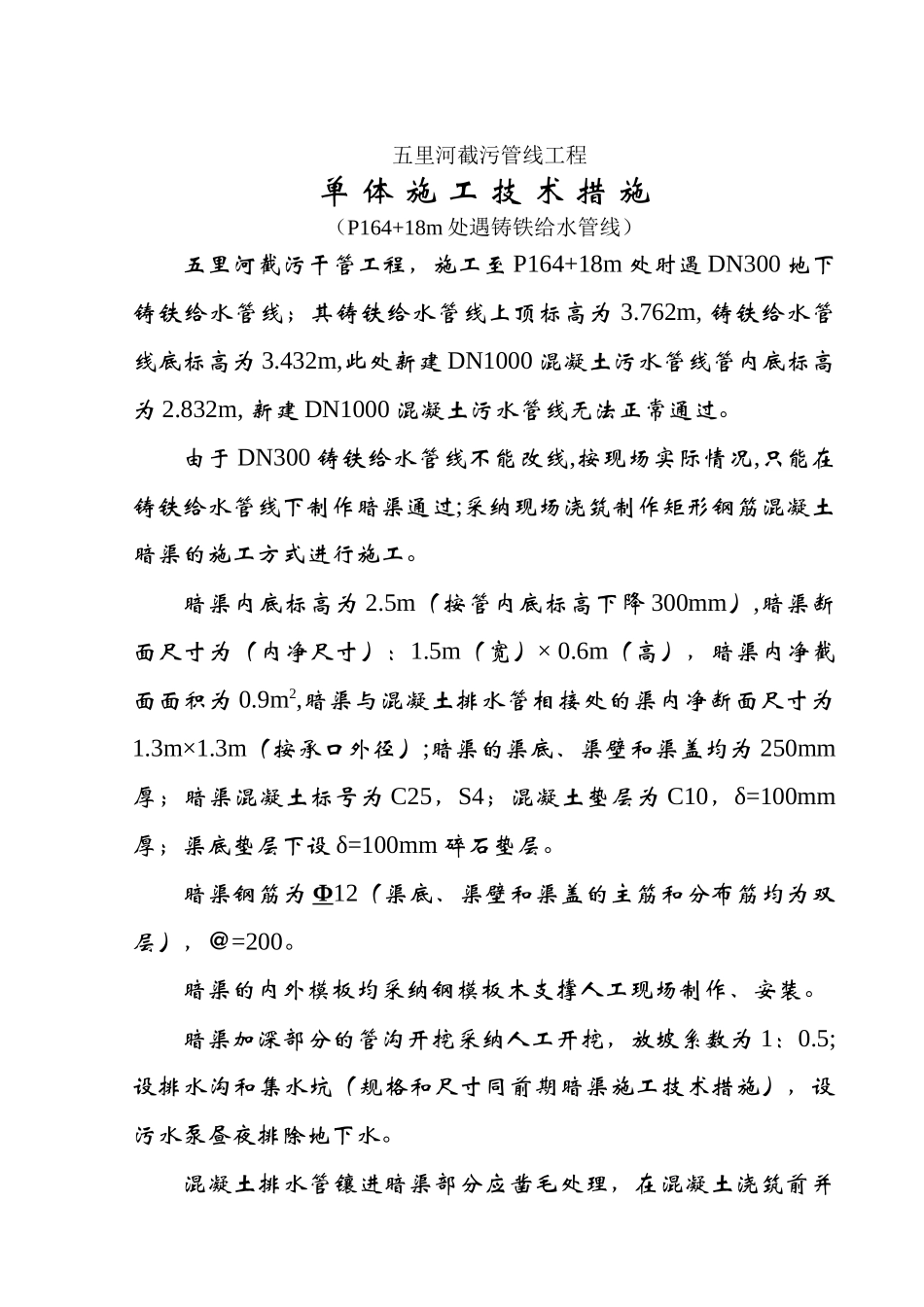

五里河截污管线工程单 体 施 工 技 术 措 施（P164+18m 处遇铸铁给水管线）五里河截污干管工程，施工至 P164+18m 处时遇 DN300 地下铸铁给水管线；其铸铁给水管线上顶标高为 3.762m, 铸铁给水管线底标高为 3.432m,此处新建 DN1000 混凝土污水管线管内底标高为 2.832m, 新建 DN1000 混凝土污水管线无法正常通过。由于 DN300 铸铁给水管线不能改线,按现场实际情况,只能在铸铁给水管线下制作暗渠通过;采纳现场浇筑制作矩形钢筋混凝土暗渠的施工方式进行施工。暗渠内底标高为 2.5m（按管内底标高下降 300mm）,暗渠断面尺寸为（内净尺寸）：1.5m（宽）× 0.6m（高），暗渠内净截面面积为 0.9m2,暗渠与混凝土排水管相接处的渠内净断面尺寸为1.3m×1.3m（按承口外径）;暗渠的渠底、渠壁和渠盖均为 250mm厚；暗渠混凝土标号为 C25，S4；混凝土垫层为 C10，δ=100mm厚；渠底垫层下设 δ=100mm 碎石垫层。暗渠钢筋为 Φ12（渠底、渠壁和渠盖的主筋和分布筋均为双层），＠=200。暗渠的内外模板均采纳钢模板木支撑人工现场制作、安装。暗渠加深部分的管沟开挖采纳人工开挖，放坡系数为 1：0.5;设排水沟和集水坑（规格和尺寸同前期暗渠施工技术措施），设污水泵昼夜排除地下水。混凝土排水管镶进暗渠部分应凿毛处理，在混凝土浇筑前并应在管壁外侧与渠壁相接处安装（套）胶圈，加强防水效果。由于 P164+18m 处暗渠内底标高与混凝土排水管内底标高相差 0.3m，可以不考虑清除淤积物的因素，所以不设检查井，按正常暗渠设置。其它事宜参照前期暗渠单体施工技术措施和施工组织设计中相关条款执行，未尽事项现场协商解决。葫芦岛市建筑安装工程公司第八施工处技术组2004 年 8 月 4 日后附施工断面图
