城市截污管线工程井位接入DN500管线施工技术措施p

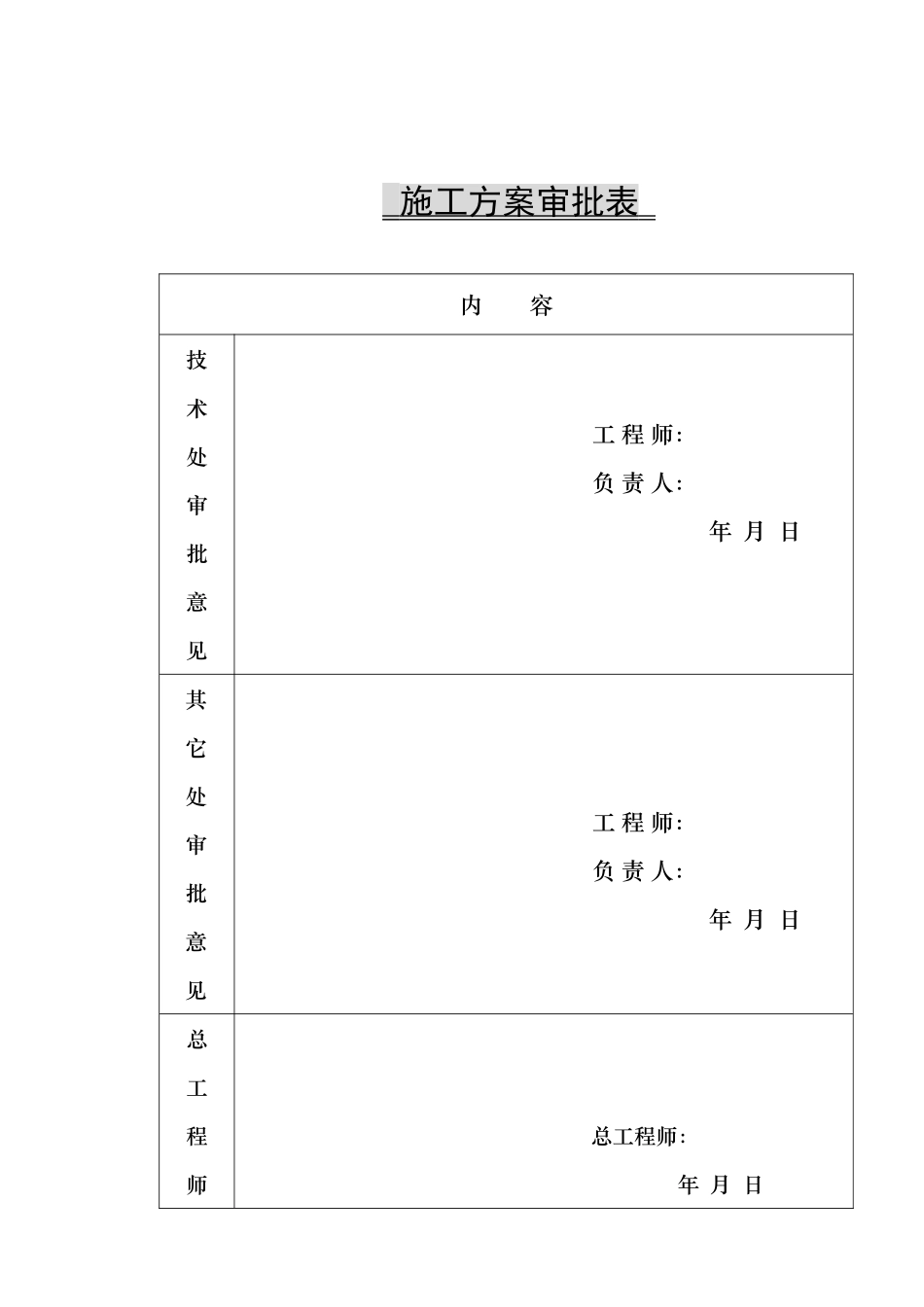

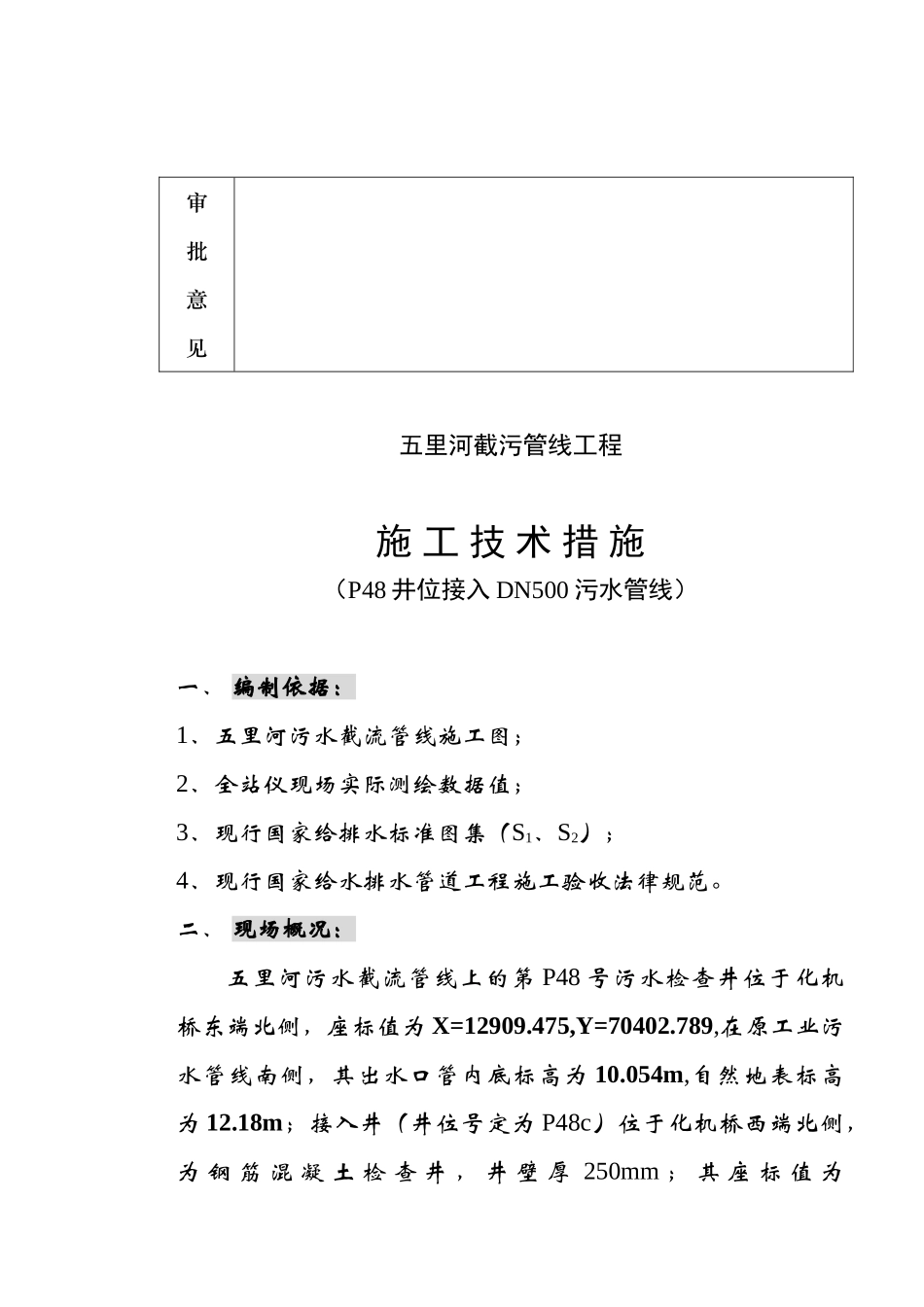

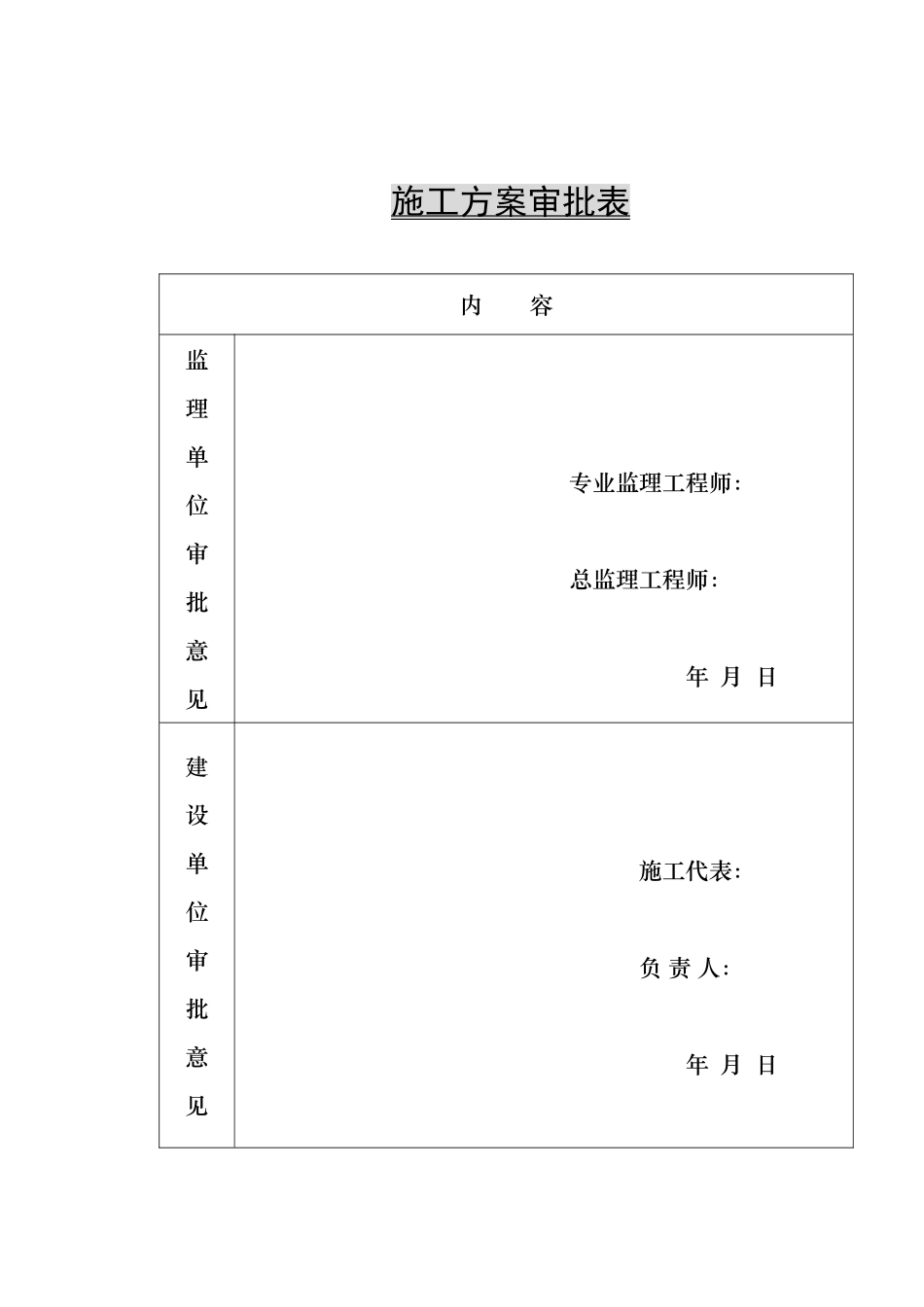

施工方案审批表内 容监理单位审批意见专业监理工程师：总监理工程师：年 月 日建设单位审批意见施工代表：负 责 人：年 月 日 施工方案审批表 内 容技术处审批意见工 程 师：负 责 人：年 月 日其它处审批意见工 程 师：负 责 人：年 月 日总工程师总工程师：年 月 日审批意见五里河截污管线工程施 工 技 术 措 施（P48 井位接入 DN500 污水管线）一、 编制依据：1、五里河污水截流管线施工图；2、全站仪现场实际测绘数据值；3、现行国家给排水标准图集（S1、S2）；4、现行国家给水排水管道工程施工验收法律规范。二、 现场概况：五里河污水截流管线上的第 P48 号污水检查井位于化机桥东端北侧，座标值为 X=12909.475,Y=70402.789,在原工业污水管线南侧，其出水口管内底标高为 10.054m,自然地表标高为 12.18m；接入井（井位号定为 P48c）位于化机桥西端北侧，为 钢 筋 混 凝 土 检 查 井 ， 井 壁 厚 250mm ； 其 座 标 值 为X=12903.738,Y=70276.732;入水口管内底高程为 11.390m,井内底高程：11.19m,井盖顶高程为 13.725m,地表高程为 13.51m；两井间距为：126.187m;管线走向横截穿过五里河水面,土质为淤泥和流沙;地下水丰富，无通行道路。三、 施工部署及措施：本工程计划采纳人工开挖管沟，机械配合人工下管安装DN500 钢筋混凝土预应力胶圈接口排水管。采纳机械搅拌、运输、浇筑 180°混凝土管道基础，混凝土满包裹处理。人工夯填回填土。利用五里河污水管线上 P48 井做介入井，原钢筋混凝土检查井破除，将出水管拆除 4m 后封堵，重新制作浇筑‘P48c’检查井（为施工安全起见，井拆除前应将毛石坝墙拆除一部分，拆除量为 4 延长米），按国标《2S515/P22》图集施工，检查井施工完成后回填撼砂并将毛石坝墙按原样恢复。3-1、由于河道内无有通行道路，施工前应先行修筑施工道路，以保证施工机械和管材到达施工现场。3-1·1、施工道路修筑材料为山皮土和毛石，现有河水通过的管段处和淤泥质土处采纳抛石挤淤 δ=1.0m,后铺山皮土δ=0.5m,上铺 δ=0.1m 厚碎石做道路面层;无河水和淤泥处,用山皮土铺垫 δ=0.6m 厚上铺 δ=0.1m 厚碎石做道路面层。3-1·2、施工道路宽度应满足 8t 吊车作业需要所以路面上口宽为 6m。向两侧成 45°路肩设置。3-1·3、由于河道内河水流量大，管沟开挖和管线安装施工采纳分段施工（分两段施工）即先施工 1/2 管线长度，河水由未施工之...
