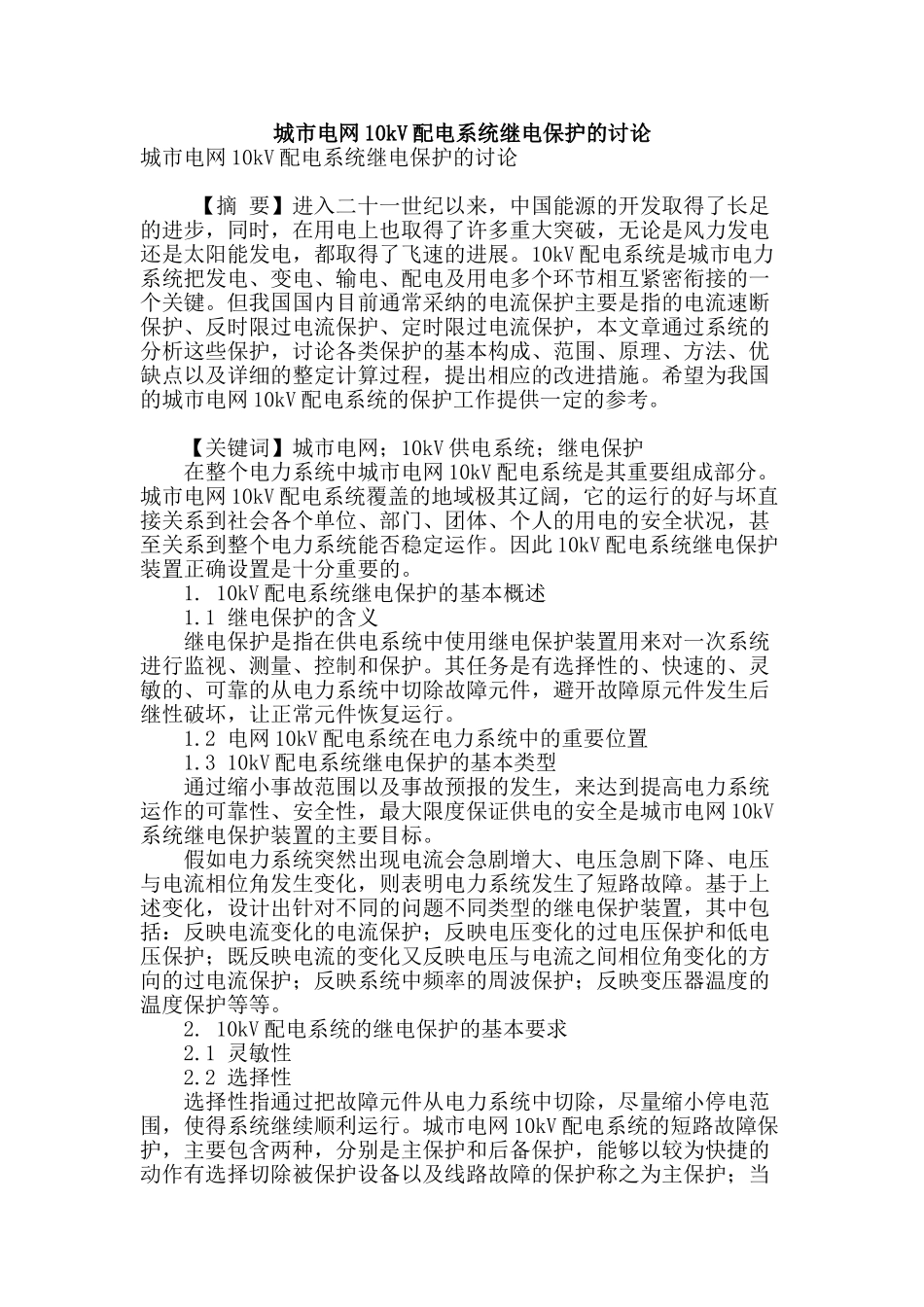

城市电网 10kV 配电系统继电保护的讨论城市电网 10kV 配电系统继电保护的讨论 【摘 要】进入二十一世纪以来，中国能源的开发取得了长足的进步，同时，在用电上也取得了许多重大突破，无论是风力发电还是太阳能发电，都取得了飞速的进展。10kV 配电系统是城市电力系统把发电、变电、输电、配电及用电多个环节相互紧密衔接的一个关键。但我国国内目前通常采纳的电流保护主要是指的电流速断保护、反时限过电流保护、定时限过电流保护，本文章通过系统的分析这些保护，讨论各类保护的基本构成、范围、原理、方法、优缺点以及详细的整定计算过程，提出相应的改进措施。希望为我国的城市电网 10kV 配电系统的保护工作提供一定的参考。 【关键词】城市电网；10kV 供电系统；继电保护 在整个电力系统中城市电网 10kV 配电系统是其重要组成部分。城市电网 10kV 配电系统覆盖的地域极其辽阔，它的运行的好与坏直接关系到社会各个单位、部门、团体、个人的用电的安全状况，甚至关系到整个电力系统能否稳定运作。因此 10kV 配电系统继电保护装置正确设置是十分重要的。 1. 10kV 配电系统继电保护的基本概述 1.1 继电保护的含义 继电保护是指在供电系统中使用继电保护装置用来对一次系统进行监视、测量、控制和保护。其任务是有选择性的、快速的、灵敏的、可靠的从电力系统中切除故障元件，避开故障原元件发生后继性破坏，让正常元件恢复运行。 1.2 电网 10kV 配电系统在电力系统中的重要位置 1.3 10kV 配电系统继电保护的基本类型 通过缩小事故范围以及事故预报的发生，来达到提高电力系统运作的可靠性、安全性，最大限度保证供电的安全是城市电网 10kV系统继电保护装置的主要目标。 假如电力系统突然出现电流会急剧增大、电压急剧下降、电压与电流相位角发生变化，则表明电力系统发生了短路故障。基于上述变化，设计出针对不同的问题不同类型的继电保护装置，其中包括：反映电流变化的电流保护；反映电压变化的过电压保护和低电压保护；既反映电流的变化又反映电压与电流之间相位角变化的方向的过电流保护；反映系统中频率的周波保护；反映变压器温度的温度保护等等。 2. 10kV 配电系统的继电保护的基本要求 2.1 灵敏性 2.2 选择性 选择性指通过把故障元件从电力系统中切除，尽量缩小停电范围，使得系统继续顺利运行。城市电网 10kV 配电系统的短路故障保护，主要包含两种，分别是主保护和后备保护，能够以较为快...
