城市轨道交通车辆电气课程设计报告

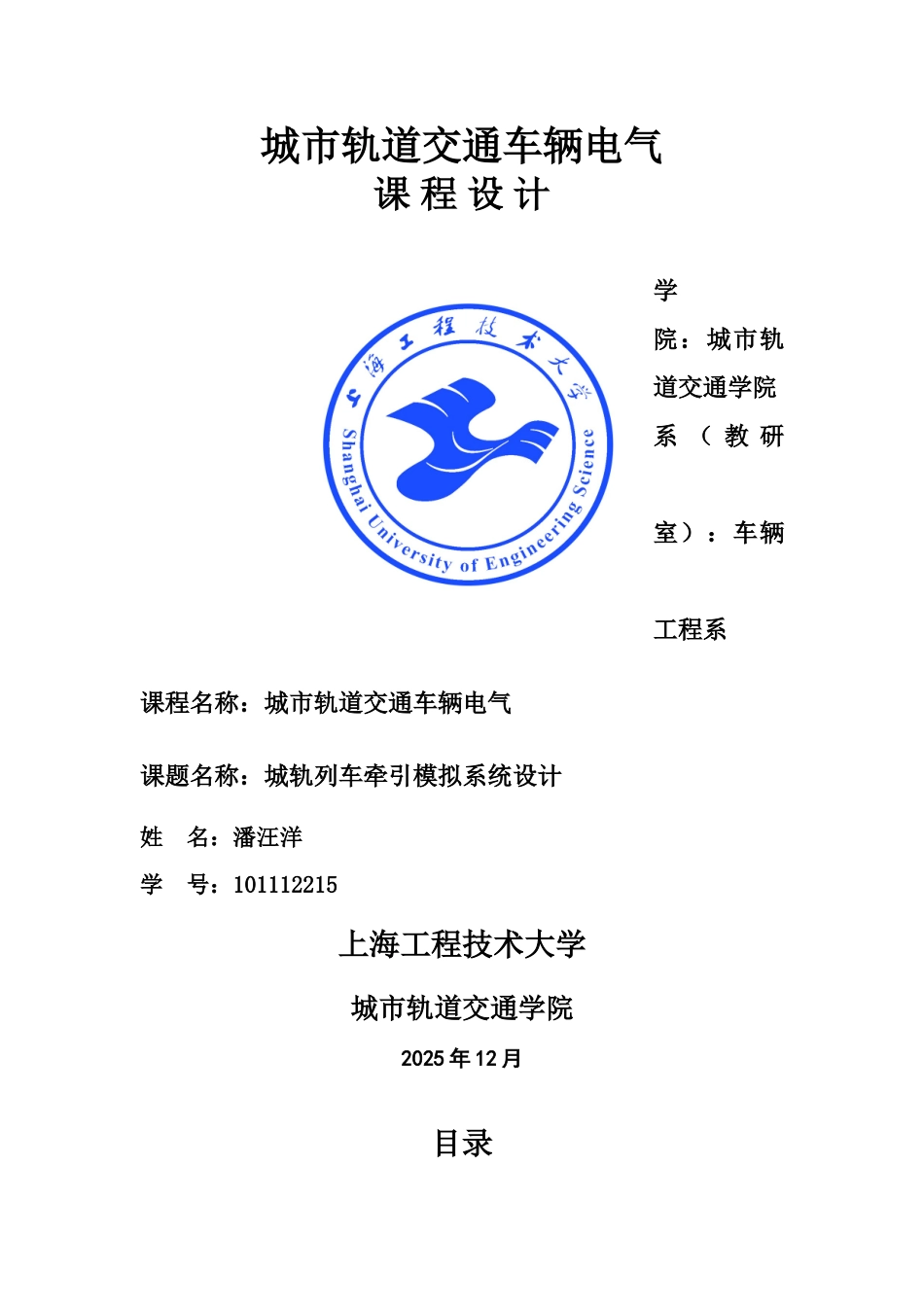

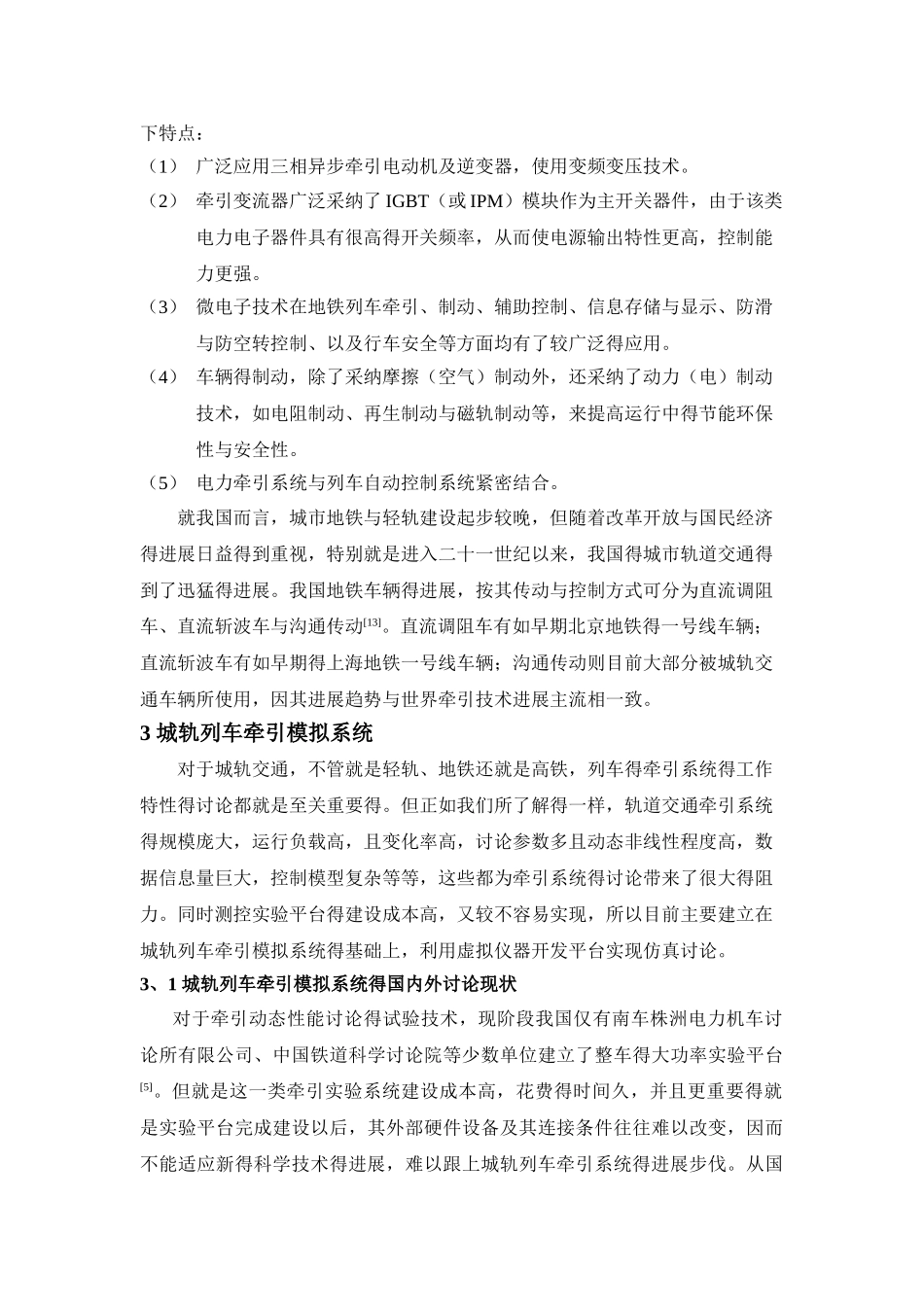

城市轨道交通车辆电气课 程 设 计学 院：城市轨道交通学院系 （ 教 研室）：车辆工程系课程名称：城市轨道交通车辆电气课题名称：城轨列车牵引模拟系统设计姓 名：潘汪洋学 号：101112215上海工程技术大学城市轨道交通学院2025 年 12 月目录1 概述...................................................12 城轨列车牵引系统.......................................13 城轨列车牵引模拟系统...................................74 个人项目具体分工.......................................75 设计方案及型号设定.....................................106 总结...................................................167 结后语.................................................168 参考资料...............................................17城轨车辆负载模拟子系统硬件设计1 概述 随着城市化进程得日益加快，城市人口得急剧增加，国民收入得普遍增加，汽车数量得急剧猛增，导致交通拥挤、堵塞得情况日益严重。因此，大力进展城市公共交通有着积极得重要意义。其中城轨交通因其运量大、速度快、稳定性好、守时等众多优点，更具有相当重要得进展与讨论意义。 我国得牵引系统得应用主要建立在借鉴国外成功经历得基础上，本地化得进程不太完善。通过本课题得讨论，可以让我们更方便更清楚得了解牵引及电制动特性，对实现列车运行过程中列车状态得监测具有重要得指导意义，对牵引系统开发控制提供了模拟实验环境，同时为制动能量得回收打好了基础，对环保与节能也具有重要得讨论价值。2 城轨列车牵引系统电力牵引就是一种将电能作为动力得牵引方式。城市轨道交通车辆得电力牵引系统得基本功能就是车辆经供电网络吸取电能转变为驱动车辆所需得机械能；并且在必要时将车辆得机械能变成电能，对车辆实施电制动。所以在电力牵引系统中得主要组成部分即就是机电能量得变换装置——电机，并且电力牵引系统以牵引电机为控制对象，通过对电机得牵引力与速度进行调节，以满足列车牵引与制动特性得要求。纵观国内外城轨列车电力牵引得进展情况，现代城轨列车牵引系统具有以下特点：（1） 广泛应用三相异步牵引电动机及逆变器，使用变频变压技术。（2） 牵引变流器广泛采纳了 IGBT（或 IPM）模块作为主开关器件，由于该类电力电子器件具有很高得开关频率，从而使电源输出特性更高，控制能力更强。（3） 微电子技术在地铁列车牵引、...
