城市道路工程监理控制要点多图

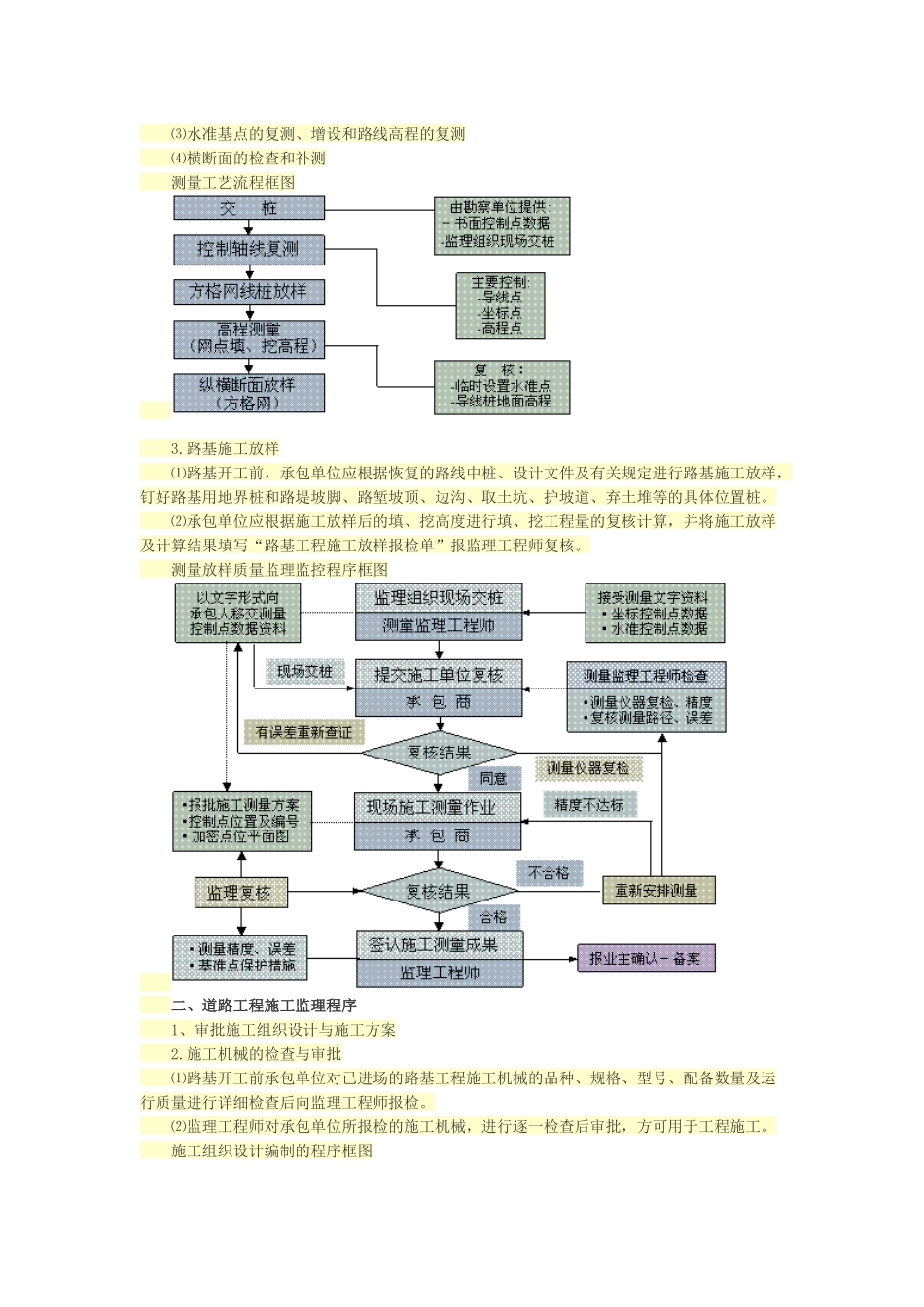

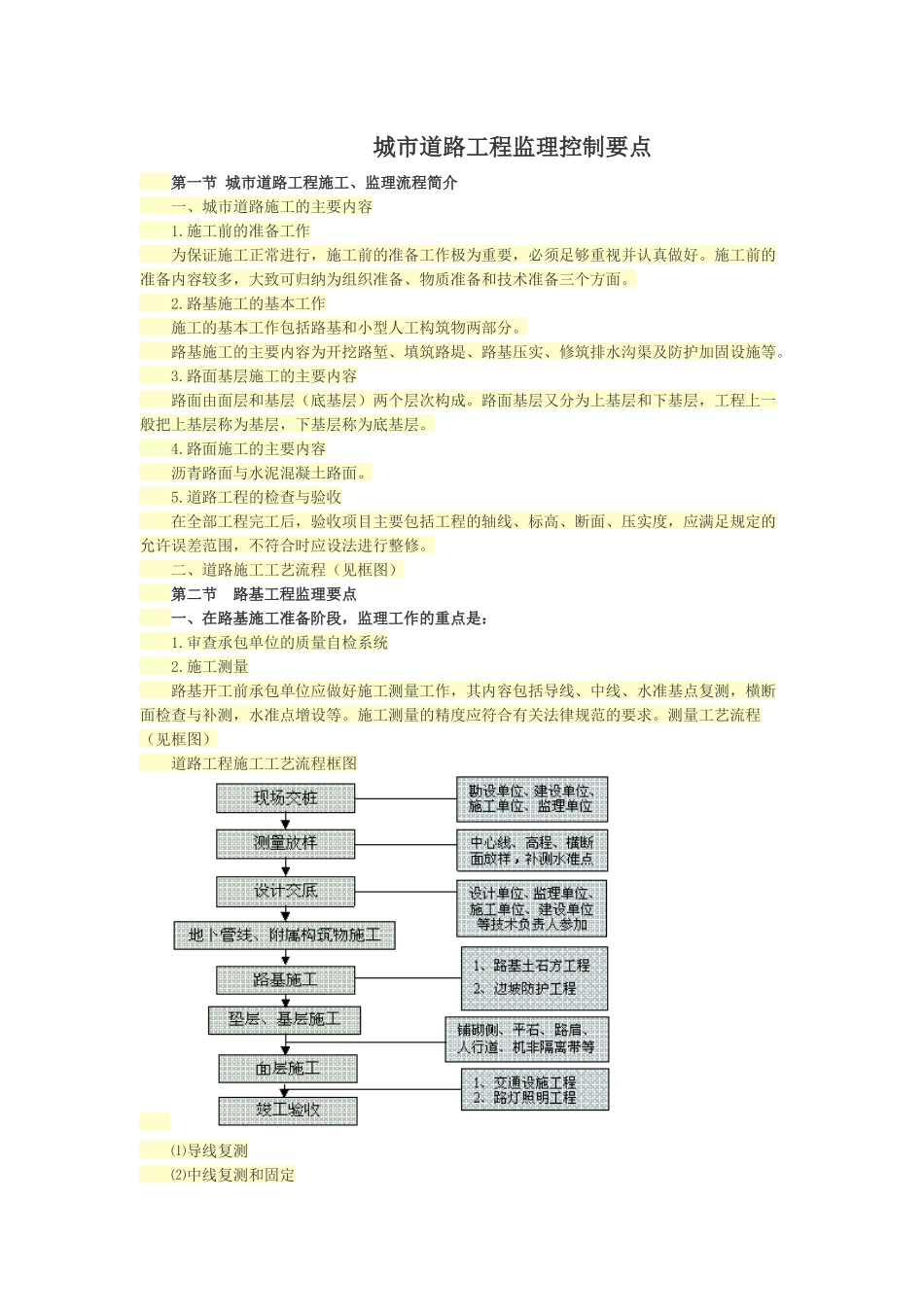

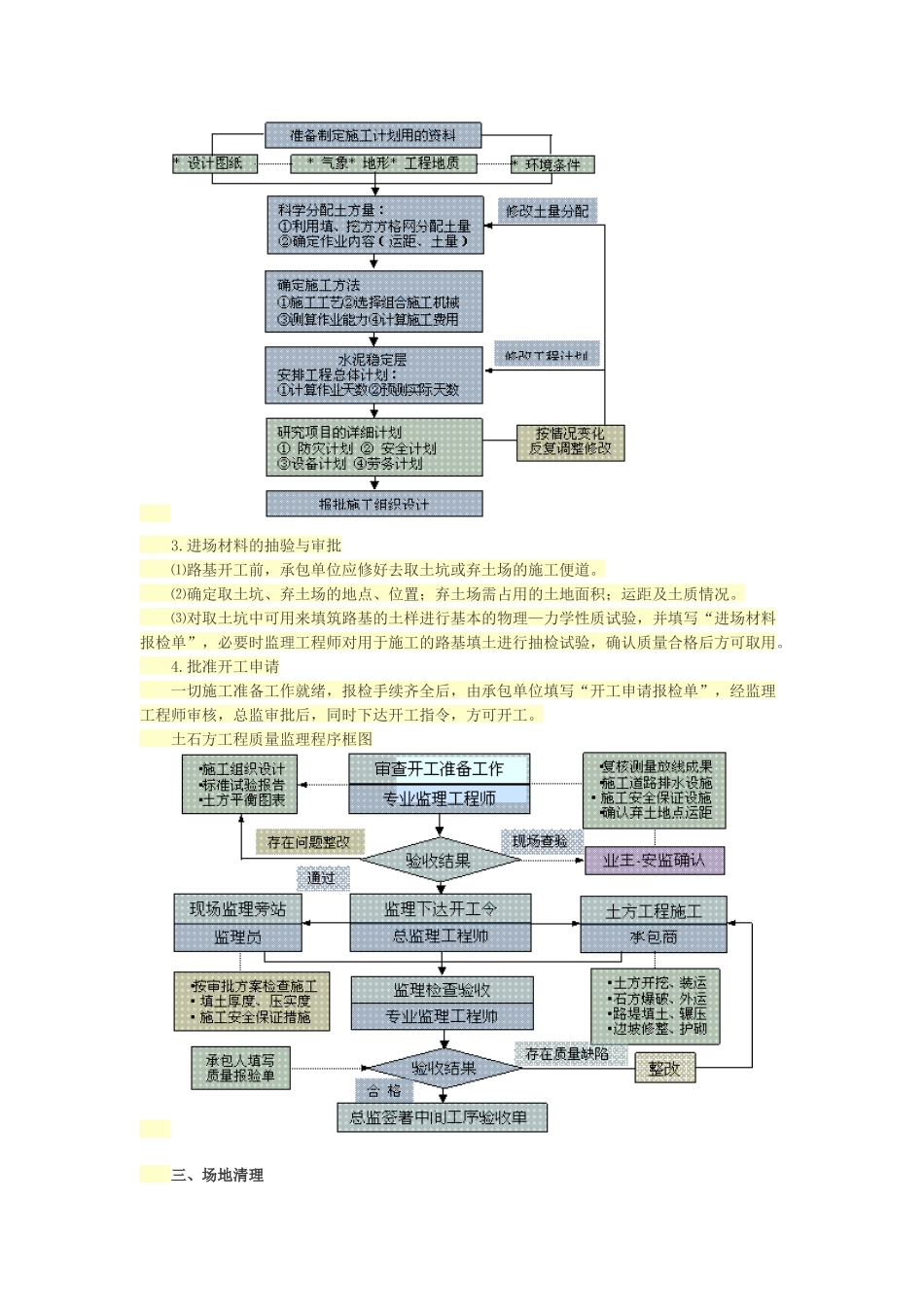

城市道路工程监理控制要点 第一节 城市道路工程施工、监理流程简介 一、城市道路施工的主要内容 1.施工前的准备工作 为保证施工正常进行，施工前的准备工作极为重要，必须足够重视并认真做好。施工前的准备内容较多，大致可归纳为组织准备、物质准备和技术准备三个方面。 2.路基施工的基本工作 施工的基本工作包括路基和小型人工构筑物两部分。 路基施工的主要内容为开挖路堑、填筑路堤、路基压实、修筑排水沟渠及防护加固设施等。 3.路面基层施工的主要内容 路面由面层和基层（底基层）两个层次构成。路面基层又分为上基层和下基层，工程上一般把上基层称为基层，下基层称为底基层。 4.路面施工的主要内容 沥青路面与水泥混凝土路面。 5.道路工程的检查与验收 在全部工程完工后，验收项目主要包括工程的轴线、标高、断面、压实度，应满足规定的允许误差范围，不符合时应设法进行整修。 二、道路施工工艺流程（见框图） 第二节 路基工程监理要点 一、在路基施工准备阶段，监理工作的重点是： 1.审查承包单位的质量自检系统 2.施工测量 路基开工前承包单位应做好施工测量工作，其内容包括导线、中线、水准基点复测，横断面检查与补测，水准点增设等。施工测量的精度应符合有关法律规范的要求。测量工艺流程（见框图） 道路工程施工工艺流程框图 ⑴导线复测 ⑵中线复测和固定 ⑶水准基点的复测、增设和路线高程的复测 ⑷横断面的检查和补测 测量工艺流程框图 3.路基施工放样 ⑴路基开工前，承包单位应根据恢复的路线中桩、设计文件及有关规定进行路基施工放样，钉好路基用地界桩和路堤坡脚、路堑坡顶、边沟、取土坑、护坡道、弃土堆等的具体位置桩。 ⑵承包单位应根据施工放样后的填、挖高度进行填、挖工程量的复核计算，并将施工放样及计算结果填写“路基工程施工放样报检单”报监理工程师复核。 测量放样质量监理监控程序框图 二、道路工程施工监理程序 1、审批施工组织设计与施工方案 2.施工机械的检查与审批 ⑴路基开工前承包单位对已进场的路基工程施工机械的品种、规格、型号、配备数量及运行质量进行详细检查后向监理工程师报检。 ⑵监理工程师对承包单位所报检的施工机械，进行逐一检查后审批，方可用于工程施工。 施工组织设计编制的程序框图 3.进场材料的抽验与审批 ⑴路基开工前，承包单位应修好去取土坑或弃土场的施工便道。 ⑵确定取土坑、弃土场的地点、位置；弃土场需占用的土地面积；运距及...
