城铁站地下室36V低压安全照明方案

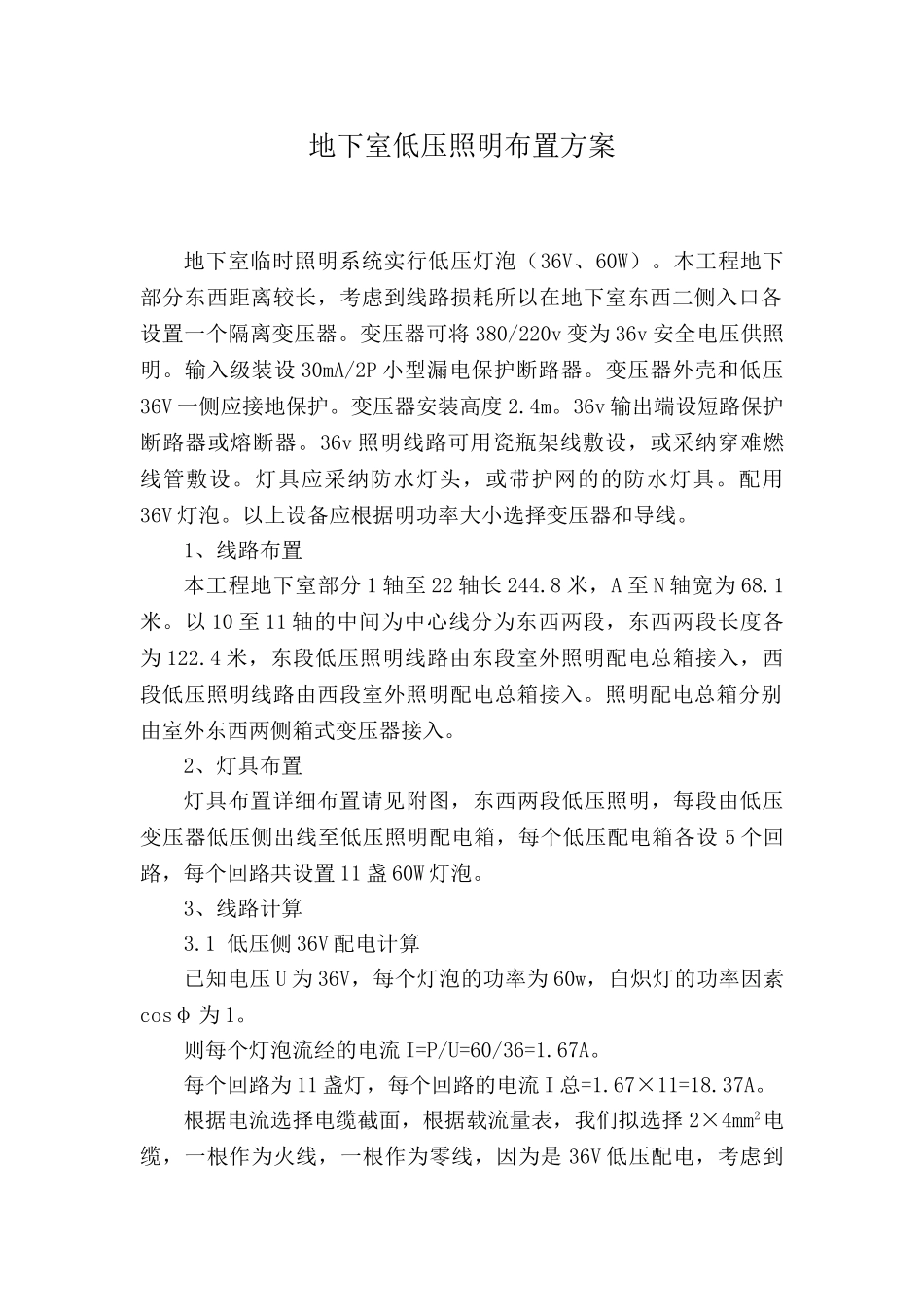

地下室低压照明布置方案地下室临时照明系统实行低压灯泡（36V、60W）。本工程地下部分东西距离较长，考虑到线路损耗所以在地下室东西二侧入口各设置一个隔离变压器。变压器可将 380/220v 变为 36v 安全电压供照明。输入级装设 30mA/2P 小型漏电保护断路器。变压器外壳和低压36V 一侧应接地保护。变压器安装高度 2.4m。36v 输出端设短路保护断路器或熔断器。36v 照明线路可用瓷瓶架线敷设，或采纳穿难燃线管敷设。灯具应采纳防水灯头，或带护网的的防水灯具。配用36V 灯泡。以上设备应根据明功率大小选择变压器和导线。1、线路布置本工程地下室部分 1 轴至 22 轴长 244.8 米，A 至 N 轴宽为 68.1米。以 10 至 11 轴的中间为中心线分为东西两段，东西两段长度各为 122.4 米，东段低压照明线路由东段室外照明配电总箱接入，西段低压照明线路由西段室外照明配电总箱接入。照明配电总箱分别由室外东西两侧箱式变压器接入。2、灯具布置灯具布置详细布置请见附图，东西两段低压照明，每段由低压变压器低压侧出线至低压照明配电箱，每个低压配电箱各设 5 个回路，每个回路共设置 11 盏 60W 灯泡。3、线路计算3.1 低压侧 36V 配电计算已知电压 U 为 36V，每个灯泡的功率为 60w，白炽灯的功率因素cosφ 为 1。则每个灯泡流经的电流 I=P/U=60/36=1.67A。每个回路为 11 盏灯，每个回路的电流 I 总=1.67×11=18.37A。根据电流选择电缆截面，根据载流量表，我们拟选择 2×4mm2电缆，一根作为火线，一根作为零线，因为是 36V 低压配电，考虑到变压器有产生故障的概率，所以不设置地线，因为一旦变压器故障，会使地线带上 220V 电压，容易对人身体造成致命损害。根据上述计算及地下室低压照明回路的分布带的载荷都一样，所以低压照明配电箱每个回路的出线均选择 2×4mm2电缆敷设。东段低压照明配电箱 5 个回路；西段低压照明配电箱 5 个回路。3.2 变压器容量的选择及变压器出线电缆的选择已 知 每 个 灯 泡 的 功 率 为 60w ， 东 西 两 侧 每 侧 各 设 置 灯 具11×5=55 盏。得出每侧灯具总功率 P 总=60×55=3.3KW，所以拟选择 4KVA 的变压器。已知每个回路的电流 I =18.37A。所以每个配电箱总的电流载荷 I=18.37×5=91.85A。根据载流量表，应选择截面为 25mm2的电缆，所以变压器低压侧出线至低压照明配电箱拟选择 3×25mm2的电缆。3.3 照明配电总箱至变压器的电缆选...
