基础工程柱下独立基础设计任务书---附CAD图

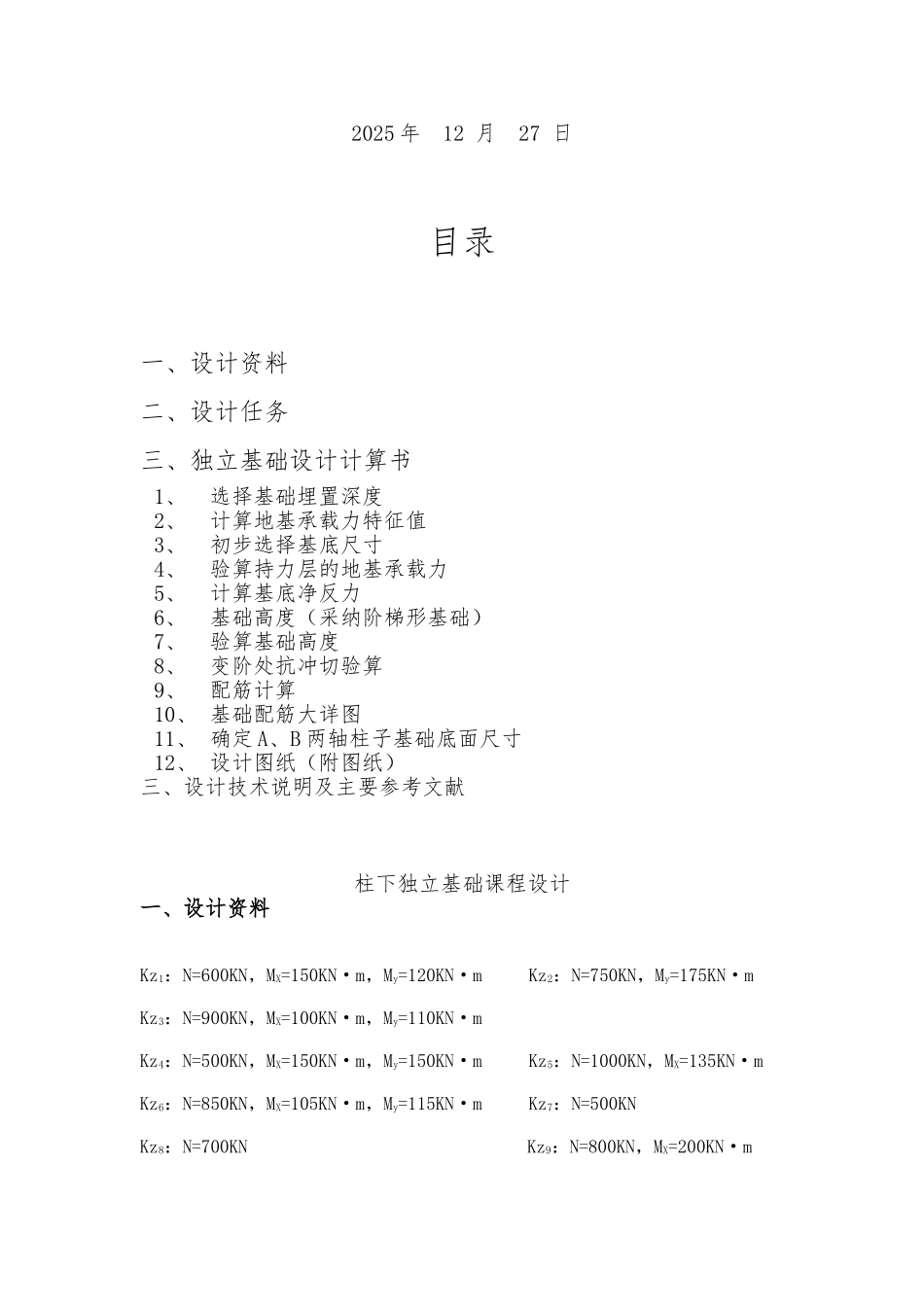

江西应用技术职业学院课程设计说明书 课程名称： 基础工程课程设计 设计题目： 柱下独立基础设计 专 业： 建筑工程技术专业 班 级 11 建工 01 班 学生姓名: 张 指导老师: 宗亮 土木工程系2025 年 12 月 27 日目录一、设计资料二、设计任务三、独立基础设计计算书1、选择基础埋置深度2、计算地基承载力特征值3、初步选择基底尺寸4、验算持力层的地基承载力5、计算基底净反力6、基础高度（采纳阶梯形基础）7、验算基础高度8、变阶处抗冲切验算9、配筋计算10、 基础配筋大详图11、 确定 A、B 两轴柱子基础底面尺寸12、 设计图纸（附图纸）三、设计技术说明及主要参考文献柱下独立基础课程设计一、设计资料 Kz1：N=600KN，MX=150KN·m，My=120KN·m Kz2：N=750KN，My=175KN·mKz3：N=900KN，MX=100KN·m，My=110KN·mKz4：N=500KN，MX=150KN·m，My=150KN·m Kz5：N=1000KN，MX=135KN·mKz6：N=850KN，MX=105KN·m，My=115KN·m Kz7：N=500KNKz8：N=700KN Kz9：N=800KN，MX=200KN·m框架柱截面尺寸为 500mm×500mm，室外地坪标高同自然地面，室内外高差300mm。二、设计任务三、独立基础设计计算书柱 KZ11.选择基础材料基础采纳 C25 混凝土，HPB235 级钢筋，预估基础高度 0.8m。2.选择基础埋置深度基础埋置深度为 2.5m3.求地基承载力特征值 fa查表得=0.3，=1.6。基地以上土的加权平均重度为=17.36持力层承载力特征值 fa（先不考虑对基础宽度修正）为+ηd（d-0.5)=200+1.6×17.36×(2.5-0.5)=256KPa上式 d 按室外地面算起。4.初步选择基础尺寸取柱底荷载标准值：N=600KN，MX=150KN·m，My=120KN·m计算基础和回填土 GK 时的基础埋置深度为基础底面积为A0=F／(faγG×d)=2.98m2由于偏心不大，基础底面积按 40%增大，即A=1.2A0=1.4×2.98=4.17m2初步选定基础地面面积，L=2m b=2m 且 b=2.4m<3m 不需要再对 fa 进行修正。5.验算持力层地基承载力基础和回填土重为G=160KN偏心距为e=M／(F+G)=0.2m≤L／6=0..33m基地最大压力： Pmax=(F+G)／A×(1+6e／l)=266<1.2fa (=307kPa) Pmax=(F+G)／A=190kPa α=Es1／Es2=3 z／b=0.5＞5 则 θ=23° P=(F+G)／A=190KPaPc=γm×d=19.35KPa Pz=l×b×(P-Pc) ／[(b+2ztanθ)×(l+2ztanθ)]=53.5KPaPcz=52.2KPa γcz=Pcz／(d+z)=15.3KN／m yd=1.0³fk=fzk+ ŋdz×γoz×(d+z-0.5)=146KPa Pz+Pcz=114.5kKPa≤fk=146KPa所以，最后确定基础底面长 2.0m，宽 ...
