塔设备计算实例

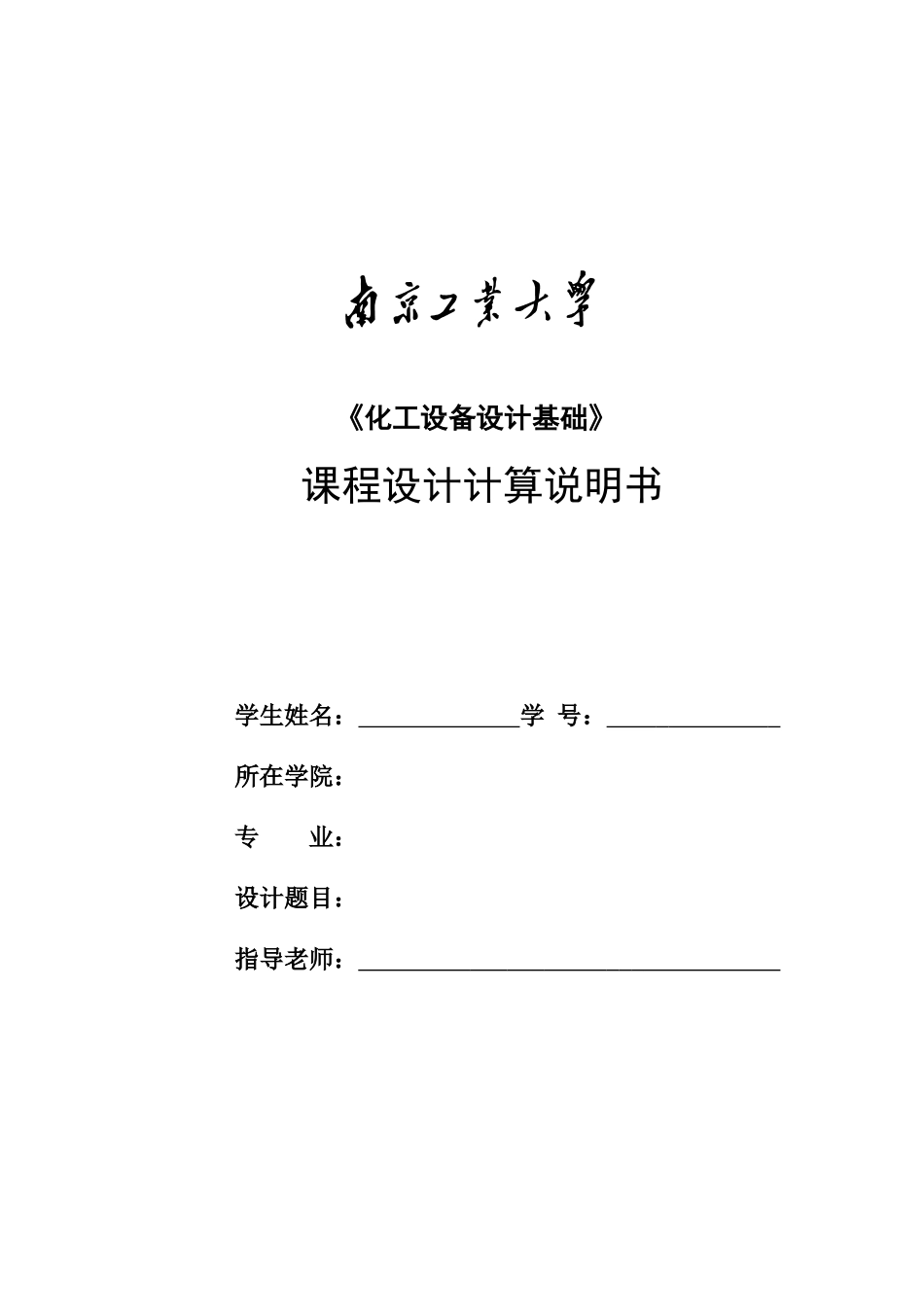

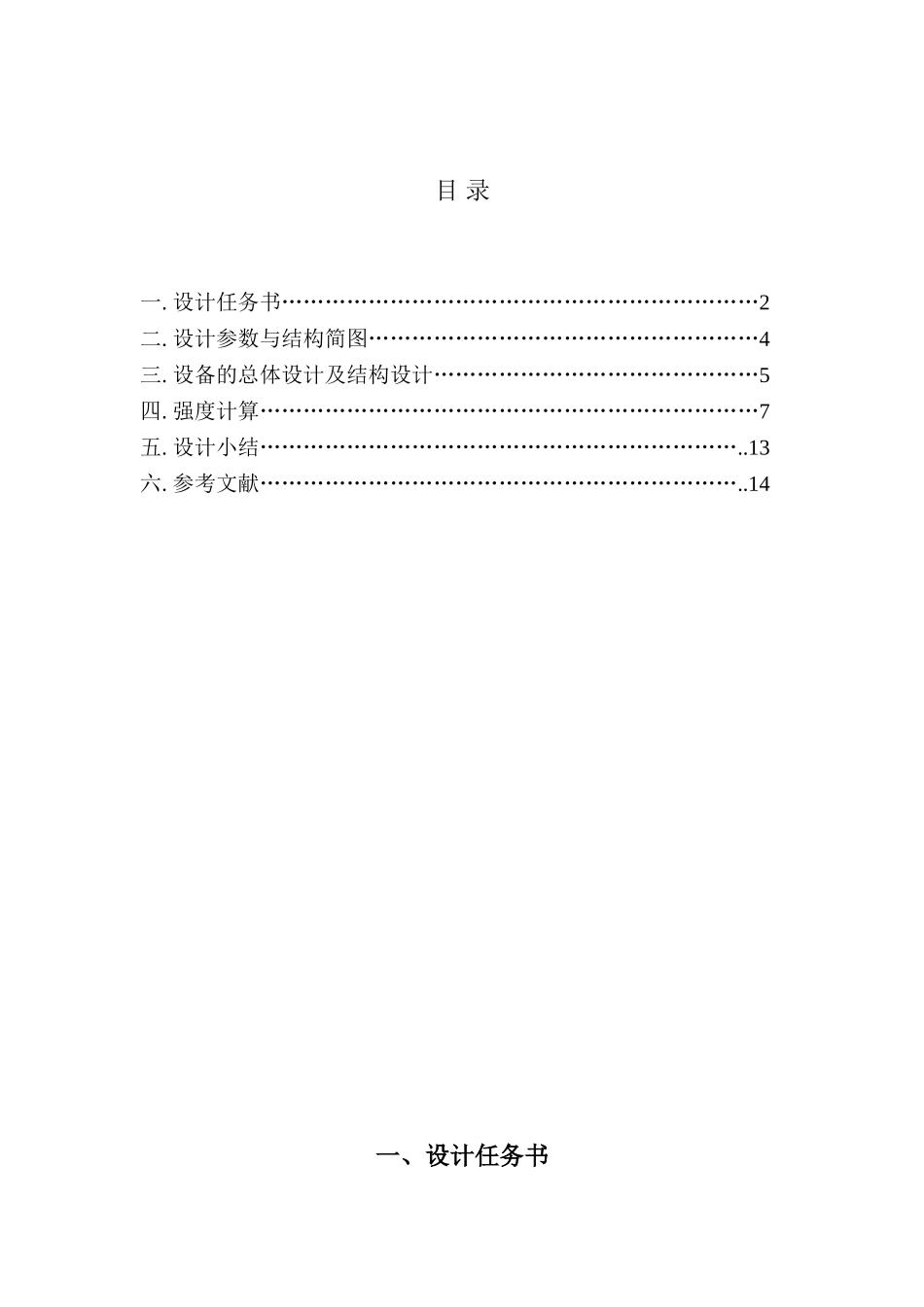

《化工设备设计基础》课程设计计算说明书学生姓名： 学 号： 所在学院： 专 业： 设计题目： 指导老师： 2025 年 月 日目 录一. 设计任务书…………………………………………………………2二. 设计参数与结构简图………………………………………………4三. 设备的总体设计及结构设计………………………………………5四. 强度计算……………………………………………………………7五. 设计小结…………………………………………………………..13六. 参考文献…………………………………………………………..14一、设计任务书1、设计题目根据《化工原理》课程设计工艺计算内容进行填料塔（板式塔）设计。各个同学根据自己的工艺参数确定设计题目：填料塔（板式塔）DNXXX 设计。J0gtT。设计题目： 例： 精馏塔（ DN1800 ）设计 2、设计任务书 2.1 设备的总体设计与结构设计（1）根据《化工原理》课程设计，确定塔设备的型式(填料塔、板式塔)；（2）根据化工工艺计算，确定塔板数目 (或填料高度)；（3）根据介质的不同，拟定管口方位；（4）结构设计，确定材料。 2.2 设备的机械强度设计计算 （1）确定塔体、封头的强度计算。 （2）各种开孔接管结构的设计，开孔补强的验算。 （3）设备法兰的型式及尺寸选用；管法兰的选型。（4）裙式支座的设计验算。（5）水压试验应力校核。2.3 完成塔设备装配图（1）完成塔设备的装配图设计，包括主视图、局部放大图、焊缝节点图、管口方位图等。 （2）编写技术要求、技术特性表、管口表、明细表和标题栏。3、原始资料3.1《化工原理》课程设计 塔工艺计算数据。 3.2 参考资料： [1] 董大勤.化工设备机械基础[M]. 北京：化学工业出版社，2025. [2] 全国化工设备技术中心站.《化工设备图样技术要求》2000 版[S]． [3] GB150-1998.钢制压力容器[S]． [4] 郑晓梅.化工工程制图 化工制图[M]．北京：化学工业出版社，2025. [5] JB/T4710-2025.钢制塔式容器[S]．4、文献查阅要求 设计说明书中公式、内容等应明确文献出处;装配图上应写明引用标准号。5、设计成果1、提交设计说明书一份。 2、提交塔设备(填料塔、板式塔)装配图一张(A1)。 二. 设计参数与结构简图1、设计参数本课程设计的工艺条件由化工原理课程设计计算而得。工作温度 °C： 120 设计温度 °C： 150工作压力 MPa： 0.1 设计压力 MPa： 0.11塔体内径 mm： 1800 塔 板 数 块： 63 介...
