墩柱施工过程某隧道监理质量控制之三

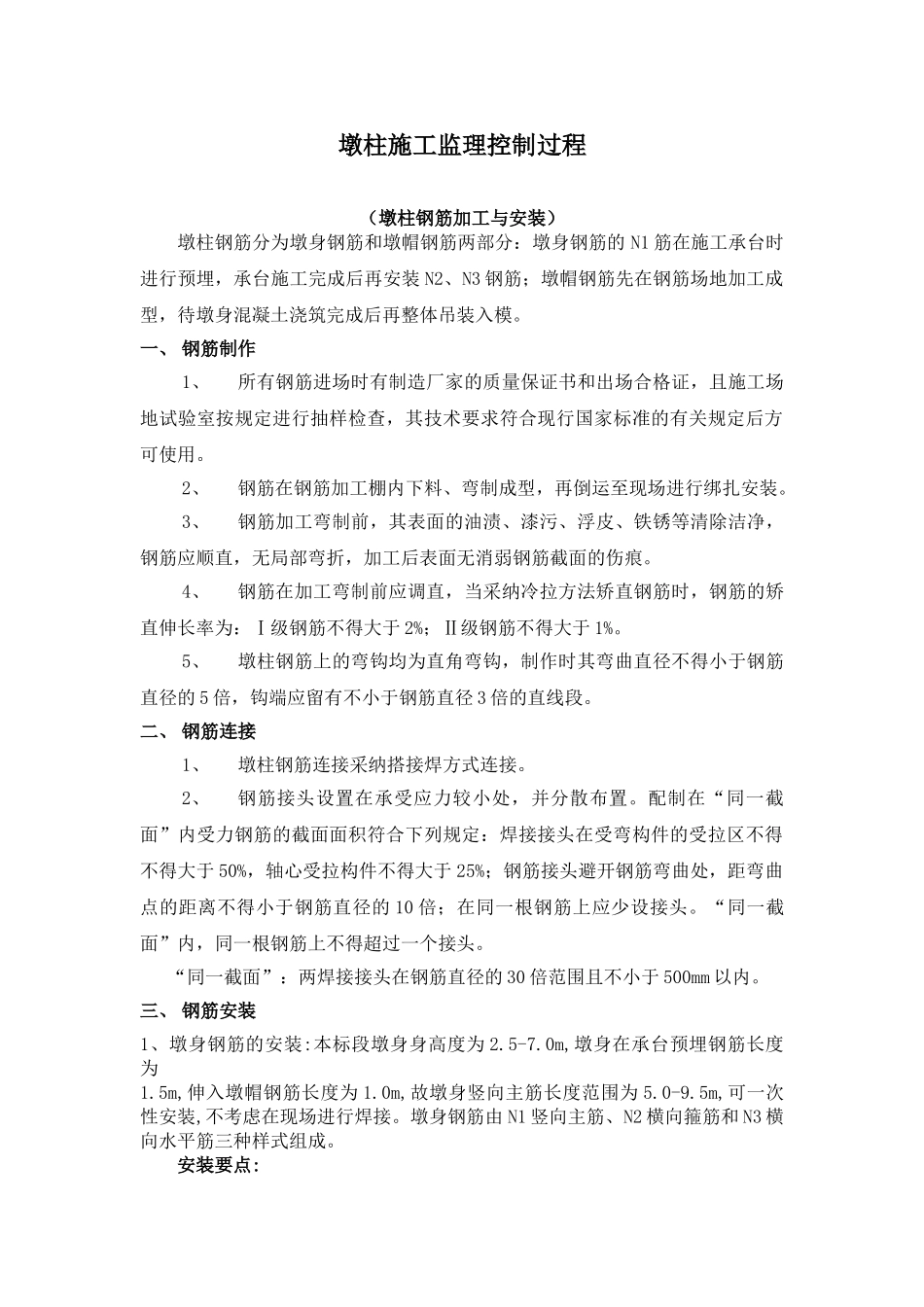

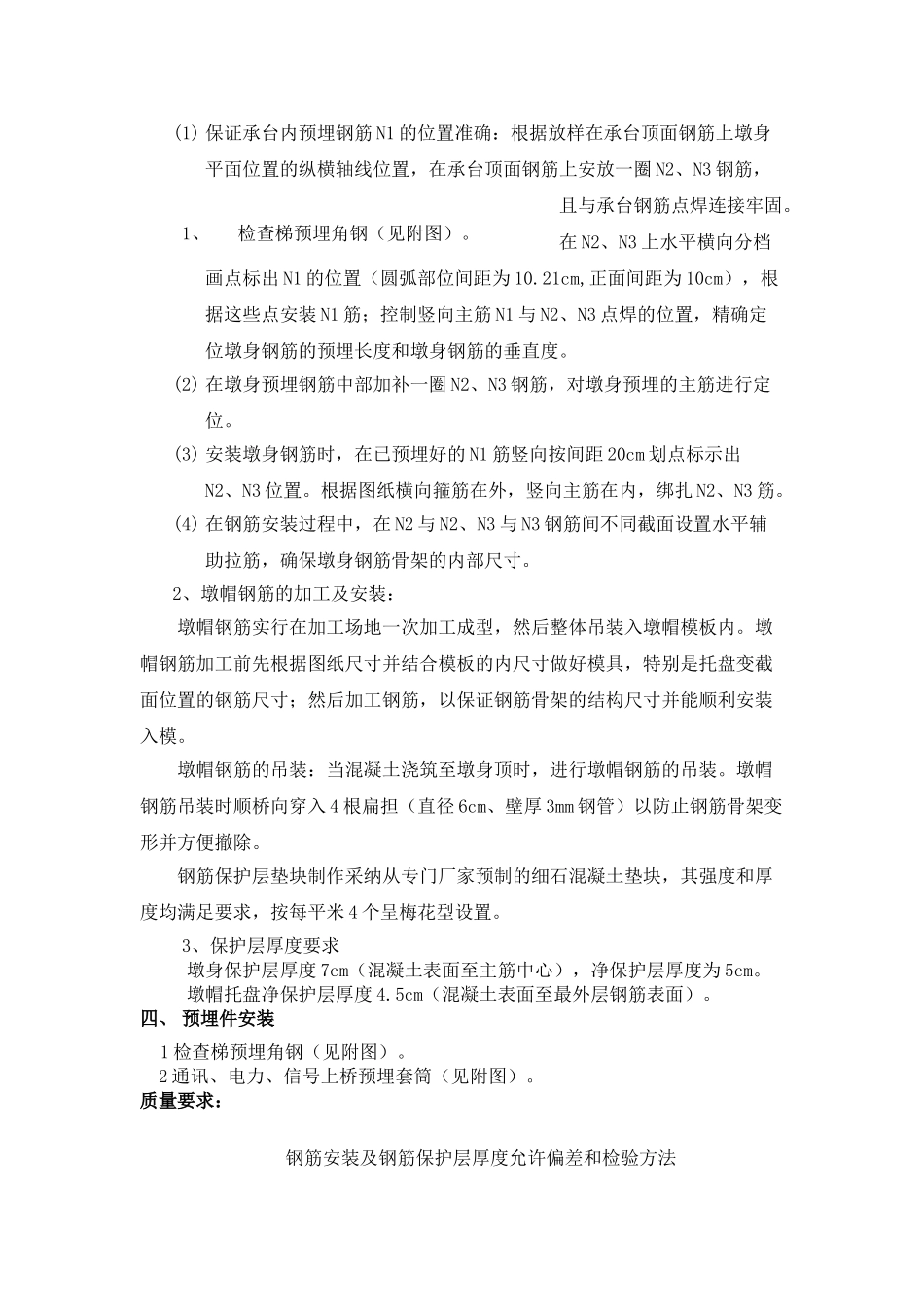

墩柱施工监理控制过程（墩柱钢筋加工与安装）墩柱钢筋分为墩身钢筋和墩帽钢筋两部分：墩身钢筋的 N1 筋在施工承台时进行预埋，承台施工完成后再安装 N2、N3 钢筋；墩帽钢筋先在钢筋场地加工成型，待墩身混凝土浇筑完成后再整体吊装入模。一、 钢筋制作1、所有钢筋进场时有制造厂家的质量保证书和出场合格证，且施工场地试验室按规定进行抽样检查，其技术要求符合现行国家标准的有关规定后方可使用。2、钢筋在钢筋加工棚内下料、弯制成型，再倒运至现场进行绑扎安装。3、钢筋加工弯制前，其表面的油渍、漆污、浮皮、铁锈等清除洁净，钢筋应顺直，无局部弯折，加工后表面无消弱钢筋截面的伤痕。4、钢筋在加工弯制前应调直，当采纳冷拉方法矫直钢筋时，钢筋的矫直伸长率为：Ⅰ级钢筋不得大于 2%；Ⅱ级钢筋不得大于 1%。5、墩柱钢筋上的弯钩均为直角弯钩，制作时其弯曲直径不得小于钢筋直径的 5 倍，钩端应留有不小于钢筋直径 3 倍的直线段。二、 钢筋连接1、墩柱钢筋连接采纳搭接焊方式连接。2、钢筋接头设置在承受应力较小处，并分散布置。配制在“同一截面”内受力钢筋的截面面积符合下列规定：焊接接头在受弯构件的受拉区不得不得大于 50%，轴心受拉构件不得大于 25%；钢筋接头避开钢筋弯曲处，距弯曲点的距离不得小于钢筋直径的 10 倍；在同一根钢筋上应少设接头。“同一截面”内，同一根钢筋上不得超过一个接头。“同一截面”：两焊接接头在钢筋直径的 30 倍范围且不小于 500mm 以内。三、 钢筋安装1、墩身钢筋的安装:本标段墩身身高度为 2.5-7.0m,墩身在承台预埋钢筋长度为1.5m,伸入墩帽钢筋长度为 1.0m,故墩身竖向主筋长度范围为 5.0-9.5m,可一次性安装,不考虑在现场进行焊接。墩身钢筋由 N1 竖向主筋、N2 横向箍筋和 N3 横向水平筋三种样式组成。安装要点:(1) 保证承台内预埋钢筋 N1 的位置准确：根据放样在承台顶面钢筋上墩身平面位置的纵横轴线位置，在承台顶面钢筋上安放一圈 N2、N3 钢筋，且与承台钢筋点焊连接牢固。在 N2、N3 上水平横向分档画点标出 N1 的位置（圆弧部位间距为 10.21cm,正面间距为 10cm），根据这些点安装 N1 筋；控制竖向主筋 N1 与 N2、N3 点焊的位置，精确定位墩身钢筋的预埋长度和墩身钢筋的垂直度。(2) 在墩身预埋钢筋中部加补一圈 N2、N3 钢筋，对墩身预埋的主筋进行定位。(3) 安装墩身钢筋时，在已预埋好的 N1 筋竖向按间距 20cm 划点标示出N2、N3 位置...
