电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

复合材料抗氧分析

复合材料抗氧分析_第1页
1/3
复合材料抗氧分析_第2页
2/3
复合材料抗氧分析_第3页
3/3

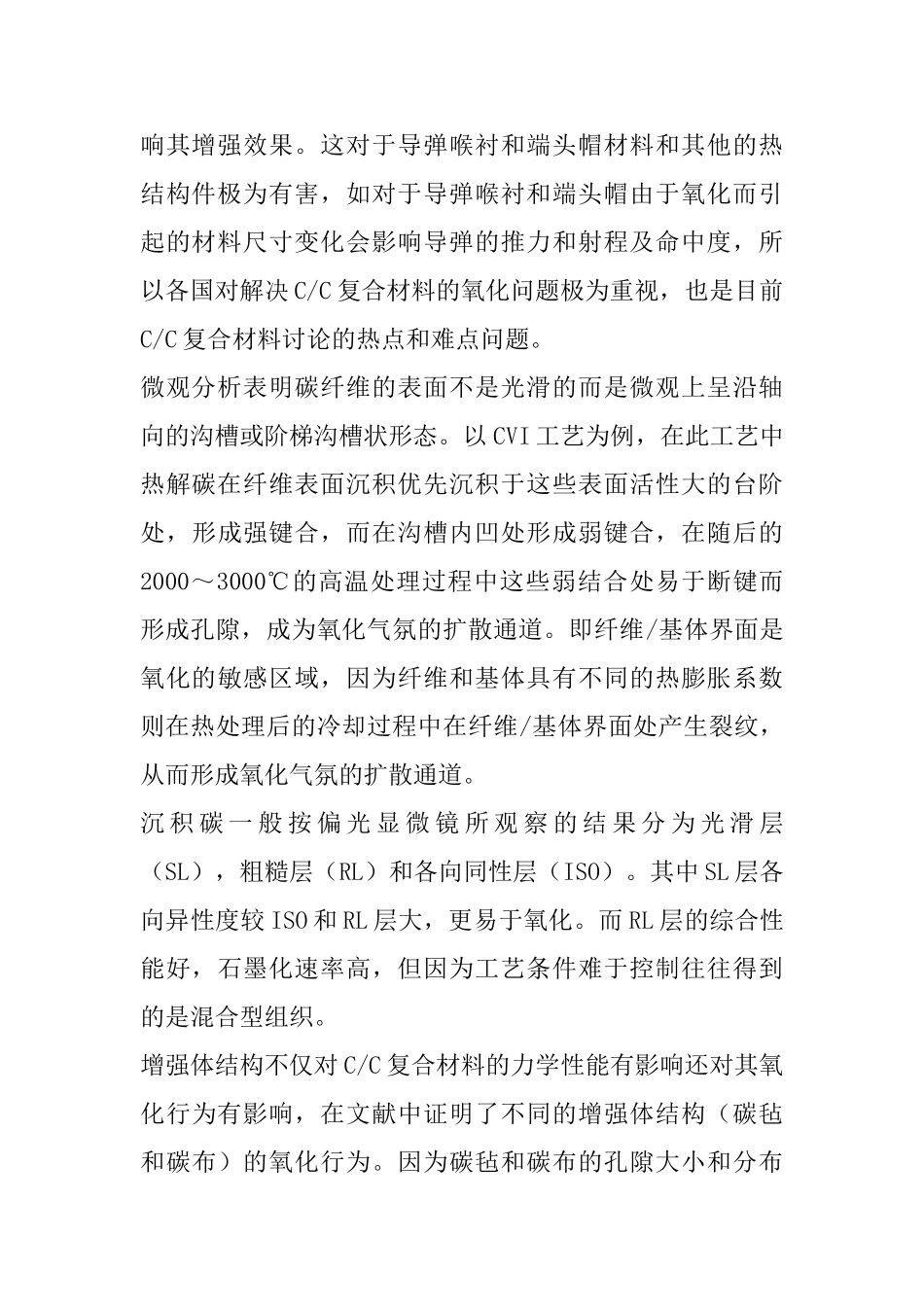

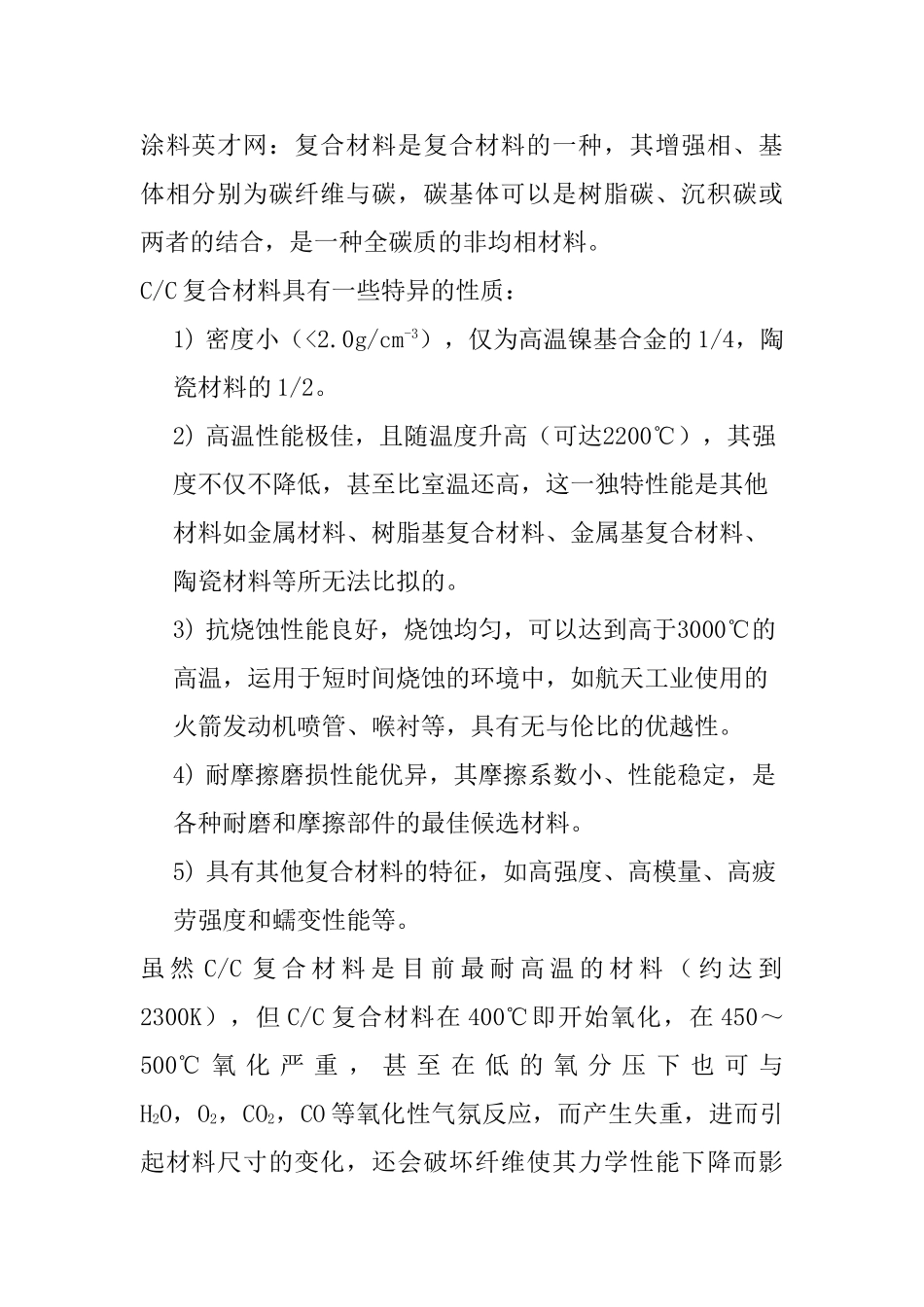

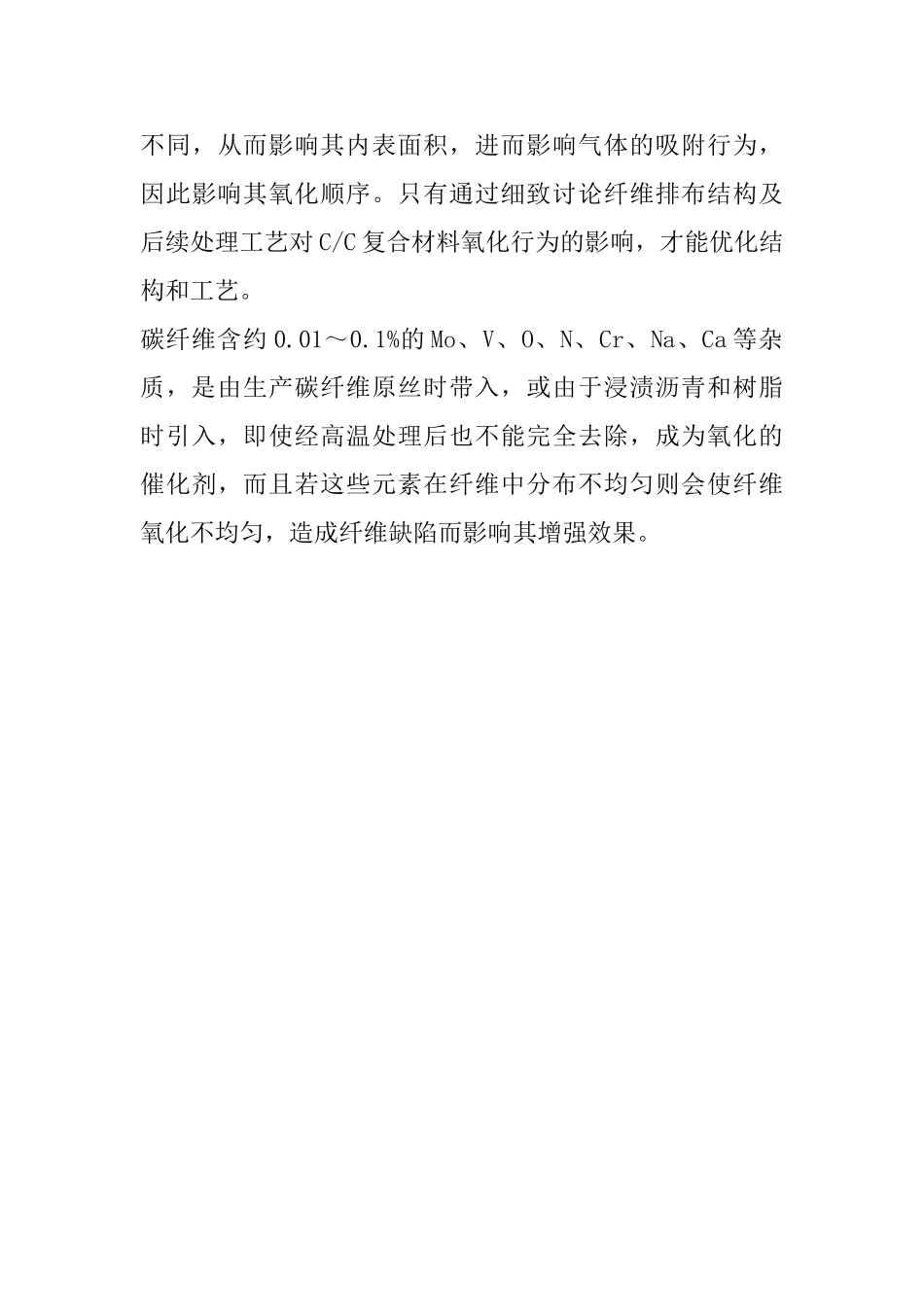

涂料英才网:复合材料是复合材料的一种,其增强相、基体相分别为碳纤维与碳,碳基体可以是树脂碳、沉积碳或两者的结合,是一种全碳质的非均相材料。C/C 复合材料具有一些特异的性质:1) 密度小(<2.0g/cm-3),仅为高温镍基合金的 1/4,陶瓷材料的 1/2。2) 高温性能极佳,且随温度升高(可达2200℃),其强度不仅不降低,甚至比室温还高,这一独特性能是其他材料如金属材料、树脂基复合材料、金属基复合材料、陶瓷材料等所无法比拟的。3) 抗烧蚀性能良好,烧蚀均匀,可以达到高于3000℃的高温,运用于短时间烧蚀的环境中,如航天工业使用的火箭发动机喷管、喉衬等,具有无与伦比的优越性。4) 耐摩擦磨损性能优异,其摩擦系数小、性能稳定,是各种耐磨和摩擦部件的最佳候选材料。5) 具有其他复合材料的特征,如高强度、高模量、高疲劳强度和蠕变性能等。虽 然 C/C 复 合 材 料 是 目 前 最 耐 高 温 的 材 料 ( 约 达 到2300K),但 C/C 复合材料在 400℃即开始氧化,在 450~500℃ 氧 化 严 重 , 甚 至 在 低 的 氧 分 压 下 也 可 与H2O,O2,CO2,CO 等氧化性气氛反应,而产生失重,进而引起材料尺寸的变化,还会破坏纤维使其力学性能下降而影响其增强效果。这对于导弹喉衬和端头帽材料和其他的热结构件极为有害,如对于导弹喉衬和端头帽由于氧化而引起的材料尺寸变化会影响导弹的推力和射程及命中度,所以各国对解决 C/C 复合材料的氧化问题极为重视,也是目前C/C 复合材料讨论的热点和难点问题。微观分析表明碳纤维的表面不是光滑的而是微观上呈沿轴向的沟槽或阶梯沟槽状形态。以 CVI 工艺为例,在此工艺中热解碳在纤维表面沉积优先沉积于这些表面活性大的台阶处,形成强键合,而在沟槽内凹处形成弱键合,在随后的2000~3000℃的高温处理过程中这些弱结合处易于断键而形成孔隙,成为氧化气氛的扩散通道。即纤维/基体界面是氧化的敏感区域,因为纤维和基体具有不同的热膨胀系数则在热处理后的冷却过程中在纤维/基体界面处产生裂纹,从而形成氧化气氛的扩散通道。沉 积 碳 一 般 按 偏 光 显 微 镜 所 观 察 的 结 果 分 为 光 滑 层(SL),粗糙层(RL)和各向同性层(ISO)。其中 SL 层各向异性度较 ISO 和 RL 层大,更易于氧化。而 RL 层的综合性能好,石墨化速率高,但因为工艺条件难于控制往往得到的是混合型组织。增强体结构不仅对 C/C 复合材料...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

复合材料抗氧分析

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
