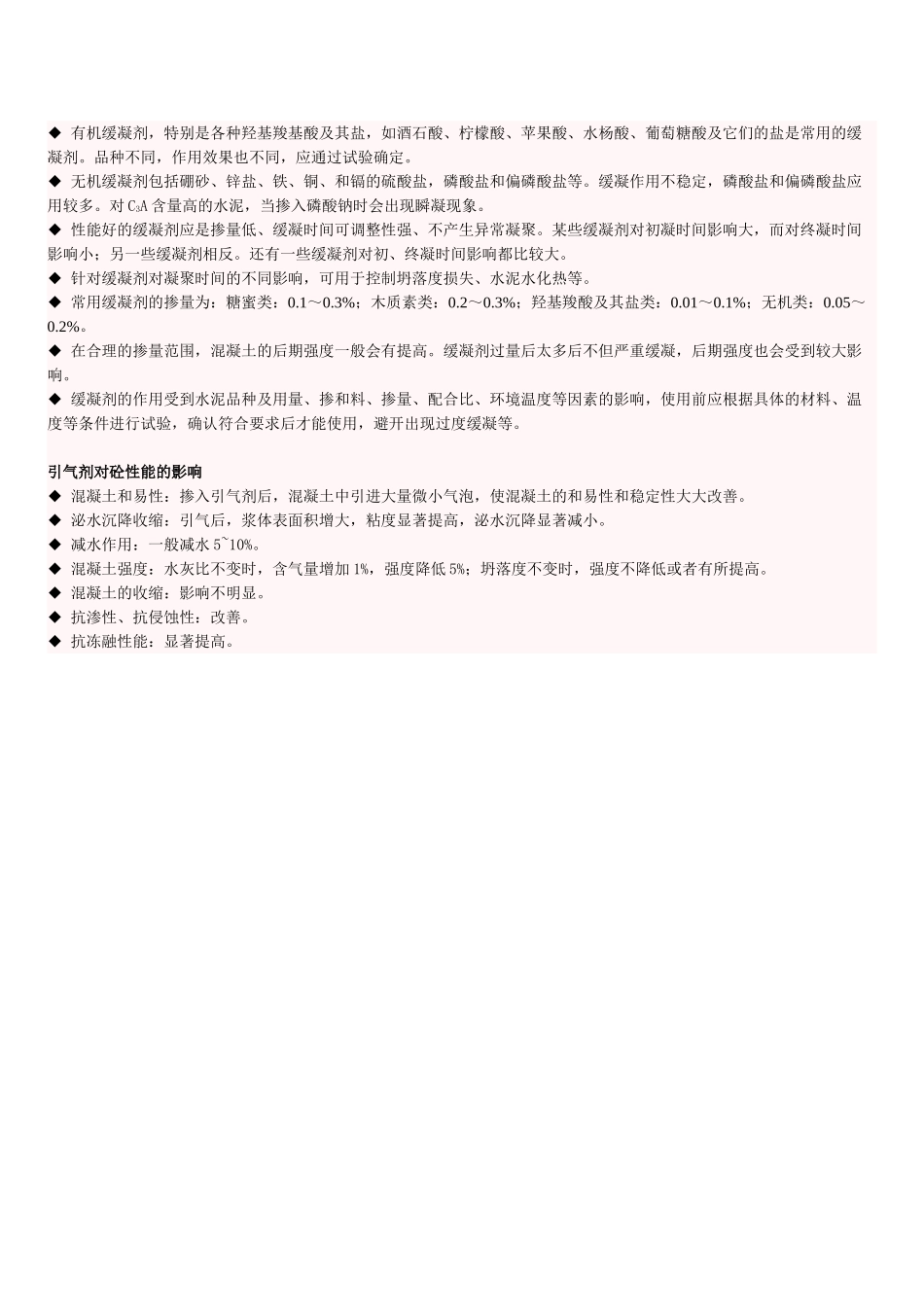

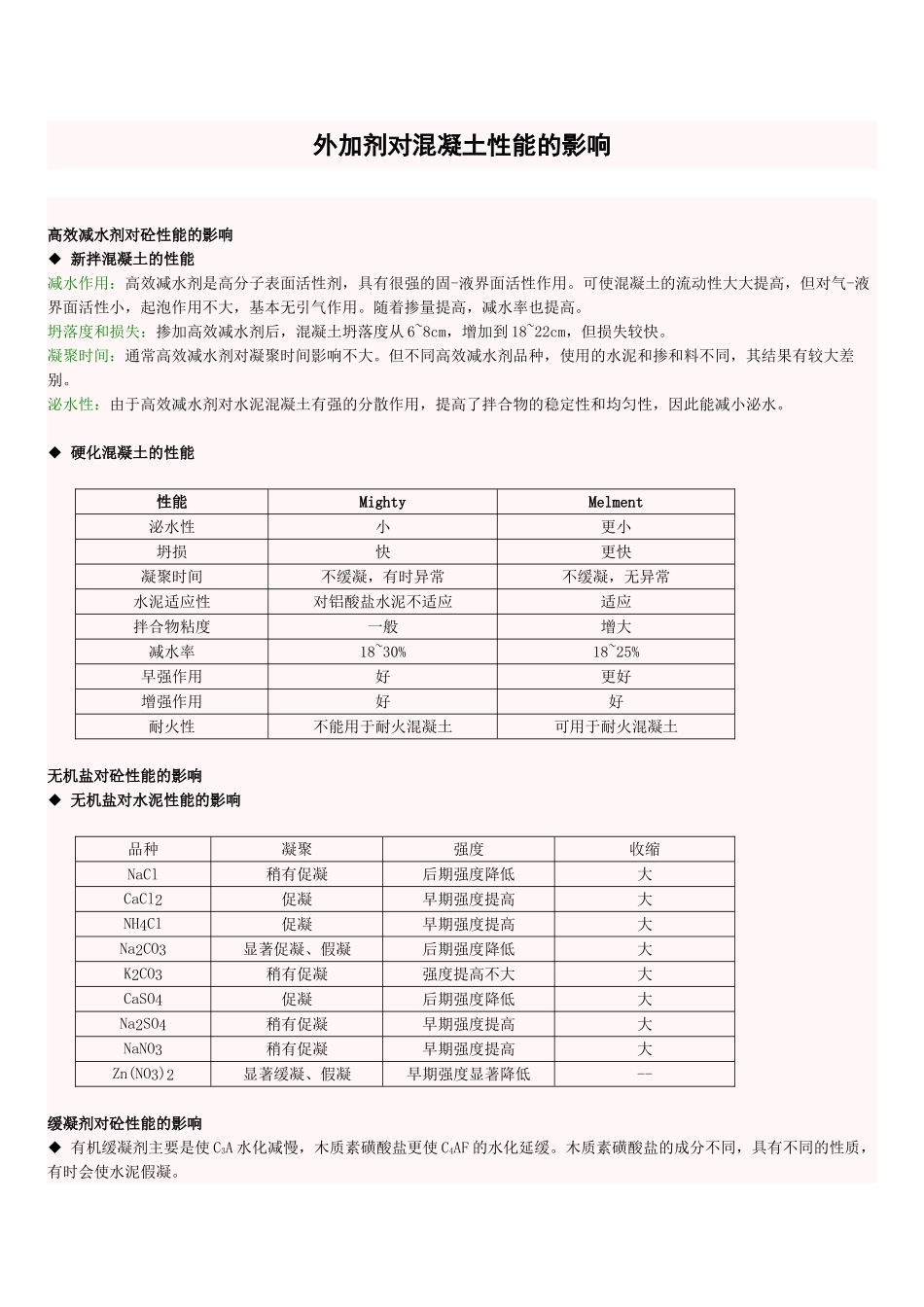

外加剂对混凝土性能的影响 高效减水剂对砼性能的影响◆ 新拌混凝土的性能减水作用：高效减水剂是高分子表面活性剂，具有很强的固-液界面活性作用。可使混凝土的流动性大大提高，但对气-液界面活性小，起泡作用不大，基本无引气作用。随着掺量提高，减水率也提高。坍落度和损失：掺加高效减水剂后，混凝土坍落度从 6~8cm，增加到 18~22cm，但损失较快。凝聚时间：通常高效减水剂对凝聚时间影响不大。但不同高效减水剂品种，使用的水泥和掺和料不同，其结果有较大差别。泌水性：由于高效减水剂对水泥混凝土有强的分散作用，提高了拌合物的稳定性和均匀性，因此能减小泌水。 ◆ 硬化混凝土的性能 性能MightyMelment泌水性小更小坍损快更快凝聚时间不缓凝，有时异常不缓凝，无异常水泥适应性对铝酸盐水泥不适应适应拌合物粘度一般增大减水率18~30%18~25%早强作用好更好增强作用好好耐火性不能用于耐火混凝土可用于耐火混凝土 无机盐对砼性能的影响◆ 无机盐对水泥性能的影响 品种凝聚强度收缩NaCl稍有促凝后期强度降低大CaCl2促凝早期强度提高大NH4Cl促凝早期强度提高大Na2CO3显著促凝、假凝后期强度降低大K2CO3稍有促凝强度提高不大大CaSO4促凝后期强度降低大Na2SO4稍有促凝早期强度提高大NaNO3稍有促凝早期强度提高大Zn(NO3)2显著缓凝、假凝早期强度显著降低-- 缓凝剂对砼性能的影响◆ 有机缓凝剂主要是使 C3A 水化减慢，木质素磺酸盐更使 C4AF 的水化延缓。木质素磺酸盐的成分不同，具有不同的性质，有时会使水泥假凝。◆ 有机缓凝剂，特别是各种羟基羧基酸及其盐，如酒石酸、柠檬酸、苹果酸、水杨酸、葡萄糖酸及它们的盐是常用的缓凝剂。品种不同，作用效果也不同，应通过试验确定。◆ 无机缓凝剂包括硼砂、锌盐、铁、铜、和镉的硫酸盐，磷酸盐和偏磷酸盐等。缓凝作用不稳定，磷酸盐和偏磷酸盐应用较多。对 C3A 含量高的水泥，当掺入磷酸钠时会出现瞬凝现象。◆ 性能好的缓凝剂应是掺量低、缓凝时间可调整性强、不产生异常凝聚。某些缓凝剂对初凝时间影响大，而对终凝时间影响小；另一些缓凝剂相反。还有一些缓凝剂对初、终凝时间影响都比较大。◆ 针对缓凝剂对凝聚时间的不同影响，可用于控制坍落度损失、水泥水化热等。◆ 常用缓凝剂的掺量为：糖蜜类：0.1～0.3%；木质素类：0.2～0.3%；羟基羧酸及其盐类：0.01～0.1%；无机类：0.05～0.2%。◆ 在合理的掺量范围，混凝土的后期强度一般会有提高。缓凝剂过量后太多后不但...
