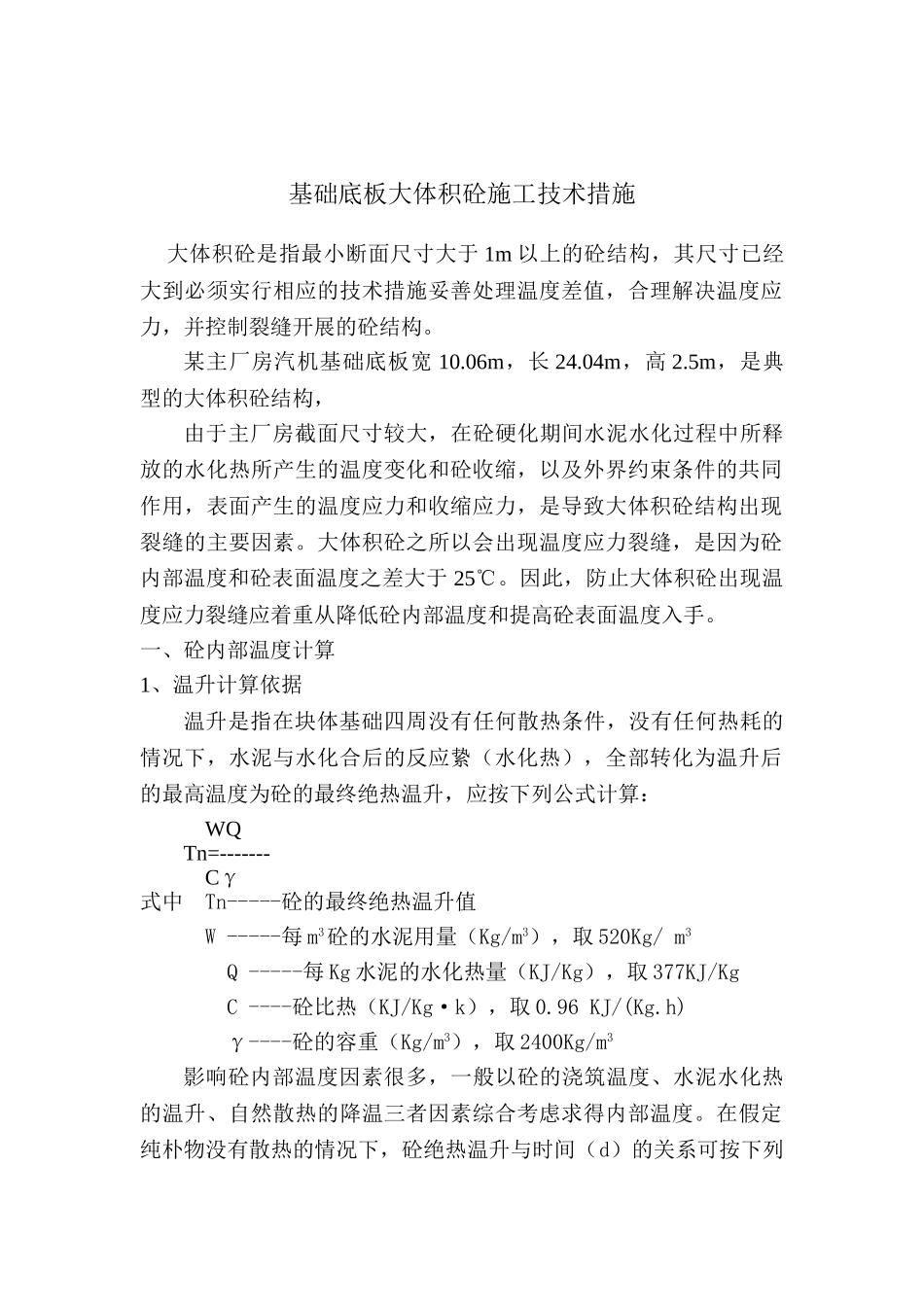

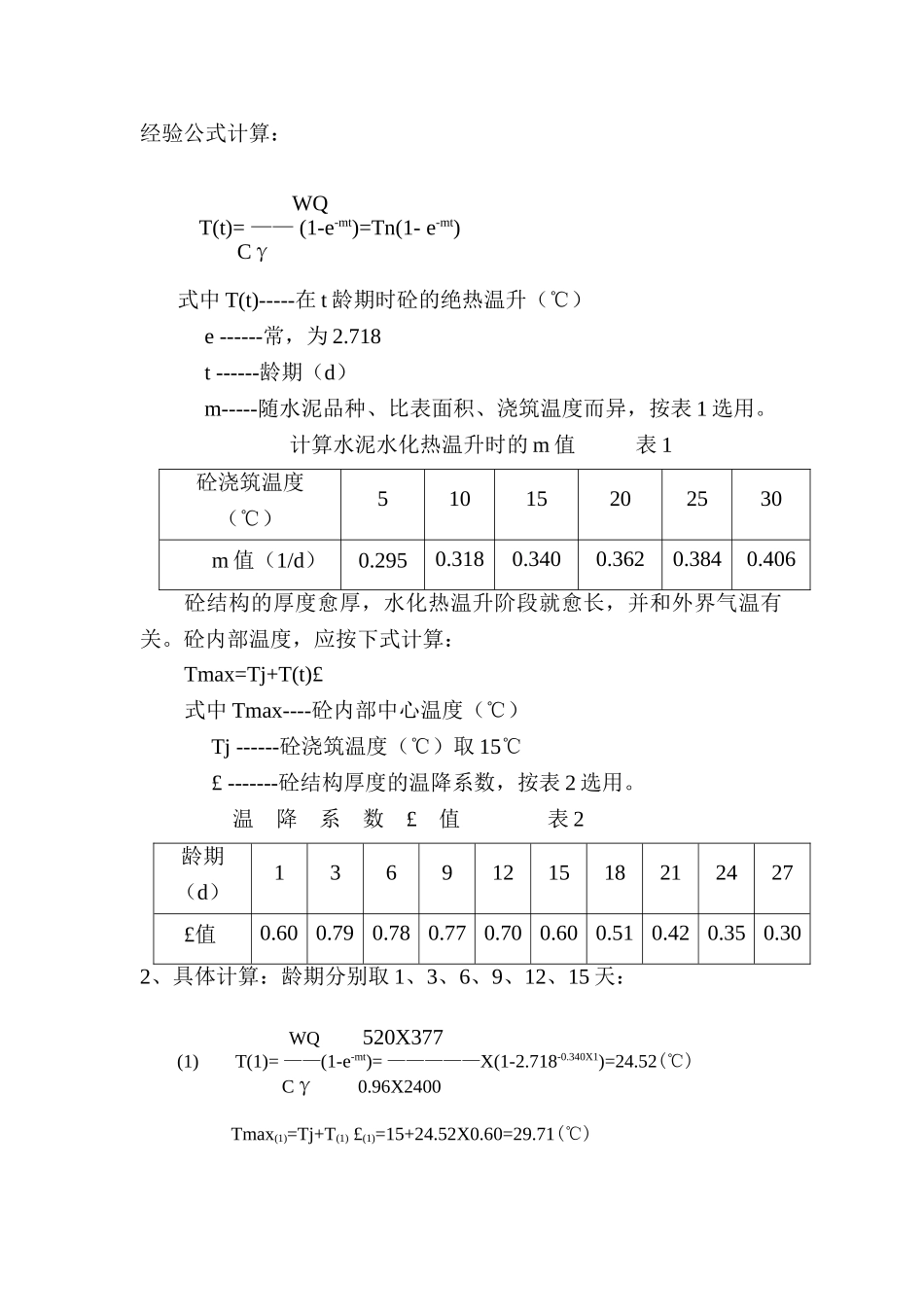

基础底板大体积砼施工技术措施 大体积砼是指最小断面尺寸大于 1m 以上的砼结构，其尺寸已经大到必须实行相应的技术措施妥善处理温度差值，合理解决温度应力，并控制裂缝开展的砼结构。某主厂房汽机基础底板宽 10.06m，长 24.04m，高 2.5m，是典型的大体积砼结构，由于主厂房截面尺寸较大，在砼硬化期间水泥水化过程中所释放的水化热所产生的温度变化和砼收缩，以及外界约束条件的共同作用，表面产生的温度应力和收缩应力，是导致大体积砼结构出现裂缝的主要因素。大体积砼之所以会出现温度应力裂缝，是因为砼内部温度和砼表面温度之差大于 25℃。因此，防止大体积砼出现温度应力裂缝应着重从降低砼内部温度和提高砼表面温度入手。一、砼内部温度计算1、温升计算依据温升是指在块体基础四周没有任何散热条件，没有任何热耗的情况下，水泥与水化合后的反应絷（水化热），全部转化为温升后的最高温度为砼的最终绝热温升，应按下列公式计算： WQTn=------- Cγ式中 Tn-----砼的最终绝热温升值W -----每 m3砼的水泥用量（Kg/m3），取 520Kg/ m3Q -----每 Kg 水泥的水化热量（KJ/Kg），取 377KJ/KgC ----砼比热（KJ/Kg·k），取 0.96 KJ/(Kg.h)γ----砼的容重（Kg/m3），取 2400Kg/m3影响砼内部温度因素很多，一般以砼的浇筑温度、水泥水化热的温升、自然散热的降温三者因素综合考虑求得内部温度。在假定纯朴物没有散热的情况下，砼绝热温升与时间（d）的关系可按下列经验公式计算： WQ T(t)= —— (1-e-mt)=Tn(1- e-mt) Cγ式中 T(t)-----在 t 龄期时砼的绝热温升（℃） e ------常，为 2.718 t ------龄期（d） m-----随水泥品种、比表面积、浇筑温度而异，按表 1 选用。计算水泥水化热温升时的 m 值 表 1砼浇筑温度（℃）51015202530m 值（1/d）0.2950.3180.3400.3620.3840.406砼结构的厚度愈厚，水化热温升阶段就愈长，并和外界气温有关。砼内部温度，应按下式计算：Tmax=Tj+T(t)£ 式中 Tmax----砼内部中心温度（℃） Tj ------砼浇筑温度（℃）取 15℃ £ -------砼结构厚度的温降系数，按表 2 选用。 温 降 系 数 £ 值 表 2龄期（d）1369121518212427£值0.600.790.780.770.700.600.510.420.350.302、具体计算：龄期分别取 1、3、6、9、12、15 天：WQ 520X377(1)T(1)= ——(1-e-mt)= —————X(1-2.718-0.340X1)=24.52(℃) Cγ 0.96X2400 Tmax(1)=Tj+T(1) £(1)=15+24....
