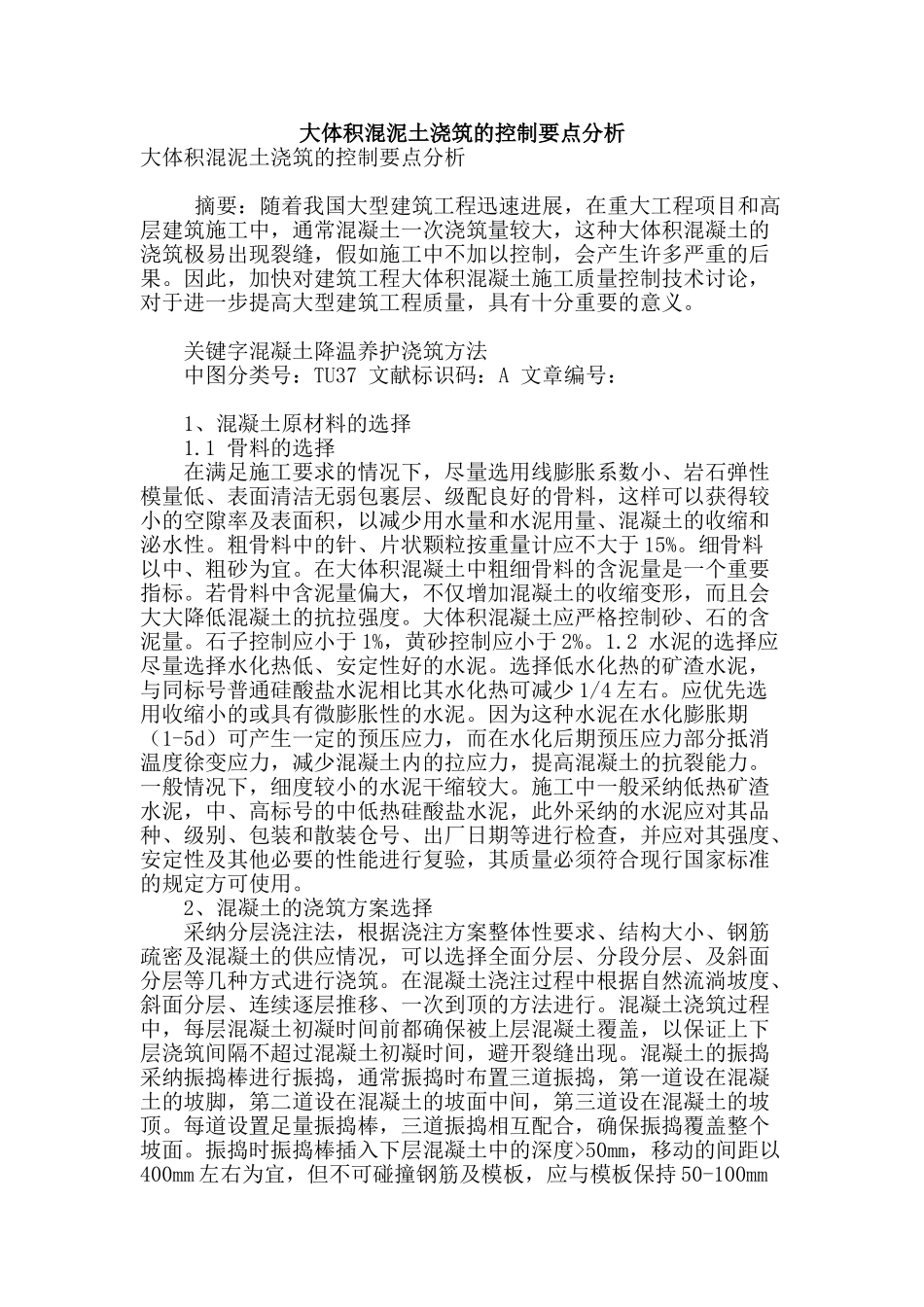

大体积混泥土浇筑的控制要点分析大体积混泥土浇筑的控制要点分析 摘要：随着我国大型建筑工程迅速进展，在重大工程项目和高层建筑施工中，通常混凝土一次浇筑量较大，这种大体积混凝土的浇筑极易出现裂缝，假如施工中不加以控制，会产生许多严重的后果
因此，加快对建筑工程大体积混凝土施工质量控制技术讨论，对于进一步提高大型建筑工程质量，具有十分重要的意义
关键字混凝土降温养护浇筑方法 中图分类号：TU37 文献标识码：A 文章编号： 1、混凝土原材料的选择 1
1 骨料的选择 在满足施工要求的情况下，尽量选用线膨胀系数小、岩石弹性模量低、表面清洁无弱包裹层、级配良好的骨料，这样可以获得较小的空隙率及表面积，以减少用水量和水泥用量、混凝土的收缩和泌水性
粗骨料中的针、片状颗粒按重量计应不大于 15%
细骨料以中、粗砂为宜
在大体积混凝土中粗细骨料的含泥量是一个重要指标
若骨料中含泥量偏大，不仅增加混凝土的收缩变形，而且会大大降低混凝土的抗拉强度
大体积混凝土应严格控制砂、石的含泥量
石子控制应小于 1%，黄砂控制应小于 2%
2 水泥的选择应尽量选择水化热低、安定性好的水泥
选择低水化热的矿渣水泥，与同标号普通硅酸盐水泥相比其水化热可减少 1/4 左右
应优先选用收缩小的或具有微膨胀性的水泥
因为这种水泥在水化膨胀期（1-5d）可产生一定的预压应力，而在水化后期预压应力部分抵消温度徐变应力，减少混凝土内的拉应力，提高混凝土的抗裂能力
一般情况下，细度较小的水泥干缩较大
施工中一般采纳低热矿渣水泥，中、高标号的中低热硅酸盐水泥，此外采纳的水泥应对其品种、级别、包装和散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能进行复验，其质量必须符合现行国家标准的规定方可使用
2、混凝土的浇筑方案选择 采纳分层浇注法，根据浇注方案整体性要求、结构大小、钢筋疏密及混凝土的供应情况，可
