大兴南天然气工程施工组织设计

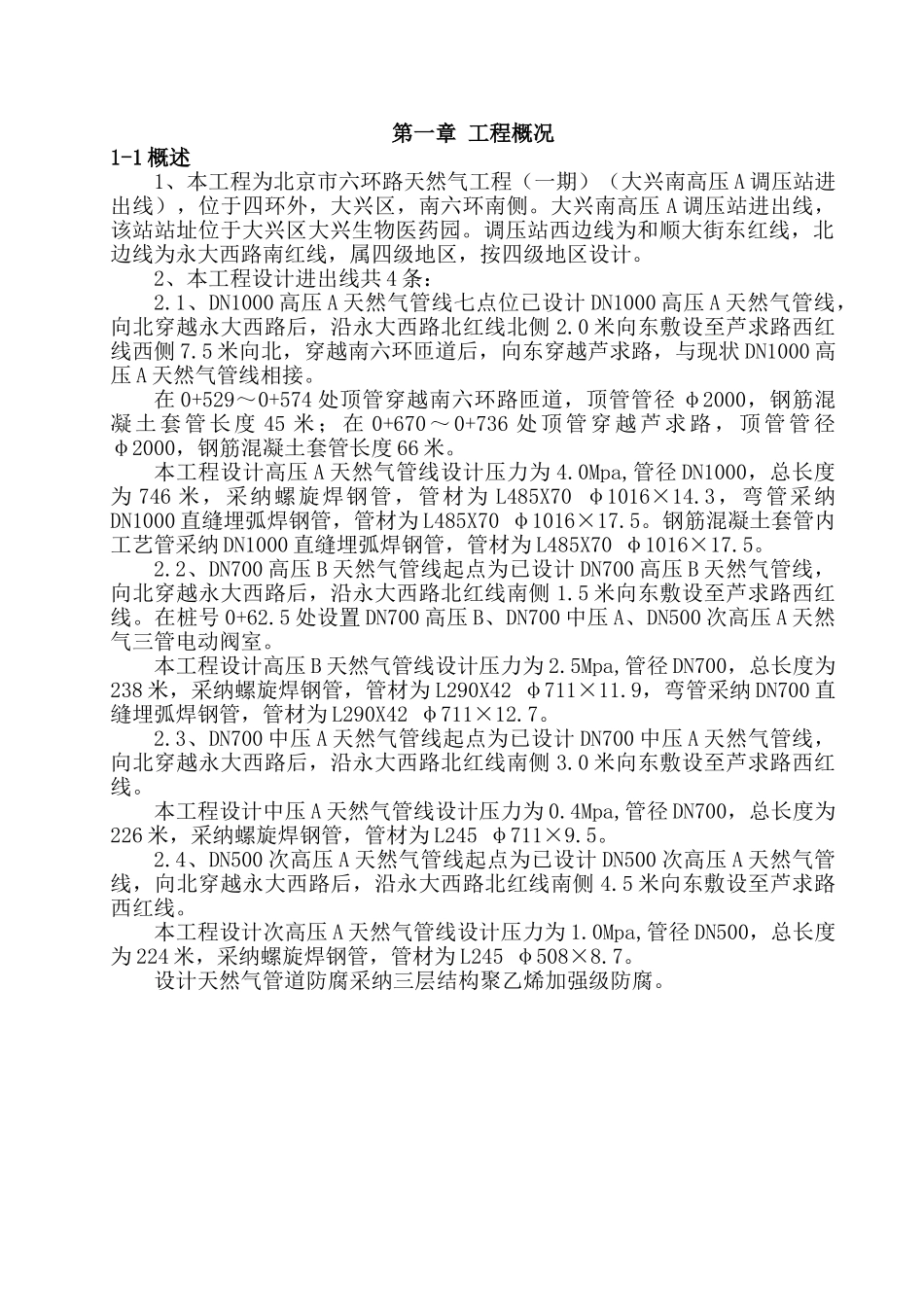

第一章 工程概况1-1 概述1、本工程为北京市六环路天然气工程（一期）（大兴南高压 A 调压站进出线），位于四环外，大兴区，南六环南侧。大兴南高压 A 调压站进出线，该站站址位于大兴区大兴生物医药园。调压站西边线为和顺大街东红线，北边线为永大西路南红线，属四级地区，按四级地区设计。2、本工程设计进出线共 4 条：2.1、DN1000 高压 A 天然气管线七点位已设计 DN1000 高压 A 天然气管线，向北穿越永大西路后，沿永大西路北红线北侧 2.0 米向东敷设至芦求路西红线西侧 7.5 米向北，穿越南六环匝道后，向东穿越芦求路，与现状 DN1000 高压 A 天然气管线相接。在 0+529～0+574 处顶管穿越南六环路匝道，顶管管径 φ2000，钢筋混凝土套管长度 45 米；在 0+670～0+736 处顶管穿越芦求路，顶管管径φ2000，钢筋混凝土套管长度 66 米。本工程设计高压 A 天然气管线设计压力为 4.0Mpa,管径 DN1000，总长度为 746 米，采纳螺旋焊钢管，管材为 L485X70 φ1016×14.3，弯管采纳DN1000 直缝埋弧焊钢管，管材为 L485X70 φ1016×17.5。钢筋混凝土套管内工艺管采纳 DN1000 直缝埋弧焊钢管，管材为 L485X70 φ1016×17.5。2.2、DN700 高压 B 天然气管线起点为已设计 DN700 高压 B 天然气管线，向北穿越永大西路后，沿永大西路北红线南侧 1.5 米向东敷设至芦求路西红线。在桩号 0+62.5 处设置 DN700 高压 B、DN700 中压 A、DN500 次高压 A 天然气三管电动阀室。本工程设计高压 B 天然气管线设计压力为 2.5Mpa,管径 DN700，总长度为238 米，采纳螺旋焊钢管，管材为 L290X42 φ711×11.9，弯管采纳 DN700 直缝埋弧焊钢管，管材为 L290X42 φ711×12.7。2.3、DN700 中压 A 天然气管线起点为已设计 DN700 中压 A 天然气管线，向北穿越永大西路后，沿永大西路北红线南侧 3.0 米向东敷设至芦求路西红线。本工程设计中压 A 天然气管线设计压力为 0.4Mpa,管径 DN700，总长度为226 米，采纳螺旋焊钢管，管材为 L245 φ711×9.5。2.4、DN500 次高压 A 天然气管线起点为已设计 DN500 次高压 A 天然气管线，向北穿越永大西路后，沿永大西路北红线南侧 4.5 米向东敷设至芦求路西红线。本工程设计次高压 A 天然气管线设计压力为 1.0Mpa,管径 DN500，总长度为 224 米，采纳螺旋焊钢管，管材为 L245 φ508×8.7。设计天然气管道防腐采纳三层结构聚乙烯加强级...
