大厦建筑给排水工程毕业设计计算书

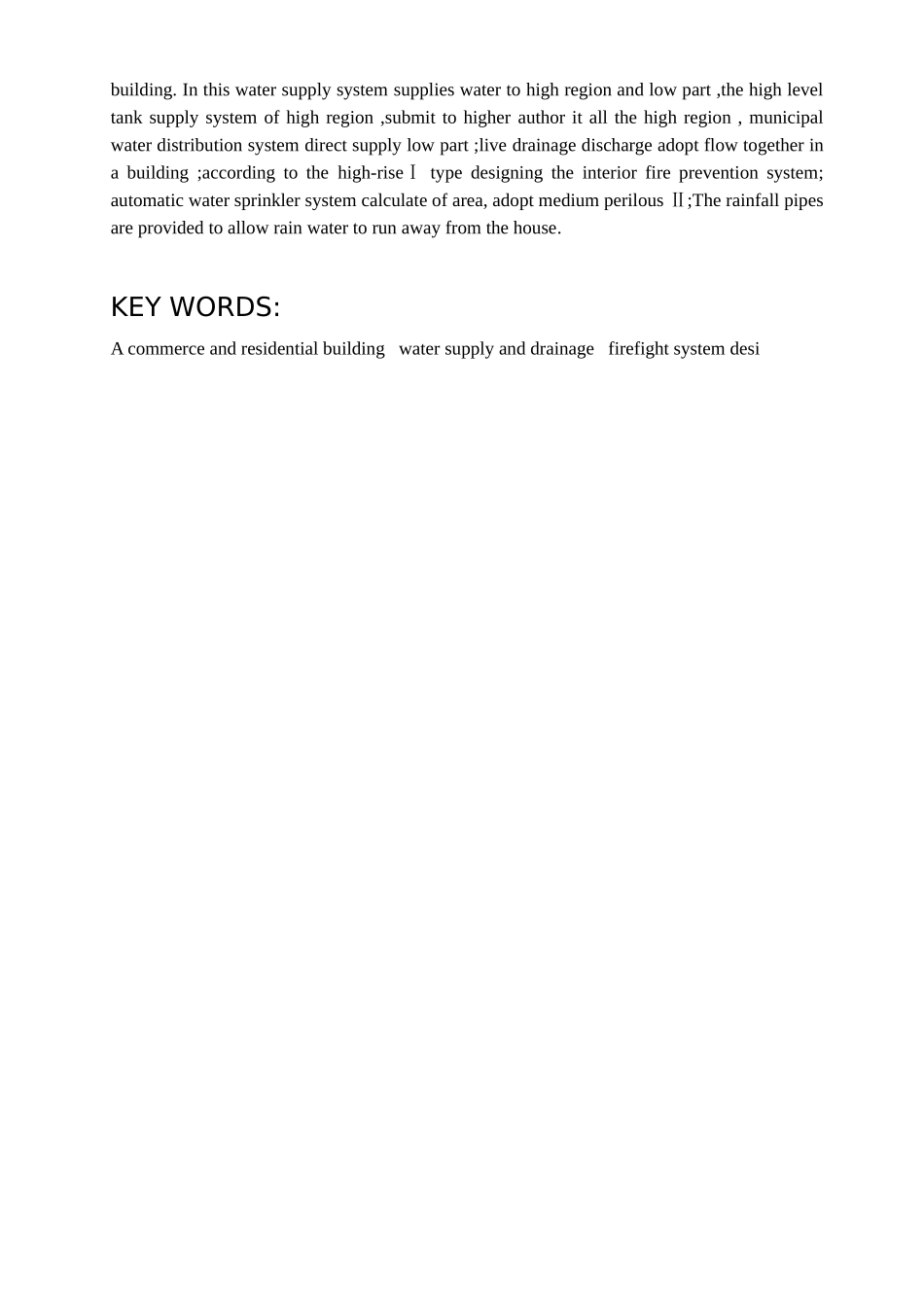

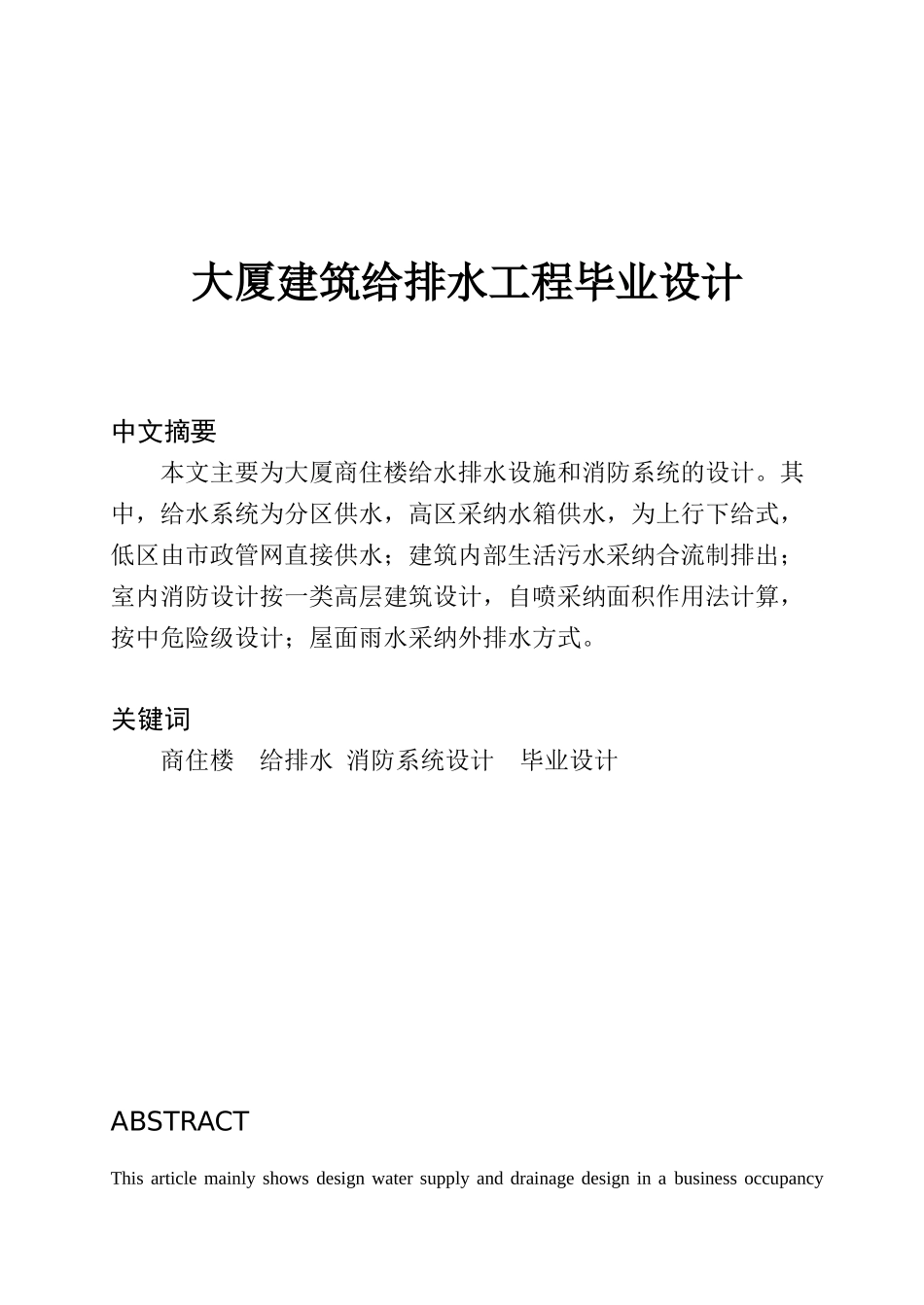

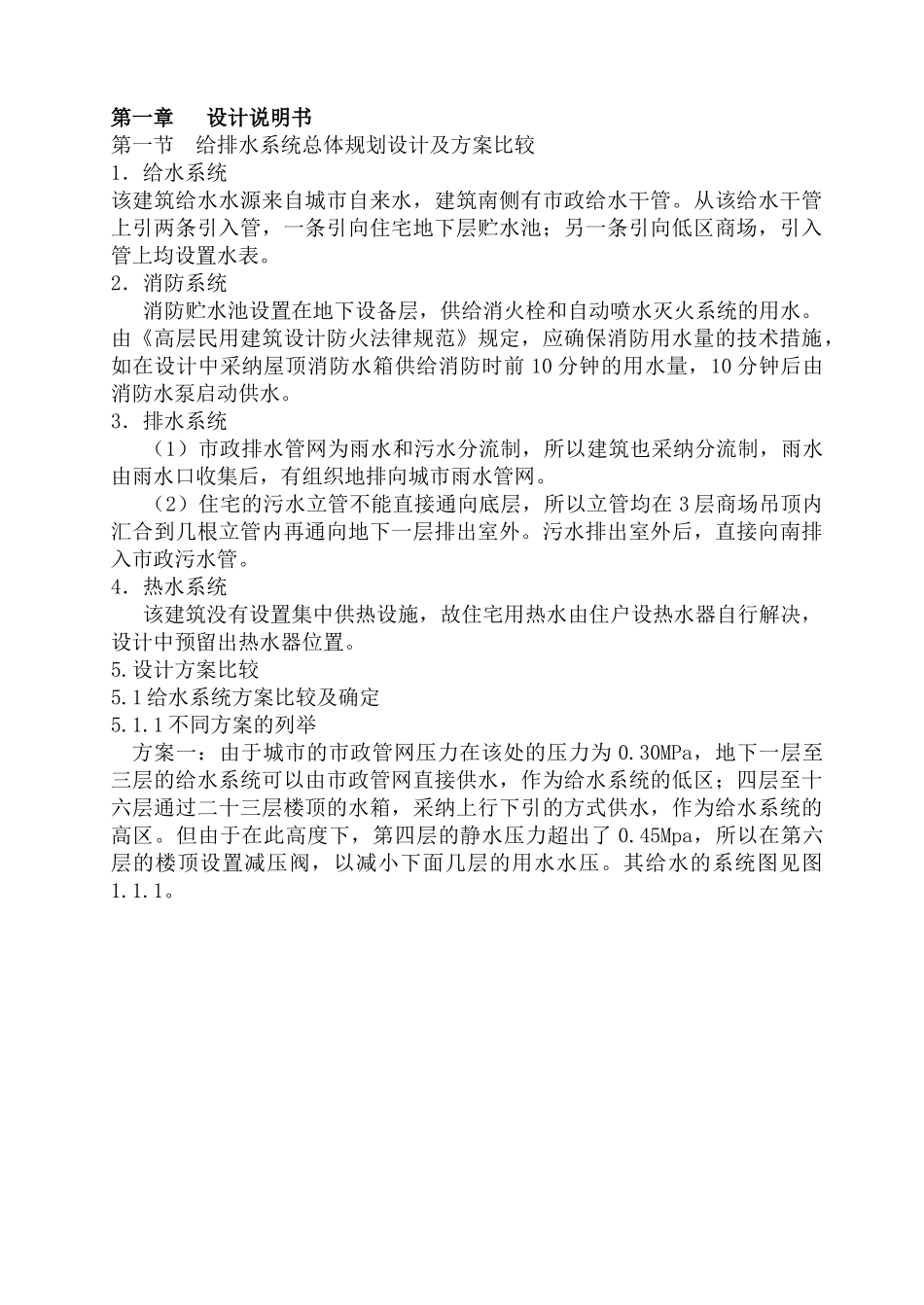

大厦建筑给排水工程毕业设计中文摘要本文主要为大厦商住楼给水排水设施和消防系统的设计。其中，给水系统为分区供水，高区采纳水箱供水，为上行下给式，低区由市政管网直接供水；建筑内部生活污水采纳合流制排出；室内消防设计按一类高层建筑设计，自喷采纳面积作用法计算，按中危险级设计；屋面雨水采纳外排水方式。关键词商住楼 给排水 消防系统设计 毕业设计 ABSTRACTThis article mainly shows design water supply and drainage design in a business occupancy building. In this water supply system supplies water to high region and low part ,the high level tank supply system of high region ,submit to higher author it all the high region , municipal water distribution system direct supply low part ;live drainage discharge adopt flow together in a building ;according to the high-riseⅠ type designing the interior fire prevention system; automatic water sprinkler system calculate of area, adopt medium perilous Ⅱ;The rainfall pipes are provided to allow rain water to run away from the house.KEY WORDS:A commerce and residential building water supply and drainage firefight system desi第一章 设计说明书第一节 给排水系统总体规划设计及方案比较1．给水系统该建筑给水水源来自城市自来水，建筑南侧有市政给水干管。从该给水干管上引两条引入管，一条引向住宅地下层贮水池；另一条引向低区商场，引入管上均设置水表。2．消防系统 消防贮水池设置在地下设备层，供给消火栓和自动喷水灭火系统的用水。由《高层民用建筑设计防火法律规范》规定，应确保消防用水量的技术措施，如在设计中采纳屋顶消防水箱供给消防时前 10 分钟的用水量，10 分钟后由消防水泵启动供水。3．排水系统 （1）市政排水管网为雨水和污水分流制，所以建筑也采纳分流制，雨水由雨水口收集后，有组织地排向城市雨水管网。 （2）住宅的污水立管不能直接通向底层，所以立管均在 3 层商场吊顶内汇合到几根立管内再通向地下一层排出室外。污水排出室外后，直接向南排入市政污水管。4．热水系统 该建筑没有设置集中供热设施，故住宅用热水由住户设热水器自行解决，设计中预留出热水器位置。5...
