承台、系梁施工技术交底

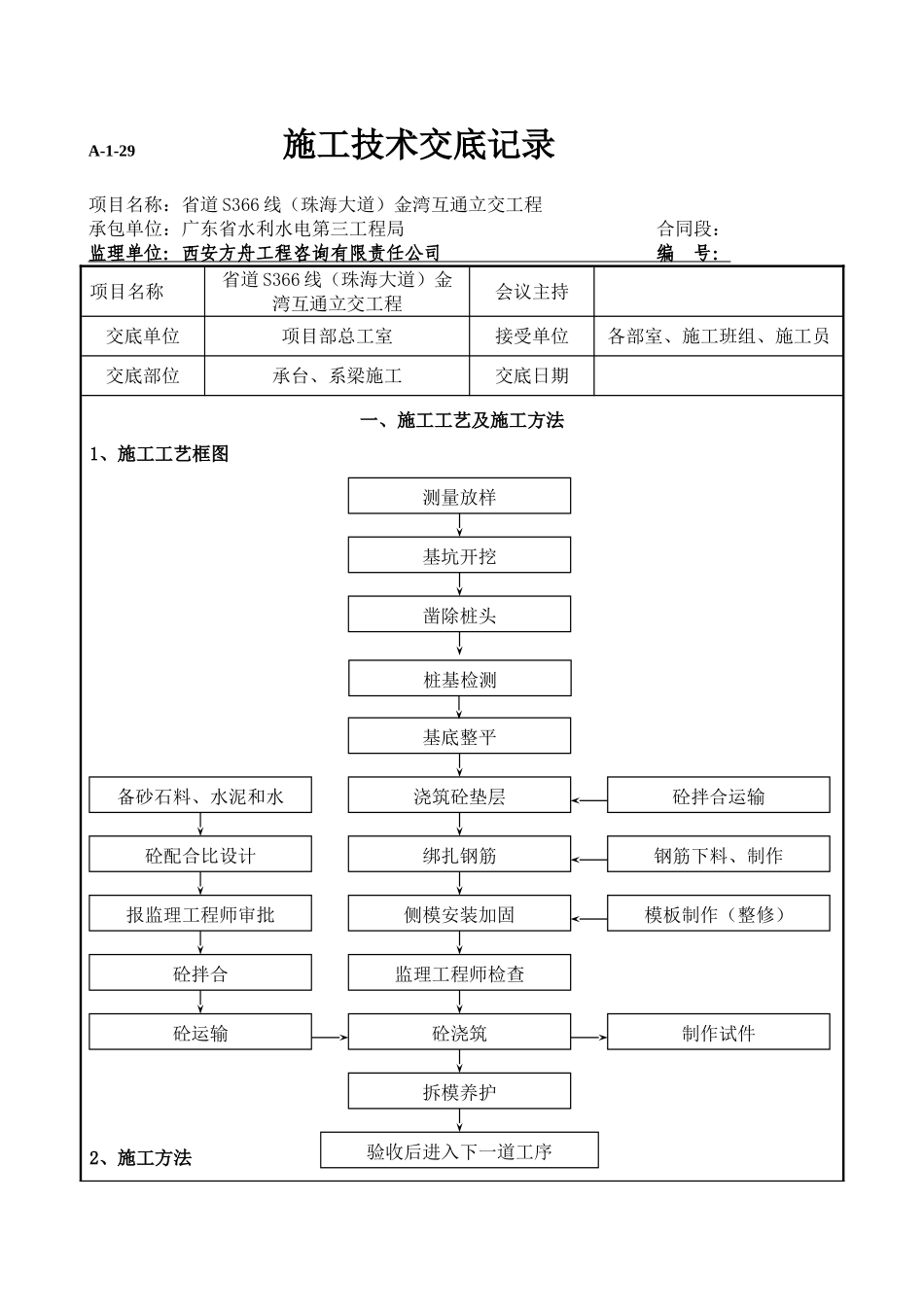

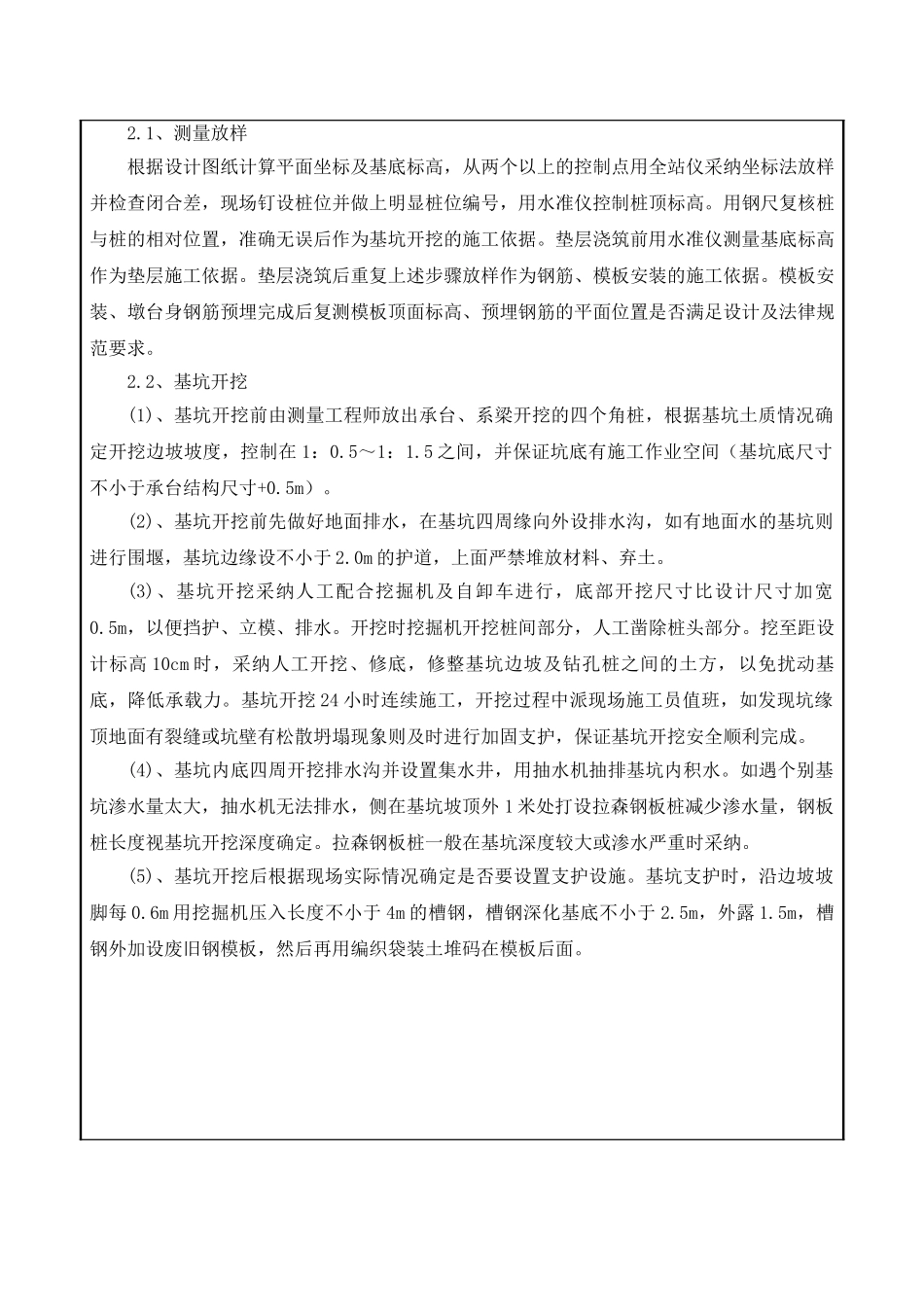

A-1-29 施工技术交底记录项目名称：省道 S366 线（珠海大道）金湾互通立交工程承包单位：广东省水利水电第三工程局 合同段： 监理单位：西安方舟工程咨询有限责任公司 编 号： 项目名称省道 S366 线（珠海大道）金湾互通立交工程会议主持交底单位项目部总工室接受单位各部室、施工班组、施工员交底部位承台、系梁施工交底日期一、施工工艺及施工方法1、施工工艺框图2、施工方法测量放样基坑开挖凿除桩头基底整平浇筑砼垫层绑扎钢筋侧模安装加固监理工程师检查砼浇筑拆模养护验收后进入下一道工序备砂石料、水泥和水砼配合比设计报监理工程师审批砼拌合砼运输砼拌合运输钢筋下料、制作模板制作（整修）制作试件桩基检测2.1、测量放样根据设计图纸计算平面坐标及基底标高，从两个以上的控制点用全站仪采纳坐标法放样并检查闭合差，现场钉设桩位并做上明显桩位编号，用水准仪控制桩顶标高。用钢尺复核桩与桩的相对位置，准确无误后作为基坑开挖的施工依据。垫层浇筑前用水准仪测量基底标高作为垫层施工依据。垫层浇筑后重复上述步骤放样作为钢筋、模板安装的施工依据。模板安装、墩台身钢筋预埋完成后复测模板顶面标高、预埋钢筋的平面位置是否满足设计及法律规范要求。2.2、基坑开挖(1)、基坑开挖前由测量工程师放出承台、系梁开挖的四个角桩，根据基坑土质情况确定开挖边坡坡度，控制在 1：0.5～1：1.5 之间，并保证坑底有施工作业空间（基坑底尺寸不小于承台结构尺寸+0.5m）。(2)、基坑开挖前先做好地面排水，在基坑四周缘向外设排水沟，如有地面水的基坑则进行围堰，基坑边缘设不小于 2.0m 的护道，上面严禁堆放材料、弃土。(3)、基坑开挖采纳人工配合挖掘机及自卸车进行，底部开挖尺寸比设计尺寸加宽0.5m，以便挡护、立模、排水。开挖时挖掘机开挖桩间部分，人工凿除桩头部分。挖至距设计标高 10cm 时，采纳人工开挖、修底，修整基坑边坡及钻孔桩之间的土方，以免扰动基底，降低承载力。基坑开挖 24 小时连续施工，开挖过程中派现场施工员值班，如发现坑缘顶地面有裂缝或坑壁有松散坍塌现象则及时进行加固支护，保证基坑开挖安全顺利完成。(4)、基坑内底四周开挖排水沟并设置集水井，用抽水机抽排基坑内积水。如遇个别基坑渗水量太大，抽水机无法排水，侧在基坑坡顶外 1 米处打设拉森钢板桩减少渗水量，钢板桩长度视基坑开挖深度确定。拉森钢板桩一般在基坑深度较大或渗水严重时采纳。(5)、基坑开挖后根据现场实际情况确定是...
