承德某钢厂回转窑模板脚手架施工方案VIP专享

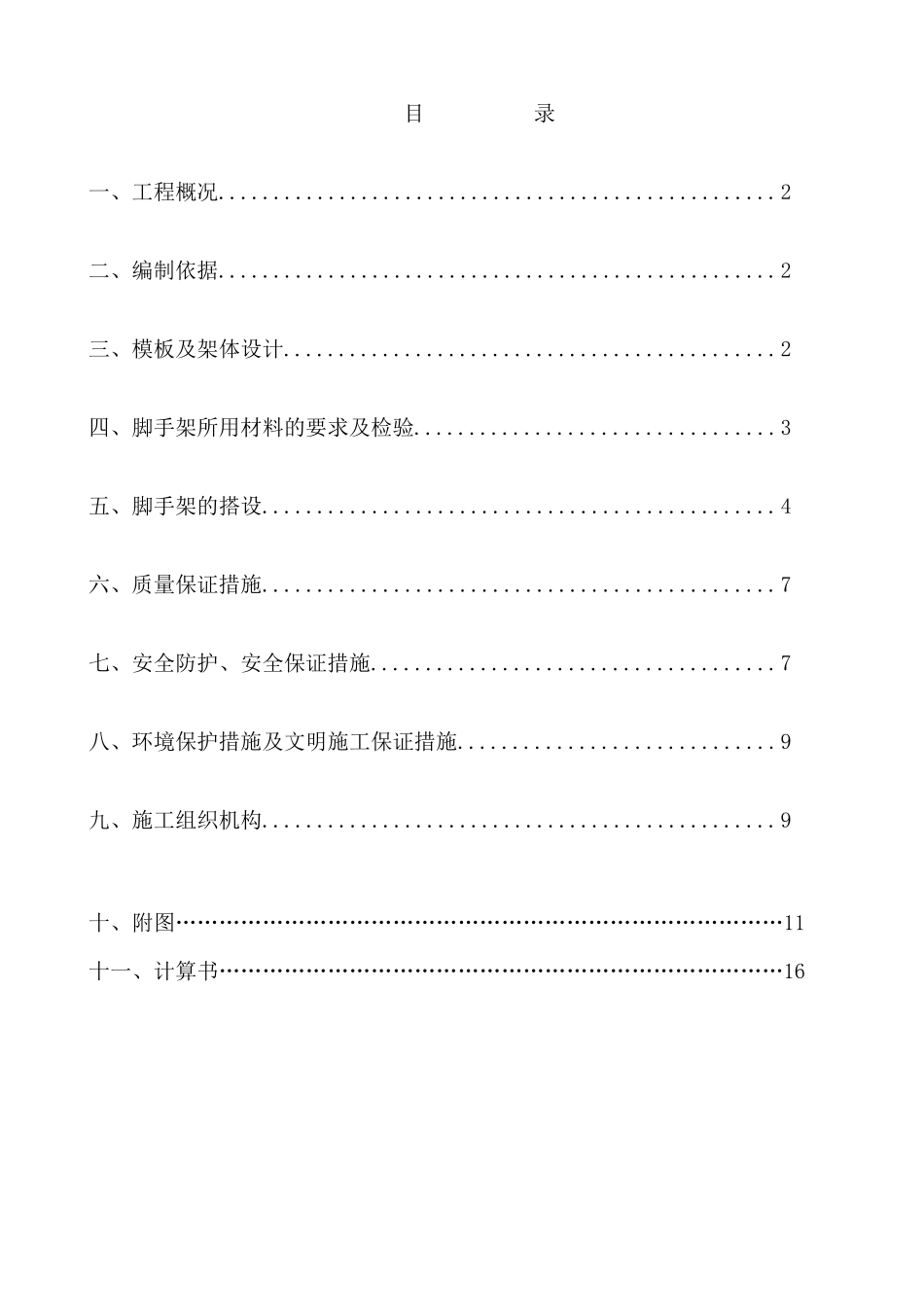

目 录一、工程概况...................................................2二、编制依据...................................................2三、模板及架体设计.............................................2四、脚手架所用材料的要求及检验.................................3五、脚手架的搭设...............................................4六、质量保证措施...............................................7七、安全防护、安全保证措施.....................................7八、环境保护措施及文明施工保证措施.............................9九、施工组织机构...............................................9十、附图…………………………………………………………………………11十一、计算书……………………………………………………………………16一、工程概况本工程位于****钢院内，±0.000 相当于绝对标高 404.0m。****钢厂区的抗震设防烈度为 6 度，回转窑基础按非抗震考虑。由于地基较软，基础为D=400 灌注桩基础，地基载力特征值为 900KPa。回转窑共 8 个独立基础，基础形式统一，都为 1.4m（SJ-4 为 1.5m 厚底板）厚底板，大截面柱子连接顶板，顶板厚度较大，SJ-1.2.3 为 2.3m，SJ-4 最厚处达 2.795m，板顶高为 7.437～9.736m（见附图）。二、编制依据《****钢新钒厂工程图纸》…………………………承德****工程设计有限公司《建筑施工扣件式钢管脚手架安全技术法律规范》（2025 版）………(JGJ130-2001)（2025 年版）《混凝土结构工程施工质量验收法律规范》……………………………GB50204－2025《承钢工程施工组织设计》三、模板及架体设计1、顶板模板采纳 12mm 竹胶板，板底木楞间距为 300mm，采纳 150×150 木方，板底小横杆间距 300mm，采纳 100×100 木方。立杆顶部与木方之间用 U 托连接，模板支撑架采纳钢管扣件式脚手架。柱 模 采 纳 12mm 竹 胶 板 ， 背 楞 间 距 为 300mm ， 采 纳 100×100 木 方 ，φ48×3.2mm 短钢管加固，每层柱长边均匀设置５根 φ １２对拉螺栓，短边方向设置３根，相临两层对拉螺栓的设置间距不大于 600mm。2、脚手架设计：本次搭设的脚手架从-1.600m 至+6.500m，立杆纵距（跨度方向）0.6m，步距 0.9m，排距 0.６ m，顶板四周 1m 宽 400mm 厚板带均匀设置两排立杆，立杆纵横间距 600mm，步距 900。见附图。横、纵向...
