技术交底脚手架工程

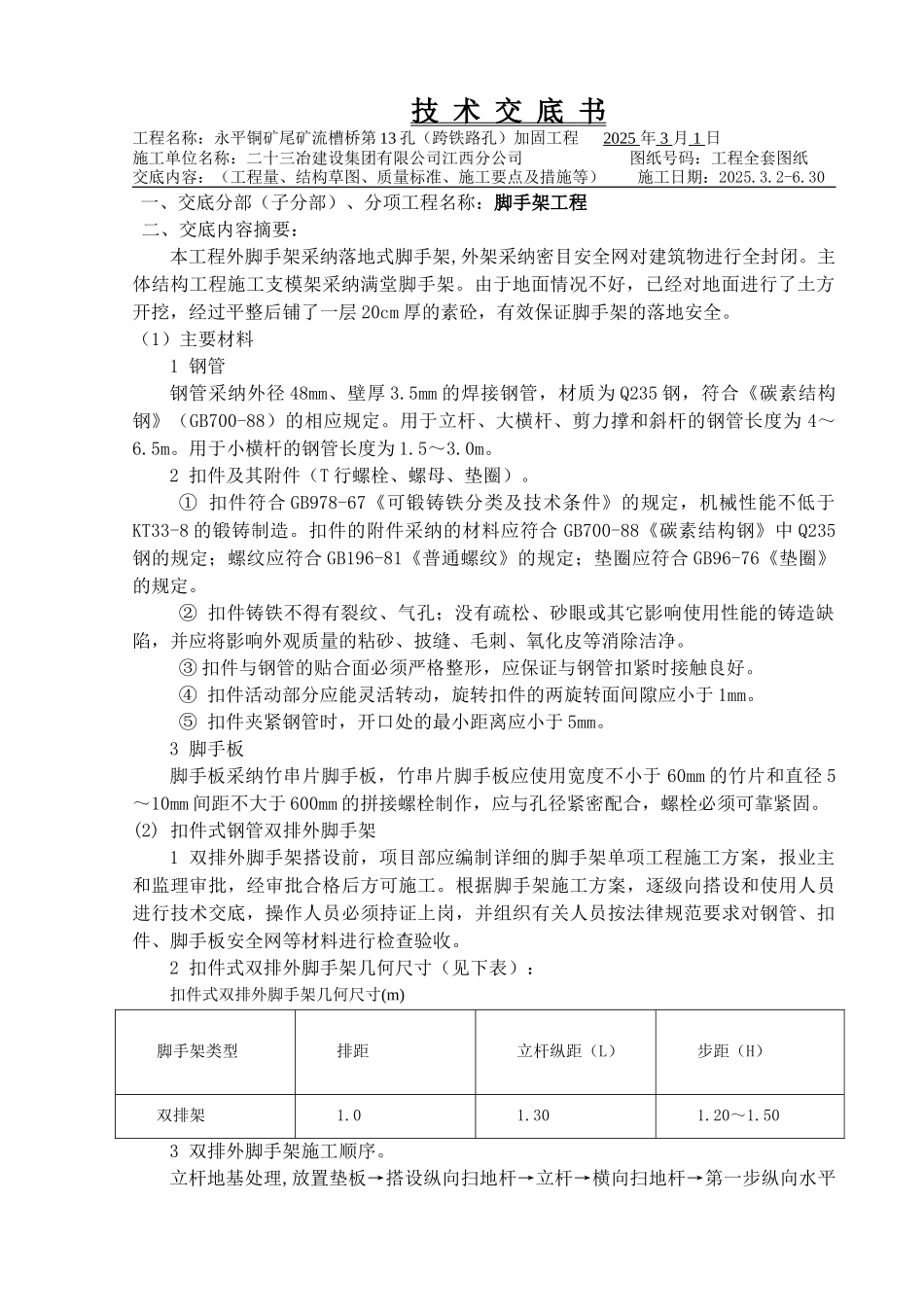

技 术 交 底 书 工程名称：永平铜矿尾矿流槽桥第 13 孔（跨铁路孔）加固工程 2025 年 3 月 1 日施工单位名称：二十三冶建设集团有限公司江西分公司 图纸号码：工程全套图纸 交底内容：（工程量、结构草图、质量标准、施工要点及措施等） 施工日期：2025.3.2-6.30一、交底分部（子分部）、分项工程名称：脚手架工程二、交底内容摘要：本工程外脚手架采纳落地式脚手架,外架采纳密目安全网对建筑物进行全封闭。主体结构工程施工支模架采纳满堂脚手架。由于地面情况不好，已经对地面进行了土方开挖，经过平整后铺了一层 20cm 厚的素砼，有效保证脚手架的落地安全。（1）主要材料1 钢管钢管采纳外径 48mm、壁厚 3.5mm 的焊接钢管，材质为 Q235 钢，符合《碳素结构钢》（GB700-88）的相应规定。用于立杆、大横杆、剪力撑和斜杆的钢管长度为 4～6.5m。用于小横杆的钢管长度为 1.5～3.0m。2 扣件及其附件（T 行螺栓、螺母、垫圈）。① 扣件符合 GB978-67《可锻铸铁分类及技术条件》的规定，机械性能不低于KT33-8 的锻铸制造。扣件的附件采纳的材料应符合 GB700-88《碳素结构钢》中 Q235钢的规定；螺纹应符合 GB196-81《普通螺纹》的规定；垫圈应符合 GB96-76《垫圈》的规定。② 扣件铸铁不得有裂纹、气孔；没有疏松、砂眼或其它影响使用性能的铸造缺陷，并应将影响外观质量的粘砂、披缝、毛刺、氧化皮等消除洁净。③ 扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。④ 扣件活动部分应能灵活转动，旋转扣件的两旋转面间隙应小于 1mm。⑤ 扣件夹紧钢管时，开口处的最小距离应小于 5mm。3 脚手板脚手板采纳竹串片脚手板，竹串片脚手板应使用宽度不小于 60mm 的竹片和直径 5～10mm 间距不大于 600mm 的拼接螺栓制作，应与孔径紧密配合，螺栓必须可靠紧固。(2) 扣件式钢管双排外脚手架1 双排外脚手架搭设前，项目部应编制详细的脚手架单项工程施工方案，报业主和监理审批，经审批合格后方可施工。根据脚手架施工方案，逐级向搭设和使用人员进行技术交底，操作人员必须持证上岗，并组织有关人员按法律规范要求对钢管、扣件、脚手板安全网等材料进行检查验收。2 扣件式双排外脚手架几何尺寸（见下表）：扣件式双排外脚手架几何尺寸(m)脚手架类型排距立杆纵距（L）步距（H）双排架1.01.301.20～1.503 双排外脚手架施工顺序。立杆地基处理,放置垫板→搭设纵向扫地杆→立杆→横向扫地杆→第一步...
