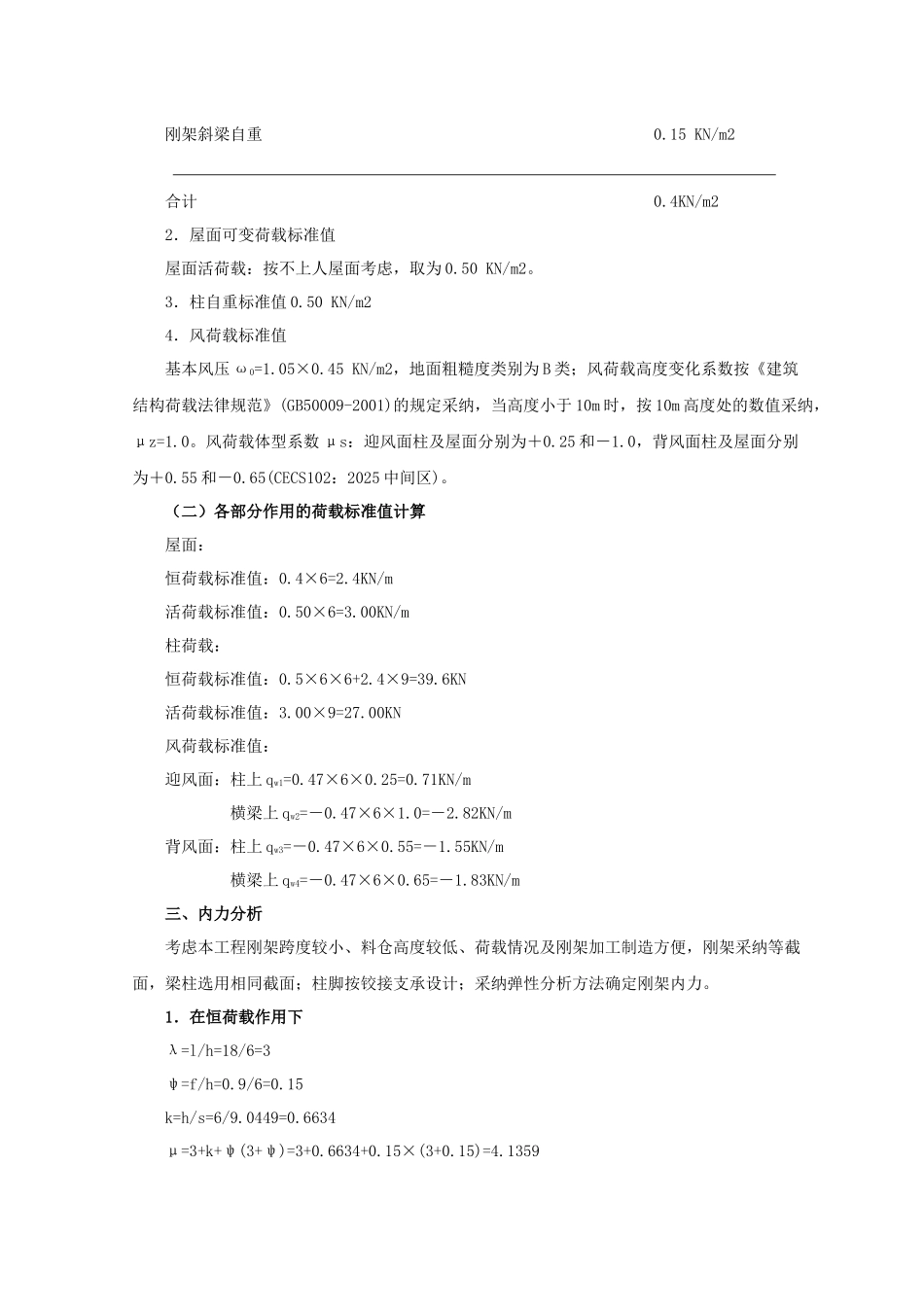

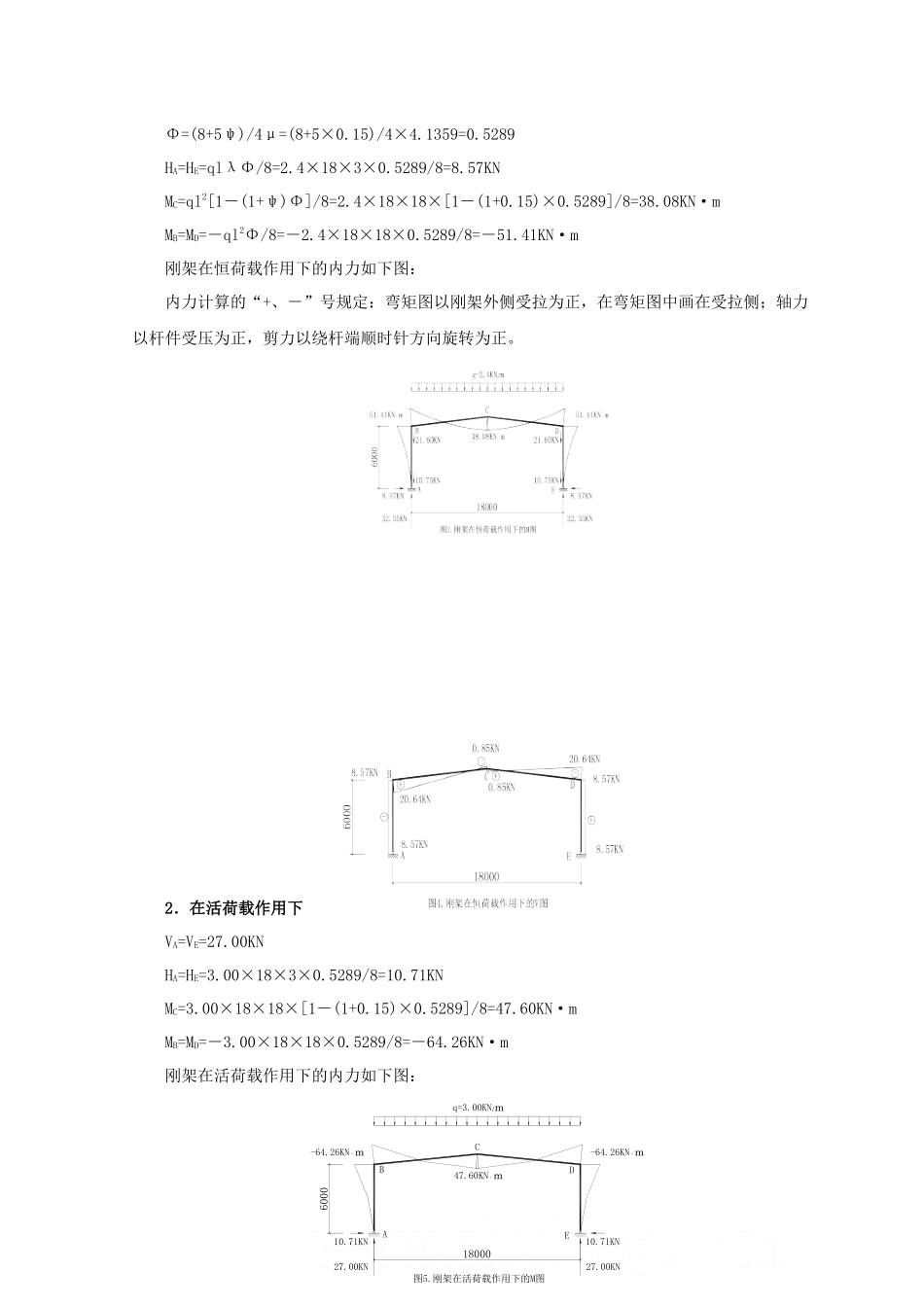

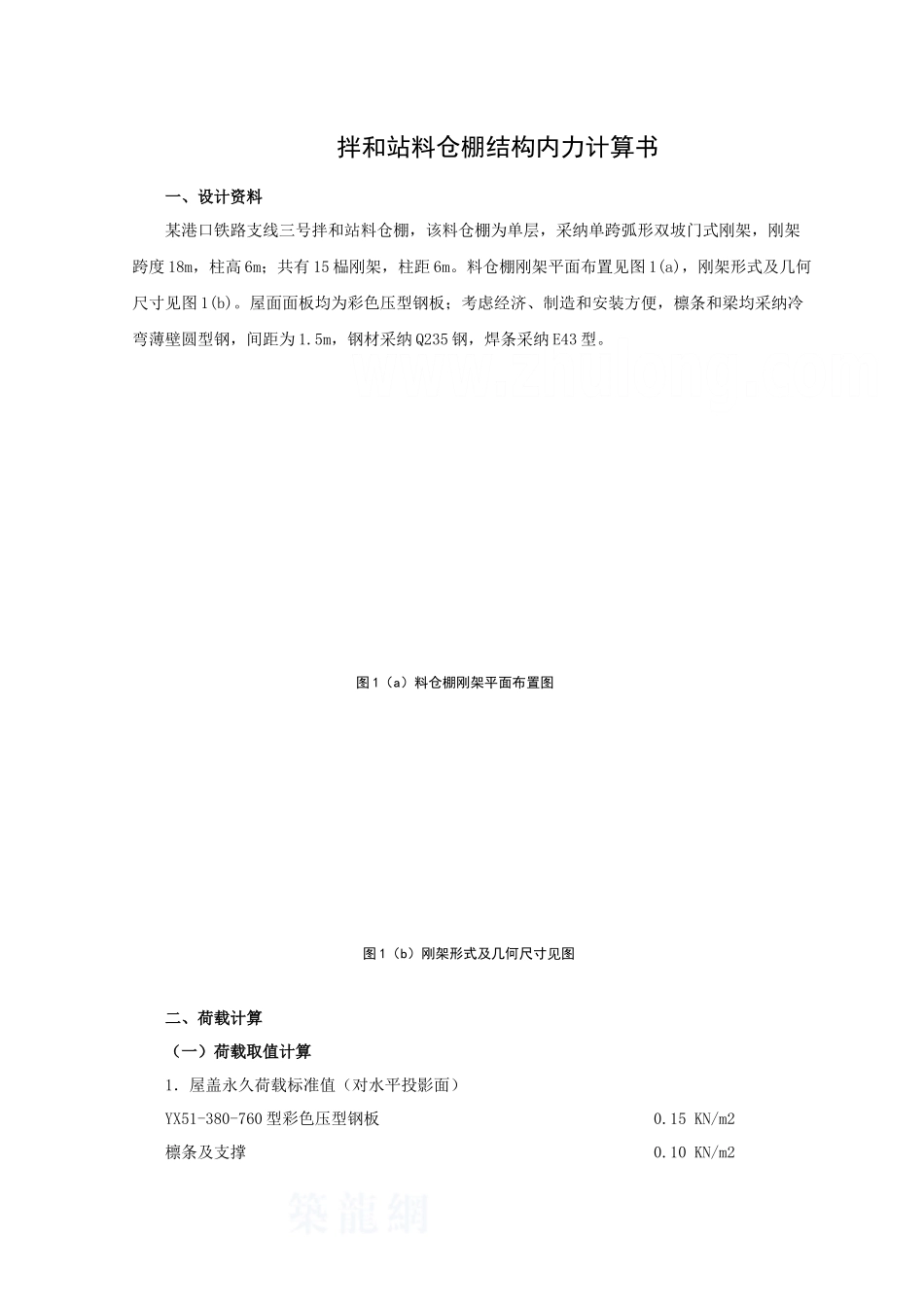

拌和站料仓棚结构内力计算书一、设计资料某港口铁路支线三号拌和站料仓棚，该料仓棚为单层，采纳单跨弧形双坡门式刚架，刚架跨度 18m，柱高 6m；共有 15 榀刚架，柱距 6m。料仓棚刚架平面布置见图 1(a)，刚架形式及几何尺寸见图 1(b)。屋面面板均为彩色压型钢板；考虑经济、制造和安装方便，檩条和梁均采纳冷弯薄壁圆型钢，间距为 1.5m，钢材采纳 Q235 钢，焊条采纳 E43 型。图 1（a）料仓棚刚架平面布置图图 1（b）刚架形式及几何尺寸见图二、荷载计算（一）荷载取值计算1．屋盖永久荷载标准值（对水平投影面）YX51-380-760 型彩色压型钢板0.15 KN/m2檩条及支撑0.10 KN/m2刚架斜梁自重0.15 KN/m2 合计0.4KN/m22．屋面可变荷载标准值屋面活荷载：按不上人屋面考虑，取为 0.50 KN/m2。3．柱自重标准值 0.50 KN/m24．风荷载标准值基本风压 ω0=1.05×0.45 KN/m2，地面粗糙度类别为 B 类；风荷载高度变化系数按《建筑结构荷载法律规范》(GB50009-2001)的规定采纳，当高度小于 10m 时，按 10m 高度处的数值采纳，μz=1.0。风荷载体型系数 μs：迎风面柱及屋面分别为＋0.25 和－1.0，背风面柱及屋面分别为＋0.55 和－0.65(CECS102：2025 中间区)。（二）各部分作用的荷载标准值计算屋面：恒荷载标准值：0.4×6=2.4KN/m活荷载标准值：0.50×6=3.00KN/m柱荷载：恒荷载标准值：0.5×6×6+2.4×9=39.6KN活荷载标准值：3.00×9=27.00KN风荷载标准值：迎风面：柱上 qw1=0.47×6×0.25=0.71KN/m横梁上 qw2=－0.47×6×1.0=－2.82KN/m背风面：柱上 qw3=－0.47×6×0.55=－1.55KN/m横梁上 qw4=－0.47×6×0.65=－1.83KN/m三、内力分析考虑本工程刚架跨度较小、料仓高度较低、荷载情况及刚架加工制造方便，刚架采纳等截面，梁柱选用相同截面；柱脚按铰接支承设计；采纳弹性分析方法确定刚架内力。1．在恒荷载作用下λ=l/h=18/6=3ψ=f/h=0.9/6=0.15k=h/s=6/9.0449=0.6634μ=3+k+ψ(3+ψ)=3+0.6634+0.15×(3+0.15)=4.1359Φ=(8+5ψ)/4μ=(8+5×0.15)/4×4.1359=0.5289HA=HE=qlλΦ/8=2.4×18×3×0.5289/8=8.57KNMC=ql2[1－(1+ψ)Φ]/8=2.4×18×18×[1－(1+0.15)×0.5289]/8=38.08KN·mMB=MD=－ql2Φ/8=－2.4×18×18×0.5289/8=－51.41KN·m刚架在恒荷载作用下的内力如下图：内力计算的“+、－”号规定：弯矩图以刚架外侧受拉为正，在弯矩图中画在受拉侧；轴力以杆件受压为正，剪力以绕杆端顺时针方向旋转为正。2．在活荷...
