挡土墙防护技术交底

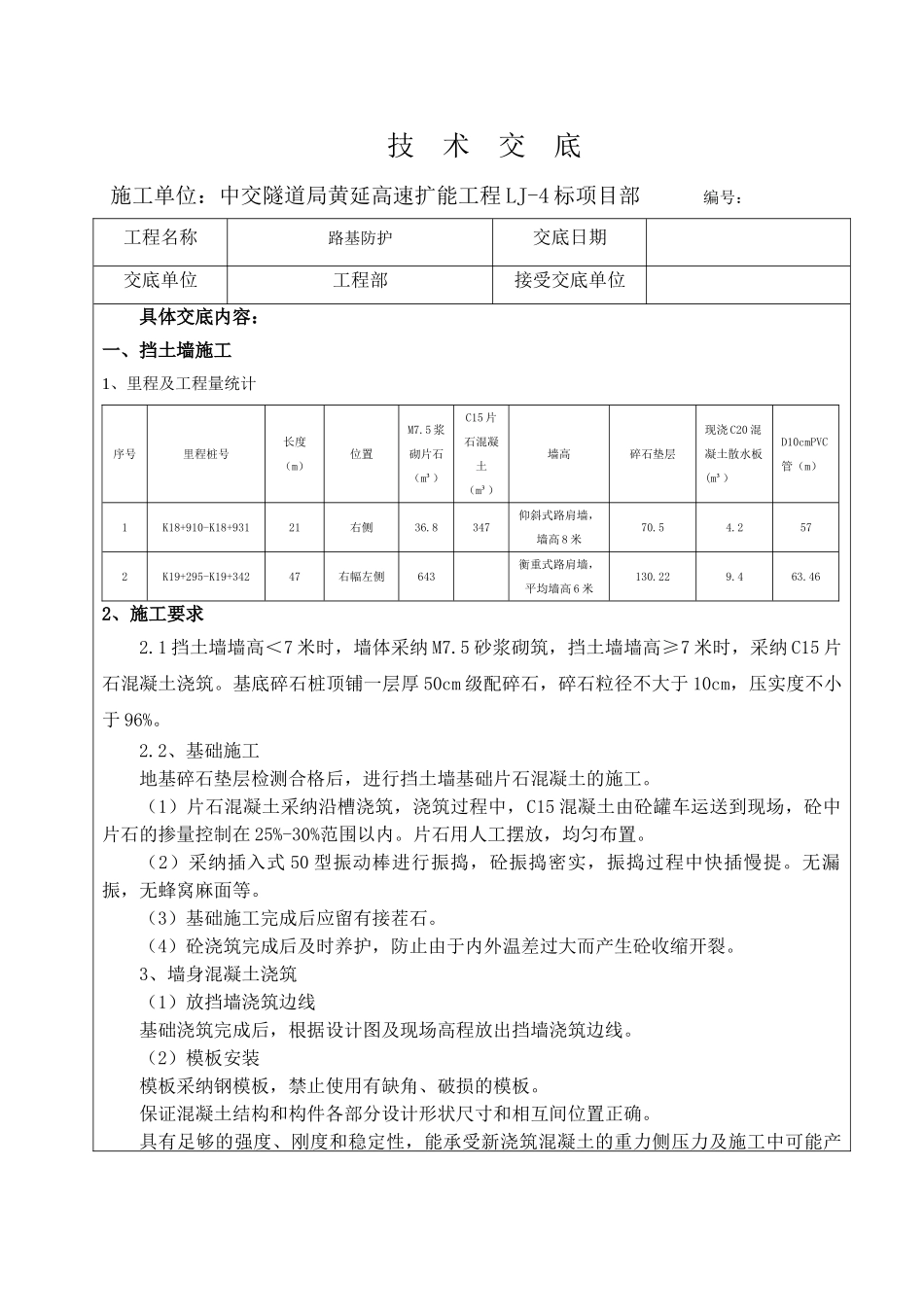

技 术 交 底施工单位：中交隧道局黄延高速扩能工程 LJ-4 标项目部 编号：工程名称路基防护交底日期交底单位工程部接受交底单位具体交底内容：一、挡土墙施工1、里程及工程量统计序号里程桩号长度（m）位置M7.5 浆砌片石（m³）C15 片石混凝土（m³）墙高碎石垫层现浇 C20 混凝土散水板(m³）D10cmPVC管（m）1K18+910-K18+93121右侧36.8347仰斜式路肩墙，墙高 8 米70.54.2572K19+295-K19+34247右幅左侧643 衡重式路肩墙，平均墙高 6 米130.229.463.462、施工要求2.1 挡土墙墙高＜7 米时，墙体采纳 M7.5 砂浆砌筑，挡土墙墙高≥7 米时，采纳 C15 片石混凝土浇筑。基底碎石桩顶铺一层厚 50cm 级配碎石，碎石粒径不大于 10cm，压实度不小于 96%。2.2、基础施工地基碎石垫层检测合格后，进行挡土墙基础片石混凝土的施工。（1）片石混凝土采纳沿槽浇筑，浇筑过程中，C15 混凝土由砼罐车运送到现场，砼中片石的掺量控制在 25%-30%范围以内。片石用人工摆放，均匀布置。（2）采纳插入式 50 型振动棒进行振捣，砼振捣密实，振捣过程中快插慢提。无漏振，无蜂窝麻面等。（3）基础施工完成后应留有接茬石。（4）砼浇筑完成后及时养护，防止由于内外温差过大而产生砼收缩开裂。3、墙身混凝土浇筑（1）放挡墙浇筑边线基础浇筑完成后，根据设计图及现场高程放出挡墙浇筑边线。（2）模板安装模板采纳钢模板，禁止使用有缺角、破损的模板。保证混凝土结构和构件各部分设计形状尺寸和相互间位置正确。具有足够的强度、刚度和稳定性，能承受新浇筑混凝土的重力侧压力及施工中可能产生的各项负荷。模板的接缝不得漏浆，模板与砼的接触面应清理洁净并涂刷脱模剂，但不得影响模板结构性能。模板使用后应按规定修整保存。支架结构的立面或平面均应安装牢固，并能抵抗振动或偶然撞击作用。应在两个互相垂直的方向对支架的立柱加以固定。（3）浇筑砼混凝土应分层进行浇筑，浇筑一段墙身混凝土填筑一段路基，高度在 2 米左右。每次混凝土强度达到 75%以上才能进行路基填筑。每个浇筑段的混凝土应连续进行。当因故间歇时，其间歇时间应小于前层混凝土的初凝时间或能重塑的时间。不同混凝土的允许间歇时间应根据环境温度、水泥性能确定。新浇混凝土与邻接的已硬化混凝土或岩土介质间的温差不得大于 15℃。在浇筑混凝土过程中或浇筑完成时，如混凝土表面泌水较多，须在不扰动已浇筑混凝土的条件下，实行措施减少泌水。墙身混凝土浇筑的同时抛...
