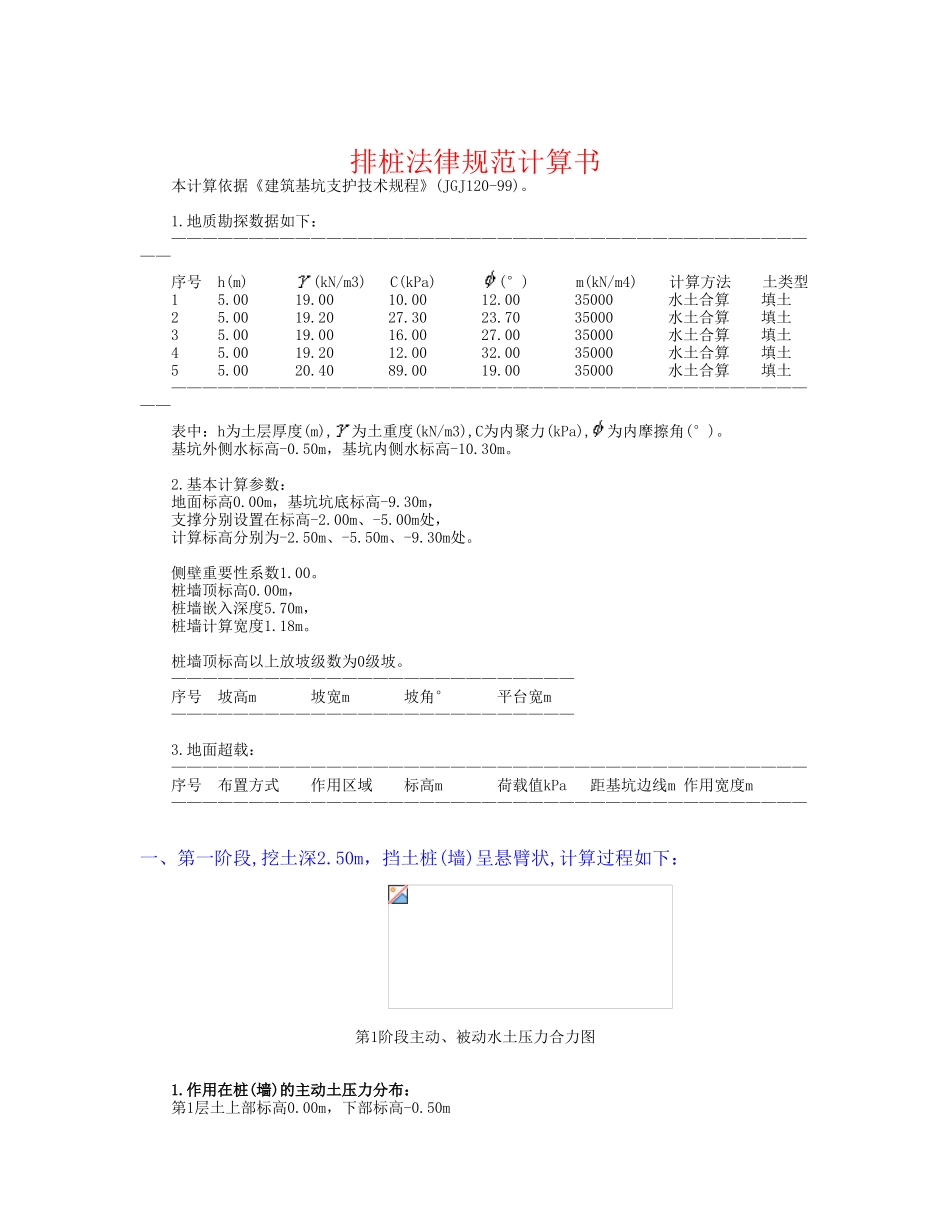

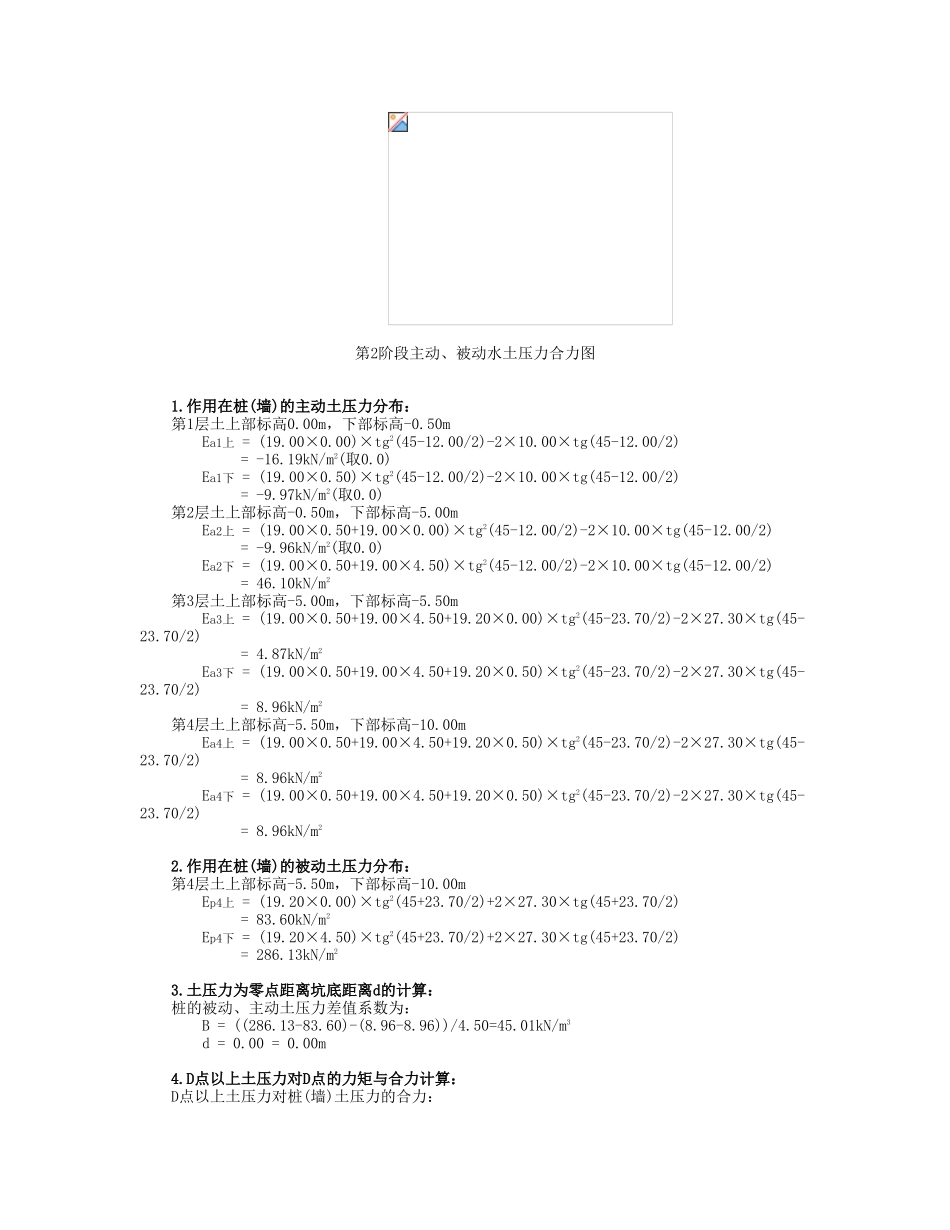

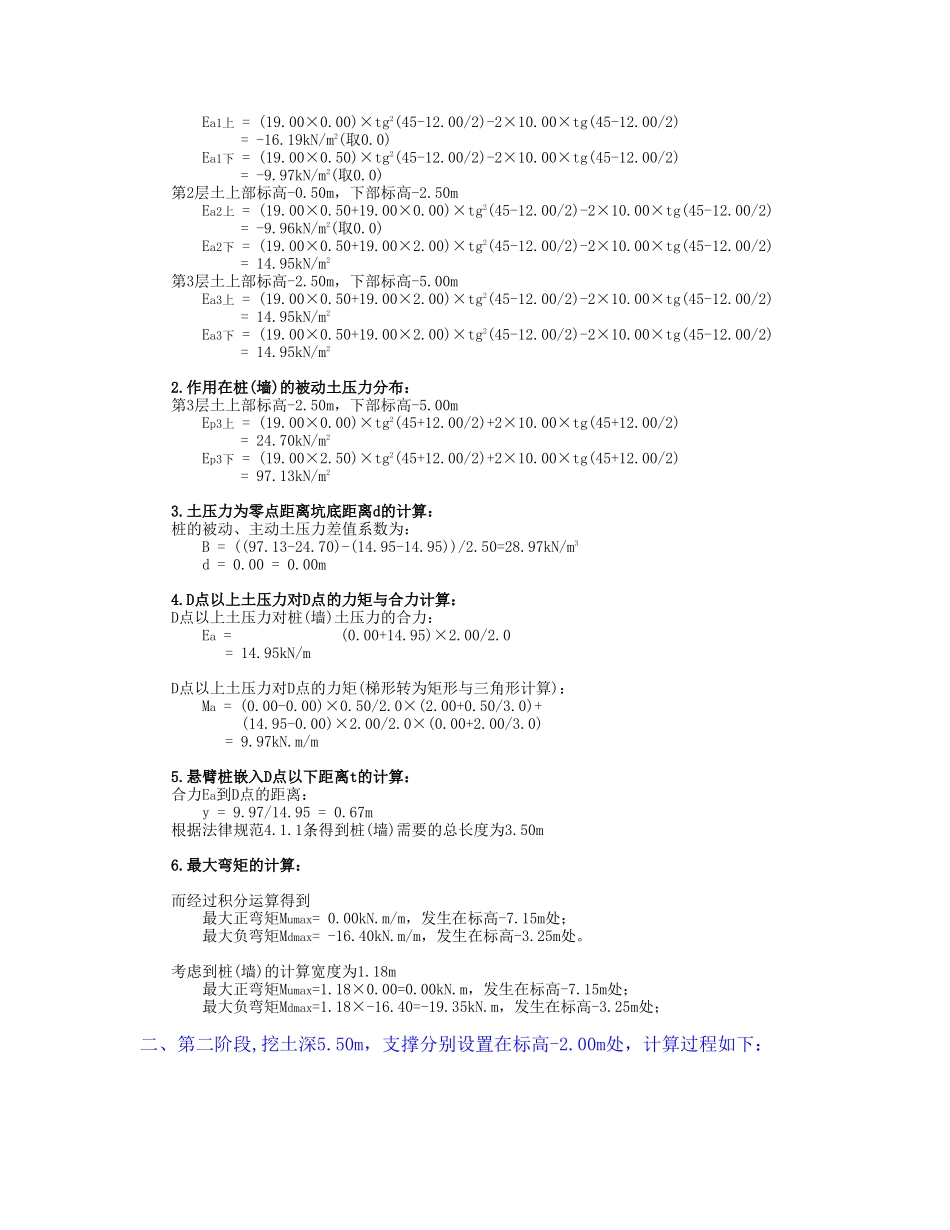

排桩法律规范计算书 本计算依据《建筑基坑支护技术规程》(JGJ120-99)。 1.地质勘探数据如下： ——————————————————————————————————————————— 序号 h(m) (kN/m3) C(kPa) (°) m(kN/m4) 计算方法 土类型 1 5.00 19.00 10.00 12.00 35000 水土合算 填土 2 5.00 19.20 27.30 23.70 35000 水土合算 填土 3 5.00 19.00 16.00 27.00 35000 水土合算 填土 4 5.00 19.20 12.00 32.00 35000 水土合算 填土 5 5.00 20.40 89.00 19.00 35000 水土合算 填土 ——————————————————————————————————————————— 表中：h为土层厚度(m),为土重度(kN/m3),C为内聚力(kPa),为内摩擦角(°)。 基坑外侧水标高-0.50m，基坑内侧水标高-10.30m。 2.基本计算参数： 地面标高0.00m，基坑坑底标高-9.30m， 支撑分别设置在标高-2.00m、-5.00m处， 计算标高分别为-2.50m、-5.50m、-9.30m处。 侧壁重要性系数1.00。 桩墙顶标高0.00m， 桩墙嵌入深度5.70m， 桩墙计算宽度1.18m。 桩墙顶标高以上放坡级数为0级坡。 —————————————————————————— 序号 坡高m 坡宽m 坡角° 平台宽m —————————————————————————— 3.地面超载： ————————————————————————————————————————— 序号 布置方式 作用区域 标高m 荷载值kPa 距基坑边线m 作用宽度m ————————————————————————————————————————— 一、第一阶段,挖土深2.50m，挡土桩(墙)呈悬臂状,计算过程如下： 第1阶段主动、被动水土压力合力图 1.作用在桩(墙)的主动土压力分布： 第1层土上部标高0.00m，下部标高-0.50m Ea1上 = (19.00×0.00)×tg2(45-12.00/2)-2×10.00×tg(45-12.00/2) = -16.19kN/m2(取0.0) Ea1下 = (19.00×0.50)×tg2(45-12.00/2)-2×10.00×tg(45-12.00/2) = -9.97kN/m2(取0.0) 第2层土上部标高-0.50m，下部标高-2.50m Ea2上 = (19.00×0.50+19.00×0.00)×tg2(45-12.00/2)-2×10.00×tg(45-12.00/2) = -9.96kN/m2(取0.0) Ea2下 = (19.00×0.50+19.00×2.00)×tg2(45-12.00/2)-2×10.00×tg(45-12.00/2) = 14.95kN/m2 第3层土上部标高-2.50m，下部标高-5.00m Ea3上 = (19.00×0.5...
