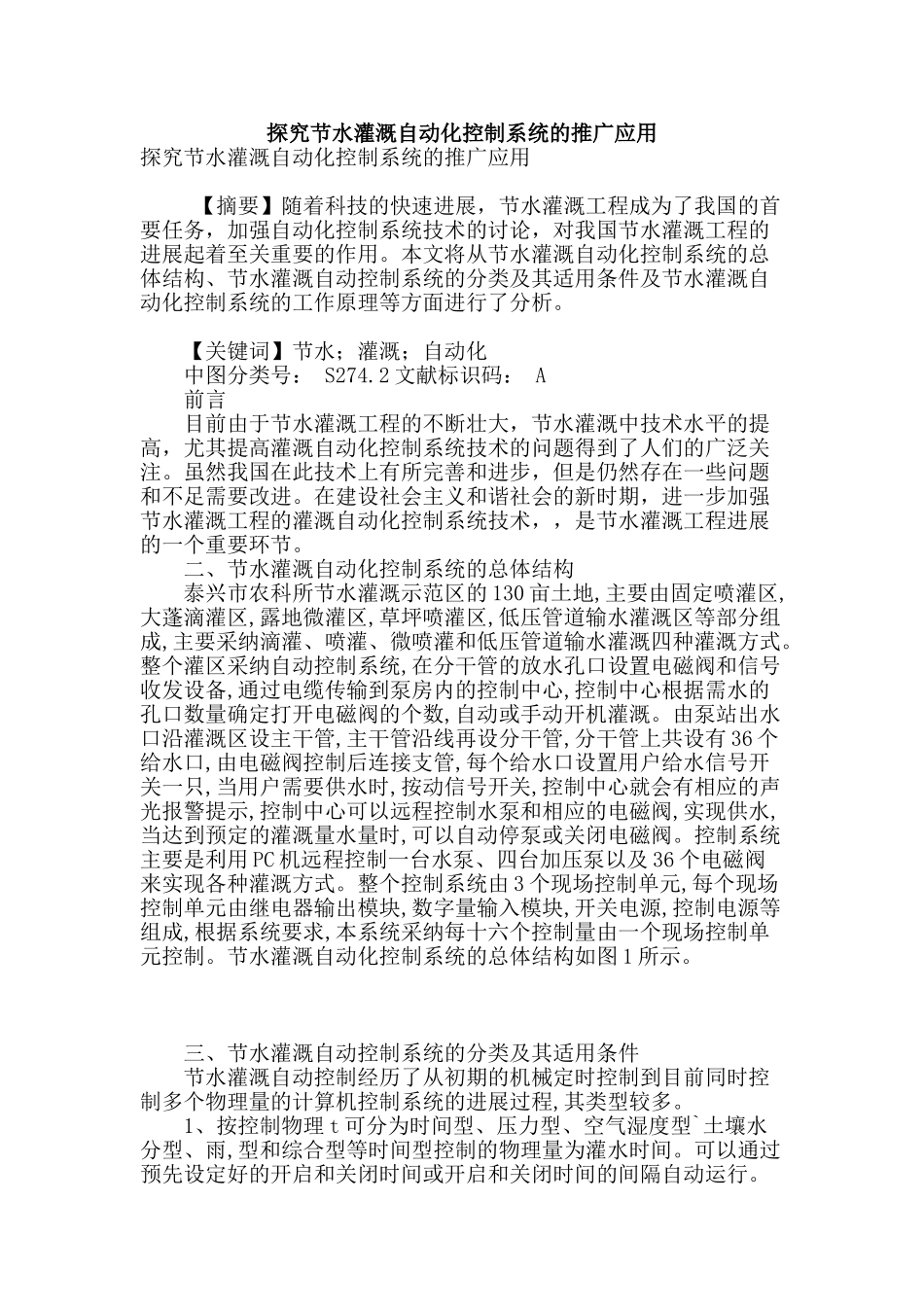

探究节水灌溉自动化控制系统的推广应用探究节水灌溉自动化控制系统的推广应用 【摘要】随着科技的快速进展，节水灌溉工程成为了我国的首要任务，加强自动化控制系统技术的讨论，对我国节水灌溉工程的进展起着至关重要的作用。本文将从节水灌溉自动化控制系统的总体结构、节水灌溉自动控制系统的分类及其适用条件及节水灌溉自动化控制系统的工作原理等方面进行了分析。 【关键词】节水；灌溉；自动化 中图分类号： S274.2 文献标识码： A 前言 目前由于节水灌溉工程的不断壮大，节水灌溉中技术水平的提高，尤其提高灌溉自动化控制系统技术的问题得到了人们的广泛关注。虽然我国在此技术上有所完善和进步，但是仍然存在一些问题和不足需要改进。在建设社会主义和谐社会的新时期，进一步加强节水灌溉工程的灌溉自动化控制系统技术，，是节水灌溉工程进展的一个重要环节。 二、节水灌溉自动化控制系统的总体结构 泰兴市农科所节水灌溉示范区的 130 亩土地,主要由固定喷灌区,大蓬滴灌区,露地微灌区,草坪喷灌区,低压管道输水灌溉区等部分组成,主要采纳滴灌、喷灌、微喷灌和低压管道输水灌溉四种灌溉方式。整个灌区采纳自动控制系统,在分干管的放水孔口设置电磁阀和信号收发设备,通过电缆传输到泵房内的控制中心,控制中心根据需水的孔口数量确定打开电磁阀的个数,自动或手动开机灌溉。由泵站出水口沿灌溉区设主干管,主干管沿线再设分干管,分干管上共设有 36 个给水口,由电磁阀控制后连接支管,每个给水口设置用户给水信号开关一只,当用户需要供水时,按动信号开关,控制中心就会有相应的声光报警提示,控制中心可以远程控制水泵和相应的电磁阀,实现供水,当达到预定的灌溉量水量时,可以自动停泵或关闭电磁阀。控制系统主要是利用 PC 机远程控制一台水泵、四台加压泵以及 36 个电磁阀来实现各种灌溉方式。整个控制系统由 3 个现场控制单元,每个现场控制单元由继电器输出模块,数字量输入模块,开关电源,控制电源等组成,根据系统要求,本系统采纳每十六个控制量由一个现场控制单元控制。节水灌溉自动化控制系统的总体结构如图 1 所示。 三、节水灌溉自动控制系统的分类及其适用条件 节水灌溉自动控制经历了从初期的机械定时控制到目前同时控制多个物理量的计算机控制系统的进展过程,其类型较多。 1、按控制物理 t 可分为时间型、压力型、空气湿度型`土壤水分型、雨,型和综合型等时间型控制的物理量为灌水时间。可以通过预先设定好的开启...
