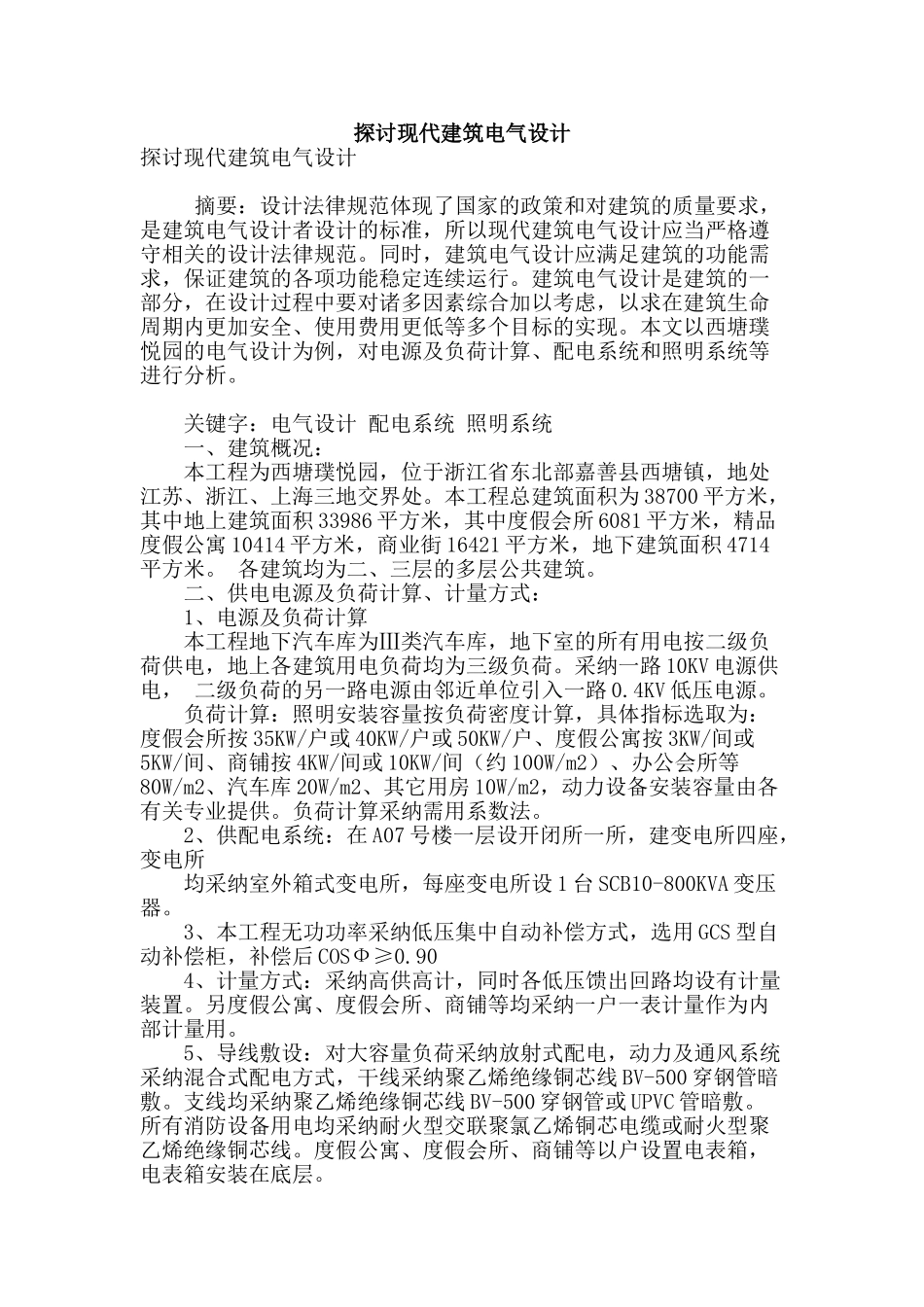

探讨现代建筑电气设计探讨现代建筑电气设计 摘要：设计法律规范体现了国家的政策和对建筑的质量要求，是建筑电气设计者设计的标准，所以现代建筑电气设计应当严格遵守相关的设计法律规范。同时，建筑电气设计应满足建筑的功能需求，保证建筑的各项功能稳定连续运行。建筑电气设计是建筑的一部分，在设计过程中要对诸多因素综合加以考虑，以求在建筑生命周期内更加安全、使用费用更低等多个目标的实现。本文以西塘璞悦园的电气设计为例，对电源及负荷计算、配电系统和照明系统等进行分析。 关键字：电气设计 配电系统 照明系统 一、建筑概况： 本工程为西塘璞悦园，位于浙江省东北部嘉善县西塘镇，地处江苏、浙江、上海三地交界处。本工程总建筑面积为 38700 平方米，其中地上建筑面积 33986 平方米，其中度假会所 6081 平方米，精品度假公寓 10414 平方米，商业街 16421 平方米，地下建筑面积 4714平方米。 各建筑均为二、三层的多层公共建筑。 二、供电电源及负荷计算、计量方式： 1、电源及负荷计算 本工程地下汽车库为Ⅲ类汽车库，地下室的所有用电按二级负荷供电，地上各建筑用电负荷均为三级负荷。采纳一路 10KV 电源供电， 二级负荷的另一路电源由邻近单位引入一路 0.4KV 低压电源。 负荷计算：照明安装容量按负荷密度计算，具体指标选取为：度假会所按 35KW/户或 40KW/户或 50KW/户、度假公寓按 3KW/间或5KW/间、商铺按 4KW/间或 10KW/间（约 100W/m2）、办公会所等80W/m2、汽车库 20W/m2、其它用房 10W/m2，动力设备安装容量由各有关专业提供。负荷计算采纳需用系数法。 2、供配电系统：在 A07 号楼一层设开闭所一所，建变电所四座，变电所 均采纳室外箱式变电所，每座变电所设 1 台 SCB10-800KVA 变压器。 3、本工程无功功率采纳低压集中自动补偿方式，选用 GCS 型自动补偿柜，补偿后 COSФ≥0.90 4、计量方式：采纳高供高计，同时各低压馈出回路均设有计量装置。另度假公寓、度假会所、商铺等均采纳一户一表计量作为内部计量用。 5、导线敷设：对大容量负荷采纳放射式配电，动力及通风系统采纳混合式配电方式，干线采纳聚乙烯绝缘铜芯线 BV-500 穿钢管暗敷。支线均采纳聚乙烯绝缘铜芯线 BV-500 穿钢管或 UPVC 管暗敷。所有消防设备用电均采纳耐火型交联聚氯乙烯铜芯电缆或耐火型聚乙烯绝缘铜芯线。度假公寓、度假会所、商铺等以户设置电表箱，电表箱安装在底层。 三、配电系统...
