摆式仪测定路面抗滑值试验

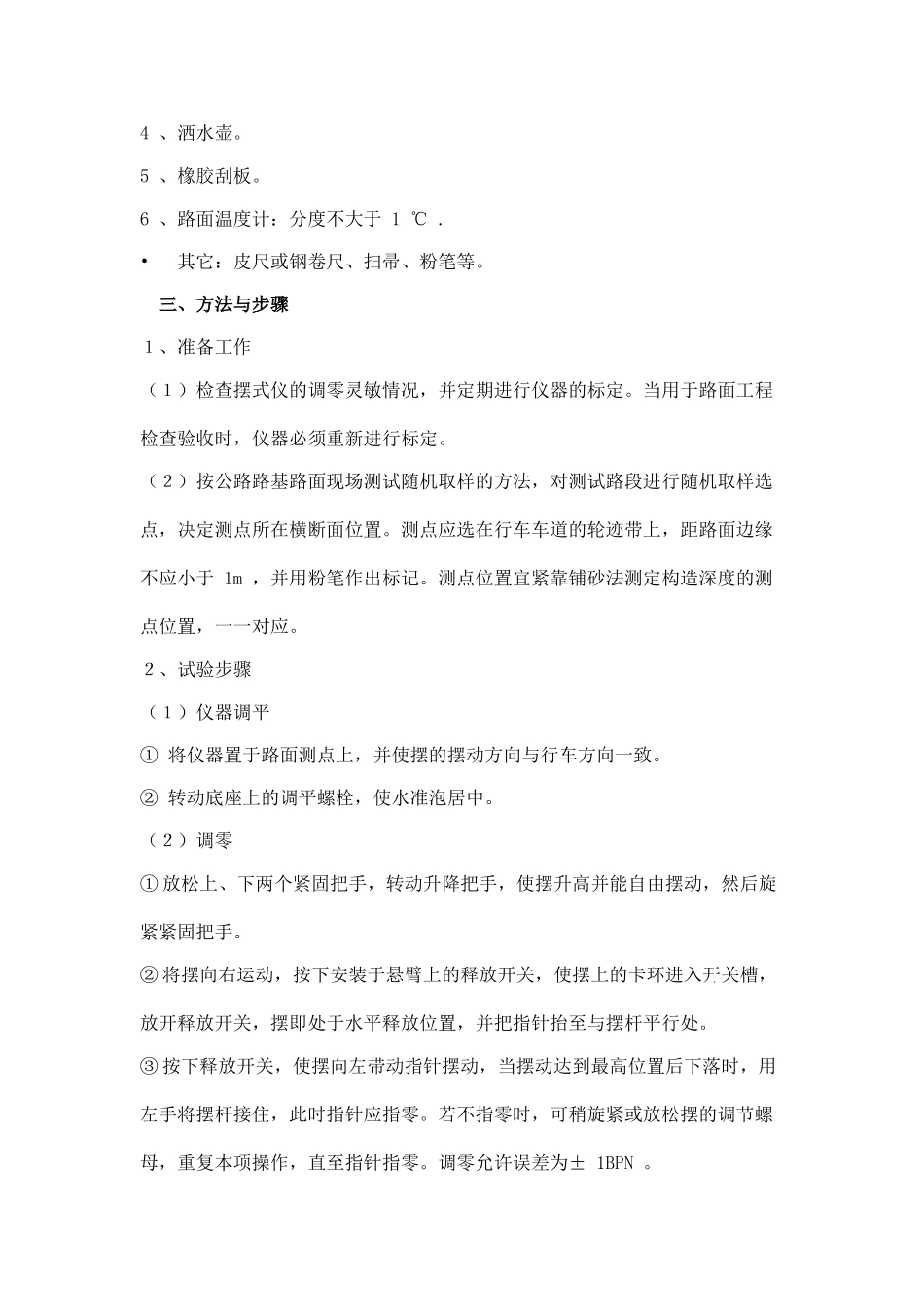

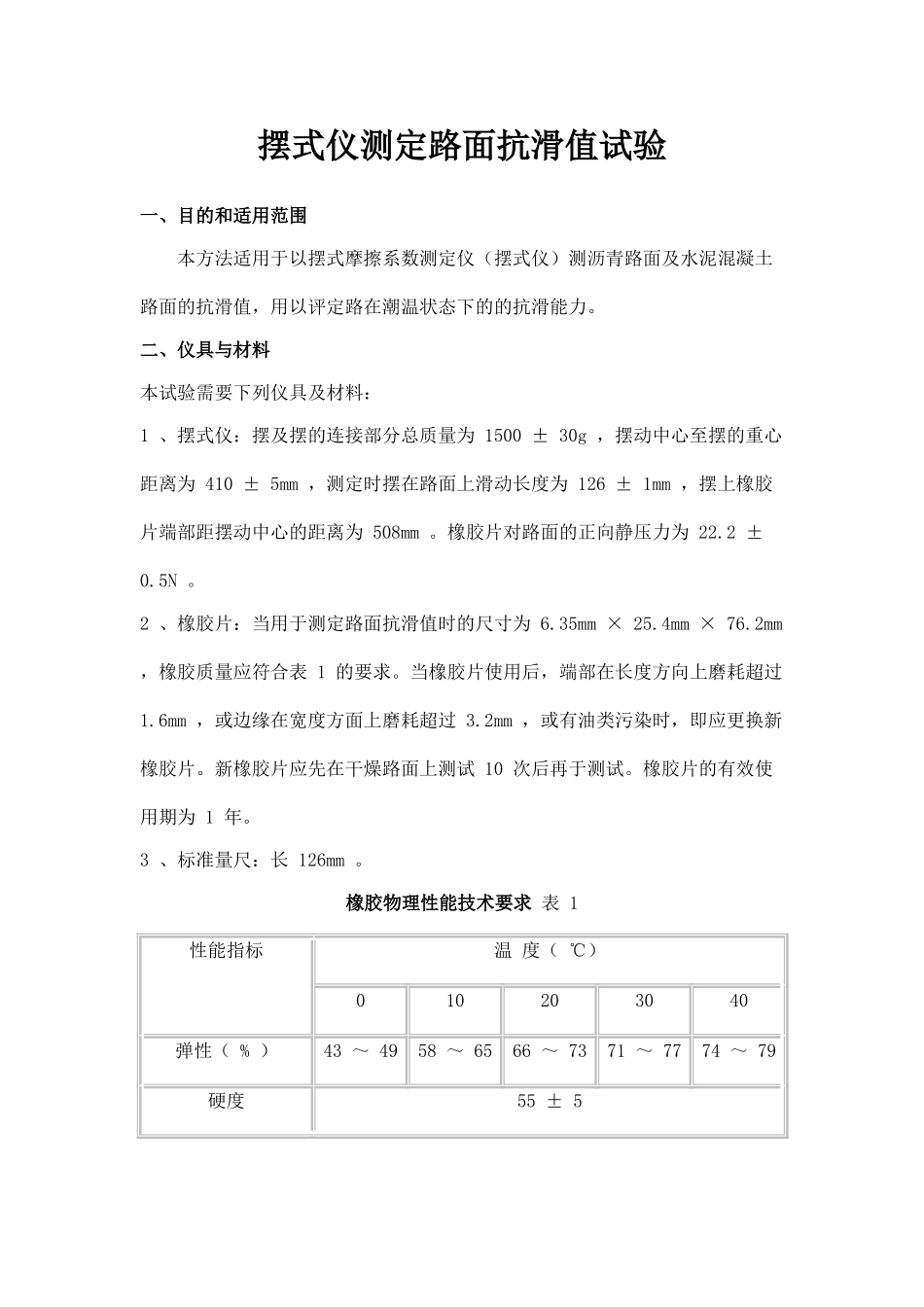

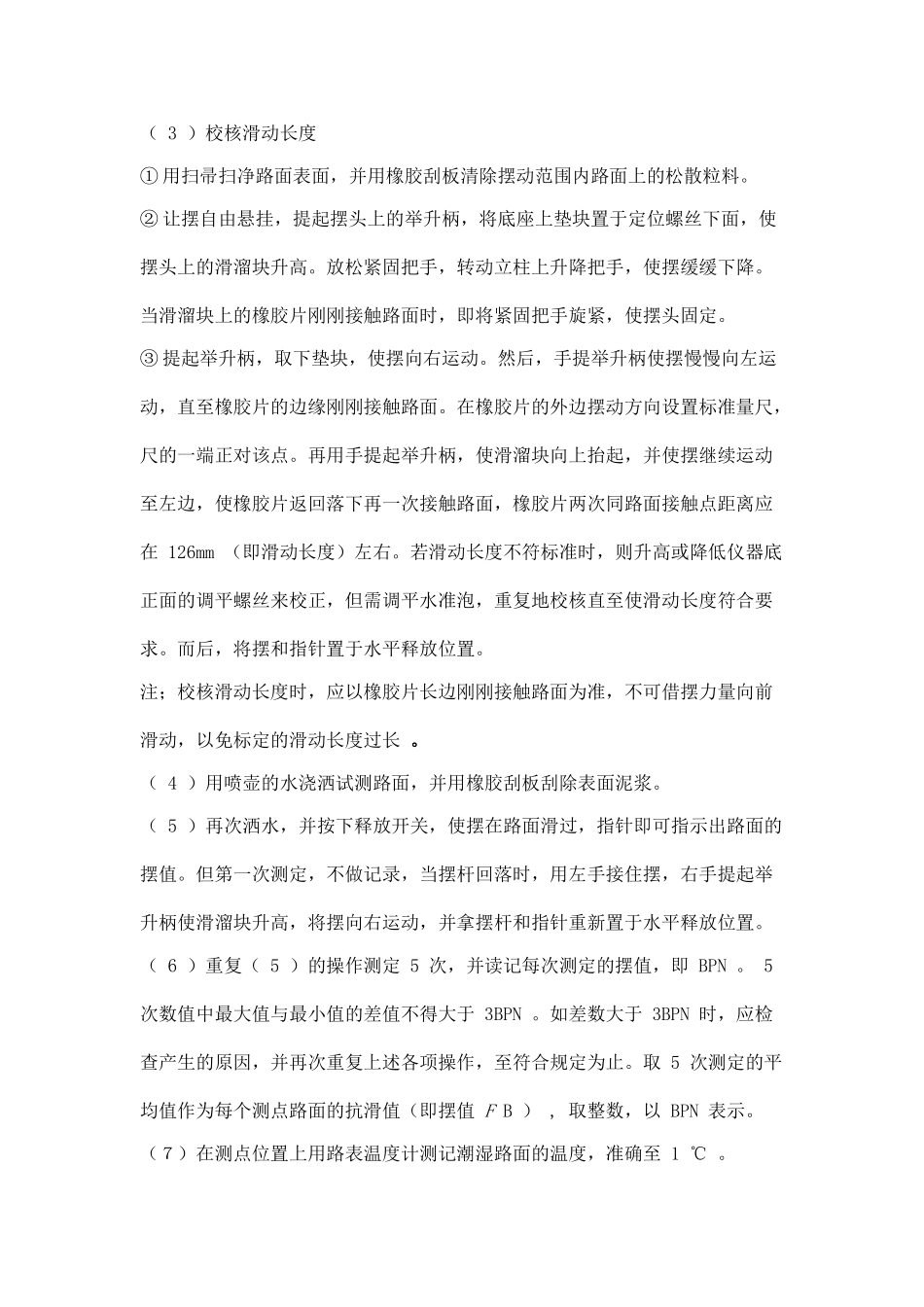

摆式仪测定路面抗滑值试验一、目的和适用范围 本方法适用于以摆式摩擦系数测定仪（摆式仪）测沥青路面及水泥混凝土路面的抗滑值，用以评定路在潮温状态下的的抗滑能力。 二、仪具与材料 本试验需要下列仪具及材料： 1 、摆式仪：摆及摆的连接部分总质量为 1500 ± 30g ，摆动中心至摆的重心距离为 410 ± 5mm ，测定时摆在路面上滑动长度为 126 ± 1mm ，摆上橡胶片端部距摆动中心的距离为 508mm 。橡胶片对路面的正向静压力为 22.2 ± 0.5N 。 2 、橡胶片：当用于测定路面抗滑值时的尺寸为 6.35mm × 25.4mm × 76.2mm ，橡胶质量应符合表 1 的要求。当橡胶片使用后，端部在长度方向上磨耗超过 1.6mm ，或边缘在宽度方面上磨耗超过 3.2mm ，或有油类污染时，即应更换新橡胶片。新橡胶片应先在干燥路面上测试 10 次后再于测试。橡胶片的有效使用期为 1 年。 3 、标准量尺：长 126mm 。 橡胶物理性能技术要求 表 1性能指标 温 度（ ℃） 0 10 20 30 40 弹性（ % ） 43 ～ 49 58 ～ 65 66 ～ 73 71 ～ 77 74 ～ 79 硬度 55 ± 5 4 、洒水壶。 5 、橡胶刮板。 6 、路面温度计：分度不大于 1 ℃ . • 其它：皮尺或钢卷尺、扫帚、粉笔等。 三、方法与步骤 １、准备工作 （１）检查摆式仪的调零灵敏情况，并定期进行仪器的标定。当用于路面工程检查验收时，仪器必须重新进行标定。 （２）按公路路基路面现场测试随机取样的方法，对测试路段进行随机取样选点，决定测点所在横断面位置。测点应选在行车车道的轮迹带上，距路面边缘不应小于 1m ，并用粉笔作出标记。测点位置宜紧靠铺砂法测定构造深度的测点位置，一一对应。 ２、试验步骤 （１）仪器调平 ① 将仪器置于路面测点上，并使摆的摆动方向与行车方向一致。 ② 转动底座上的调平螺栓，使水准泡居中。 （２）调零 ① 放松上、下两个紧固把手，转动升降把手，使摆升高并能自由摆动，然后旋紧紧固把手。 ② 将摆向右运动，按下安装于悬臂上的释放开关，使摆上的卡环进入开关槽，放开释放开关，摆即处于水平释放位置，并把指针抬至与摆杆平行处。 ③ 按下释放开关，使摆向左带动指针摆动，当摆动达到最高位置后下落时，用左手将摆杆接住，此时指针应指零。若不指零时，可稍旋紧或放松摆的调节螺母，重复本项操作，直至指针指零。调零允许误差为± 1BPN 。 （ 3 ）校核滑动长度 ①...
