支护工程施工方法说明

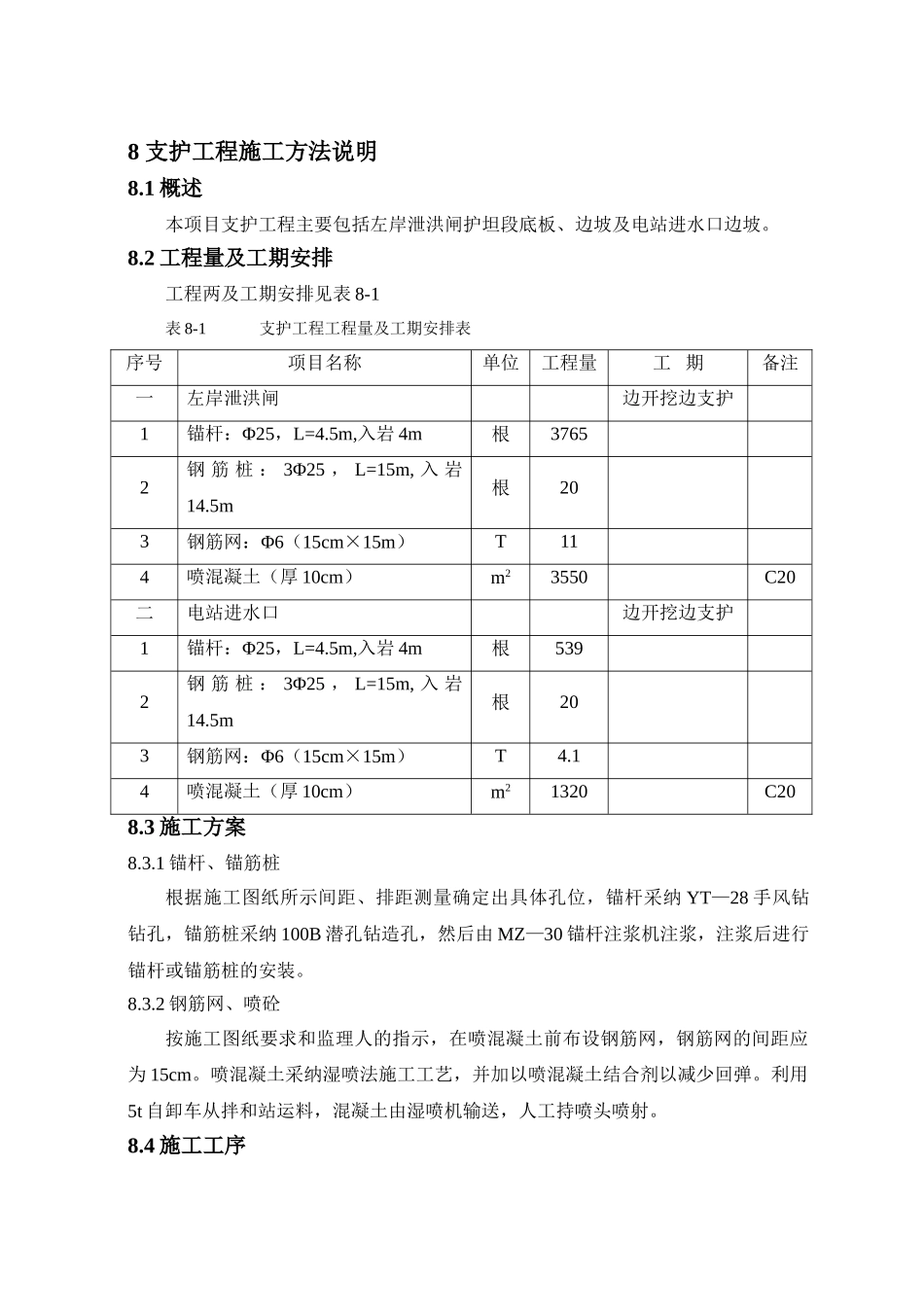

8 支护工程施工方法说明8.1 概述本项目支护工程主要包括左岸泄洪闸护坦段底板、边坡及电站进水口边坡。8.2 工程量及工期安排工程两及工期安排见表 8-1表 8-1 支护工程工程量及工期安排表序号项目名称单位工程量工 期备注一左岸泄洪闸边开挖边支护1锚杆：Φ25，L=4.5m,入岩 4m根37652钢 筋 桩 ： 3Φ25 ， L=15m, 入 岩14.5m根203钢筋网：Φ6（15cm×15m）T114喷混凝土（厚 10cm）m23550C20二电站进水口边开挖边支护1锚杆：Φ25，L=4.5m,入岩 4m根5392钢 筋 桩 ： 3Φ25 ， L=15m, 入 岩14.5m根203钢筋网：Φ6（15cm×15m）T4.14喷混凝土（厚 10cm）m21320C208.3 施工方案8.3.1 锚杆、锚筋桩根据施工图纸所示间距、排距测量确定出具体孔位，锚杆采纳 YT—28 手风钻钻孔，锚筋桩采纳 100B 潜孔钻造孔，然后由 MZ—30 锚杆注浆机注浆，注浆后进行锚杆或锚筋桩的安装。8.3.2 钢筋网、喷砼按施工图纸要求和监理人的指示，在喷混凝土前布设钢筋网，钢筋网的间距应为 15cm。喷混凝土采纳湿喷法施工工艺，并加以喷混凝土结合剂以减少回弹。利用5t 自卸车从拌和站运料，混凝土由湿喷机输送，人工持喷头喷射。8.4 施工工序8.4.1 锚杆和锚筋桩施工工序施工流程如图 8-1 所示。图 8-1 锚杆施工流程图8.4.2 喷混凝土施工流程如图 9-2 所示。图 8-2 喷混凝土施工流程图8.5 施工方法支护工程一般紧随开挖工程边开挖边支护，当支护滞后于开挖时，采纳脚手架进行高边坡支护施工。8.5.1 锚杆8.5.1.1 钻孔采纳 YT—28 手风钻人工钻孔。首先根据施工图纸所示的间距、排距确定出具体孔位，孔位在任何方向的偏差应小于 100mm，孔深偏差应小于 50 mm，锚杆的孔轴方向应满足施工图纸的要求，施工图纸未作规定时，其系统锚杆的孔轴方向应垂直于开挖面，局部加固锚杆的孔轴方向应与滑动面的倾向相反，其与滑动面的交角应大于 45°。注浆锚杆采纳“先注浆后安装锚杆”的施工程序，钻孔孔径应大于锚杆直径 15cm 以上。钻孔前，由当班技术员确定孔位，孔向正确后，发出书面或口头通知，方可开钻。8.5.1.2 清孔清孔采纳高压风水枪联合冲洗孔内的岩粉和积水，直至洁净。钻孔钻孔冲洗注浆锚杆安装孔位固定拌和机拌制混合料速凝剂喷射机风源喷头水源受喷面5t 自卸车运输风管出料管出剂管水管8.5.1.3 注浆注浆采纳 MZ-30 锚杆注浆机边拌和边注浆，注浆水泥采纳 32.5 级普通硅酸盐水泥，砂采纳最大粒径小于 2.5mm...
