改造电梯曳引机计算1例

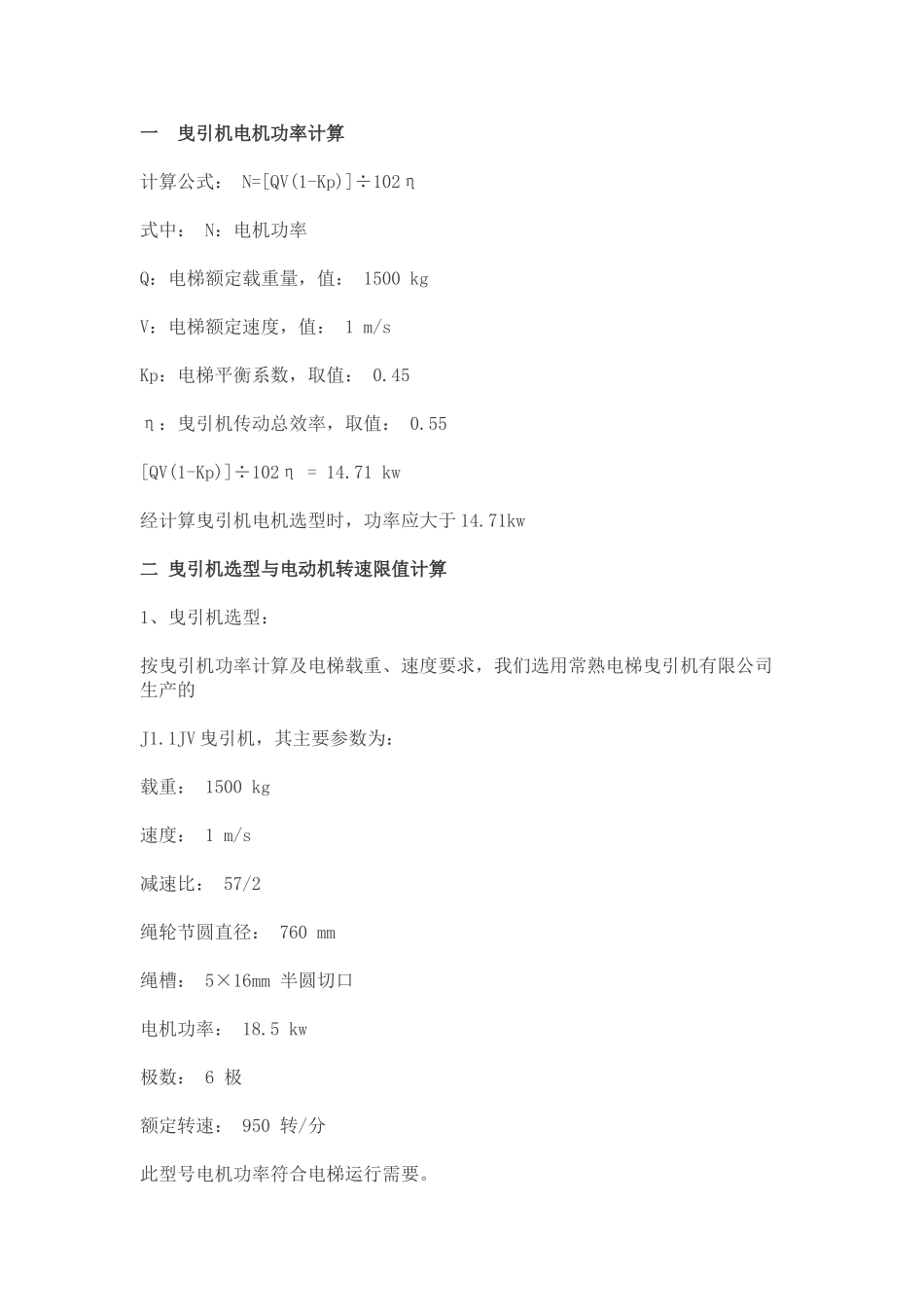

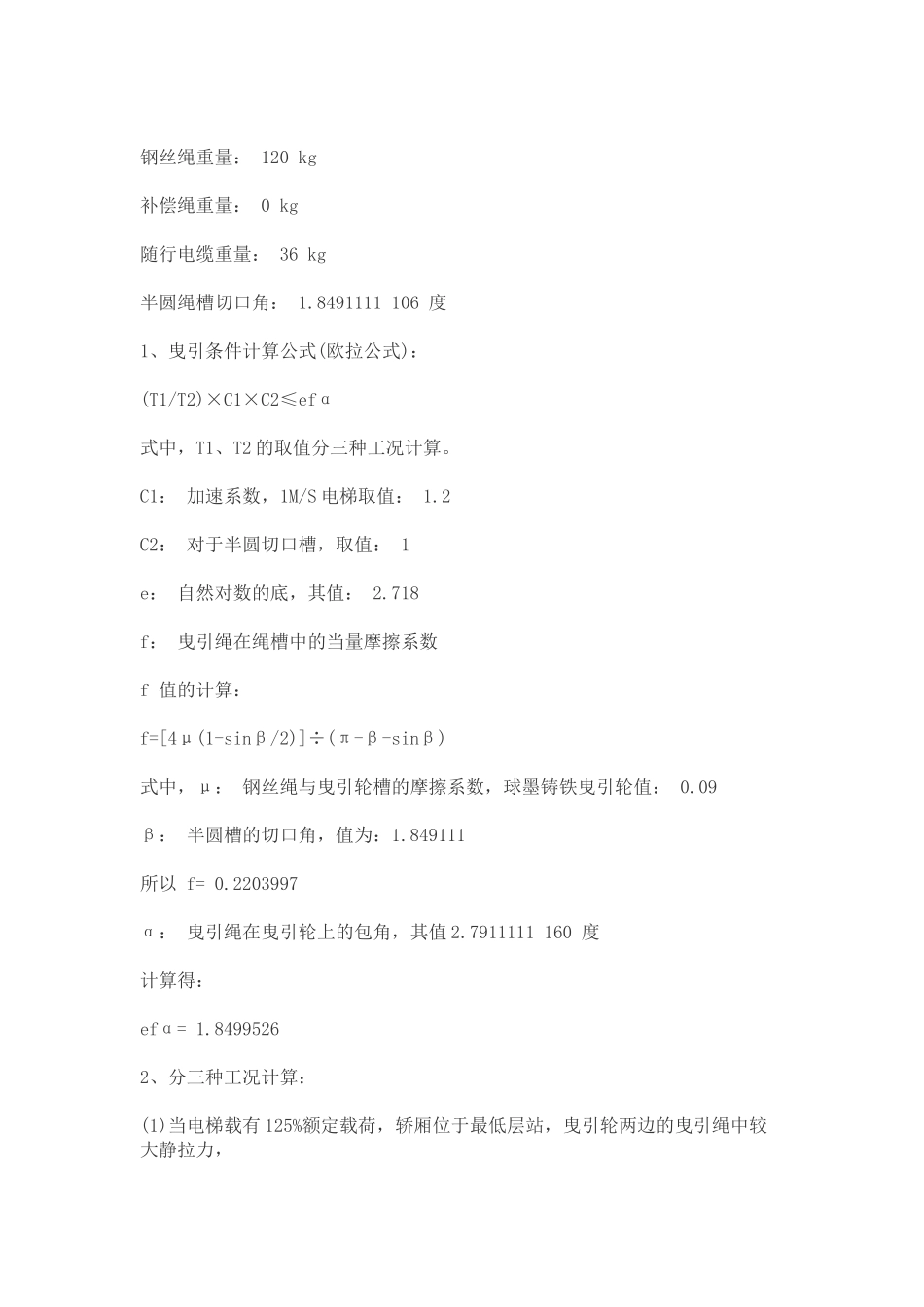

一 曳引机电机功率计算计算公式： N=[QV(1-Kp)]÷102η式中： N：电机功率Q：电梯额定载重量，值： 1500 kgV：电梯额定速度，值： 1 m/sKp：电梯平衡系数，取值： 0.45η：曳引机传动总效率，取值： 0.55[QV(1-Kp)]÷102η = 14.71 kw经计算曳引机电机选型时，功率应大于 14.71kw二 曳引机选型与电动机转速限值计算1、曳引机选型：按曳引机功率计算及电梯载重、速度要求，我们选用常熟电梯曳引机有限公司生产的J1.1JV 曳引机，其主要参数为：载重： 1500 kg速度： 1 m/s减速比： 57/2绳轮节圆直径： 760 mm绳槽： 5×16mm 半圆切口电机功率： 18.5 kw极数： 6 极额定转速： 950 转/分此型号电机功率符合电梯运行需要。2、电动机转速限值计算：曳引轮转速允许在-8%-5%之间波动：(1)曳引轮转速限值计算公式：n=60V/πD式中： n： 曳引轮线速度 V： 电梯额定速度，值为： 1 m/sπ： 圆周率，值为： 3.14D： 曳引轮节圆直径，值为： 0.76 M求出：n= 25.142474 转/分(2)电动机转速 n1 限值计算：n1=i*n式中： i： 曳引机减速比，值为： 57/2所以： n1=75/2*25.14= 943 转/分电动机最低允许值 nmin=950*(1-8%)= 874 转/分电动机最高允许值 nmax=950*(1 5%)= 997.5 转/分因为：nmin≤n1≤nmax所以曳引机电机选型转速符合电梯运行要求。三 曳引条件的验算：电梯主要参数：轿厢重量： 1800 kg额定载重量： 1500 kg对重重量 2445 kg钢丝绳重量： 120 kg补偿绳重量： 0 kg随行电缆重量： 36 kg半圆绳槽切口角： 1.8491111 106 度1、曳引条件计算公式(欧拉公式)：(T1/T2)×C1×C2≤efα式中，T1、T2 的取值分三种工况计算。C1： 加速系数，1M/S 电梯取值： 1.2C2： 对于半圆切口槽，取值： 1e： 自然对数的底，其值： 2.718f： 曳引绳在绳槽中的当量摩擦系数f 值的计算：f=[4μ(1-sinβ/2)]÷(π-β-sinβ)式中，μ： 钢丝绳与曳引轮槽的摩擦系数，球墨铸铁曳引轮值： 0.09β： 半圆槽的切口角，值为：1.849111所以 f= 0.2203997α： 曳引绳在曳引轮上的包角，其值 2.7911111 160 度计算得：efα= 1.84995262、分三种工况计算：(1)当电梯载有 125%额定载荷，轿厢位于最低层站，曳引轮两边的曳引绳中较大静拉力，与较小静拉力之比。此时：T1=轿厢自重 1.25*额定载荷 曳引绳钢丝绳总重量= 3795 kgT2=对重自重 补偿装置总重量 随行电缆重量= 2481 kg钢丝...
