文化中心建设项目测量放线施工方案

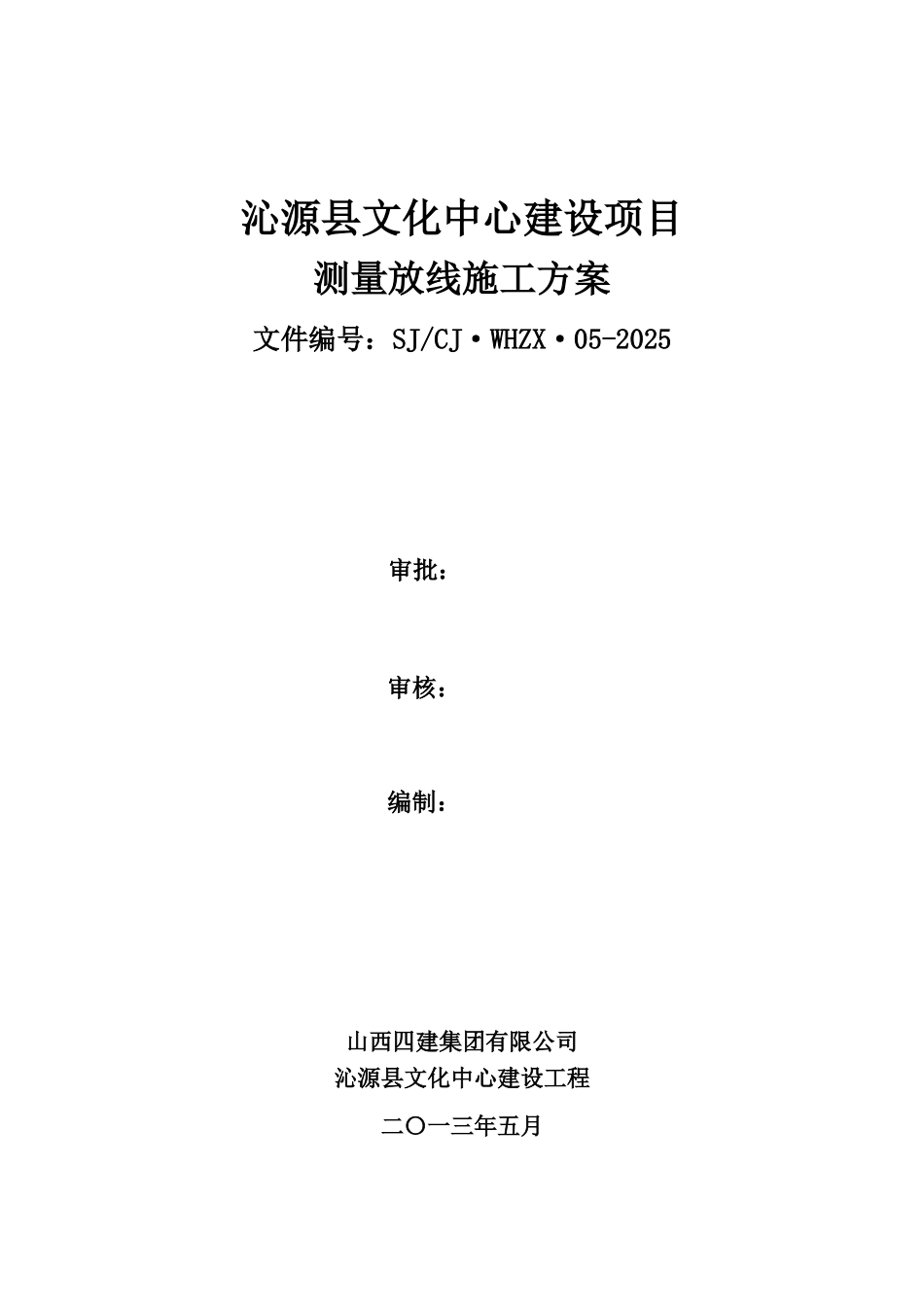

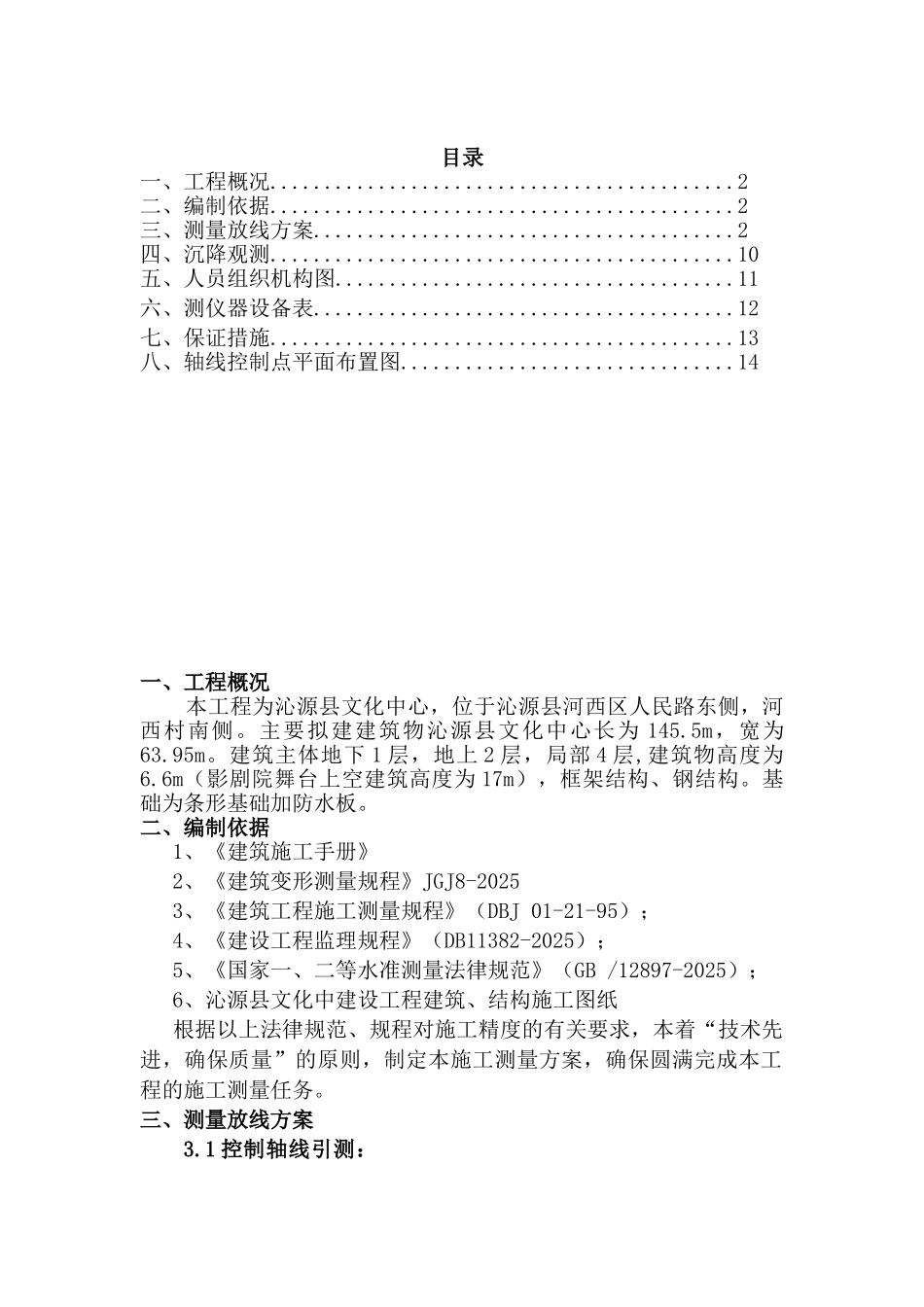

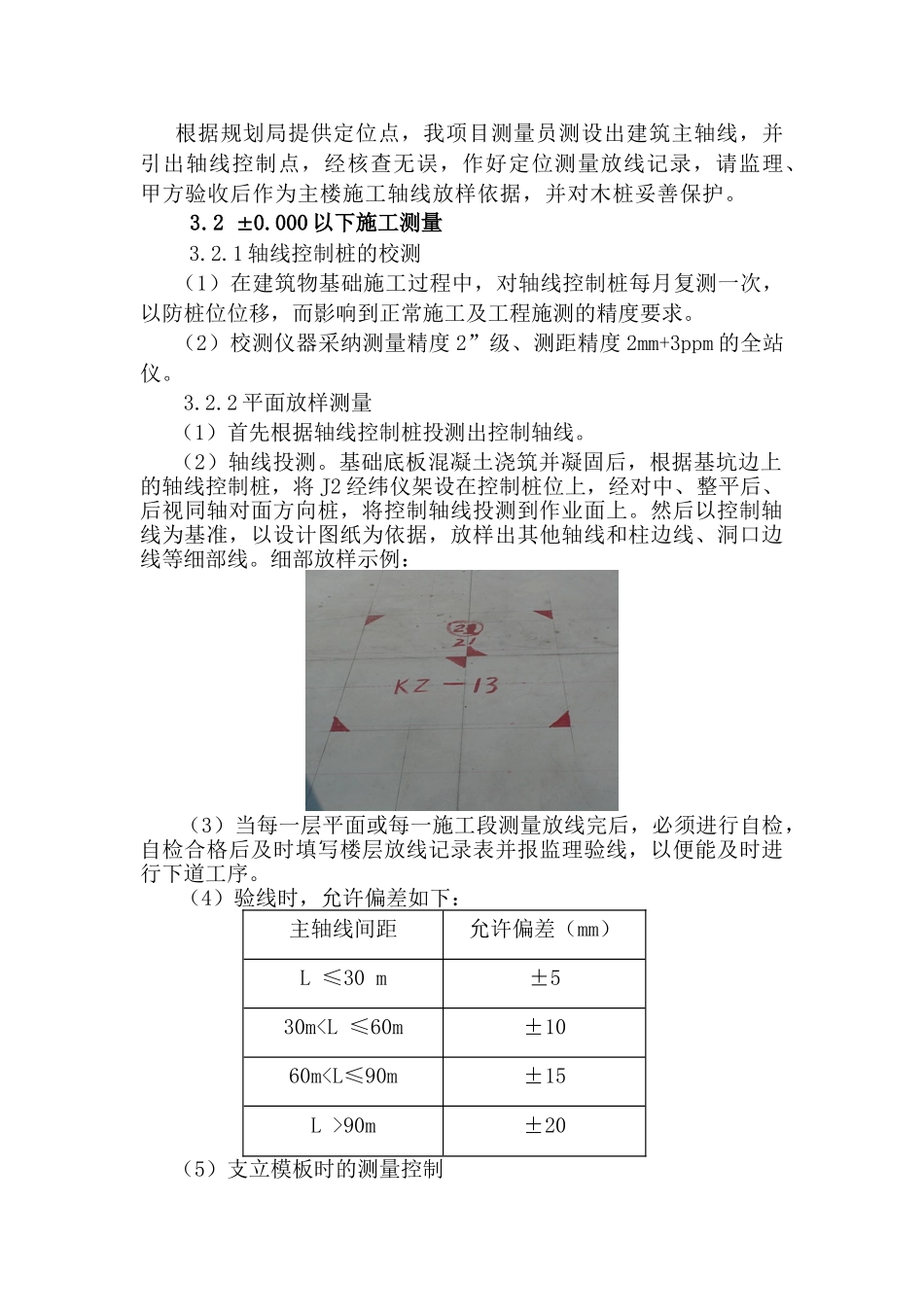

沁源县文化中心建设项目测量放线施工方案文件编号：SJ/CJ·WHZX·05-2025 审批：审核：编制：山西四建集团有限公司沁源县文化中心建设工程二〇一三年五月目录一、工程概况...........................................2二、编制依据...........................................2三、测量放线方案.......................................2四、沉降观测...........................................10五、人员组织机构图.....................................11六、测仪器设备表.......................................12七、保证措施...........................................13八、轴线控制点平面布置图...............................14一、工程概况 本工程为沁源县文化中心，位于沁源县河西区人民路东侧，河西村南侧。主要拟建建筑物沁源县文化中心长为 145.5m，宽为63.95m。建筑主体地下 1 层，地上 2 层，局部 4 层,建筑物高度为6.6m（影剧院舞台上空建筑高度为 17m），框架结构、钢结构。基础为条形基础加防水板。二、编制依据 1、《建筑施工手册》 2、《建筑变形测量规程》JGJ8-2025 3、《建筑工程施工测量规程》（DBJ 01-21-95）； 4、《建设工程监理规程》（DB11382-2025）； 5、《国家一、二等水准测量法律规范》（GB /12897-2025）； 6、沁源县文化中建设工程建筑、结构施工图纸 根据以上法律规范、规程对施工精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。三、测量放线方案3.1 控制轴线引测： 根据规划局提供定位点，我项目测量员测设出建筑主轴线，并引出轴线控制点，经核查无误，作好定位测量放线记录，请监理、甲方验收后作为主楼施工轴线放样依据，并对木桩妥善保护。 3.2 0.000 以下施工测量 3.2.1 轴线控制桩的校测 （1）在建筑物基础施工过程中，对轴线控制桩每月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。 （2）校测仪器采纳测量精度 2”级、测距精度 2mm+3ppm 的全站仪。3.2.2 平面放样测量 （1）首先根据轴线控制桩投测出控制轴线。（2）轴线投测。基础底板混凝土浇筑并凝固后，根据基坑边上的轴线控制桩，将 J2 经纬仪架设在控制桩位上，经对中、整平后、后视同轴对面方向桩，将控制轴线投测到作业面上。然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部...
