文化大厦深基坑支护设计施工方案

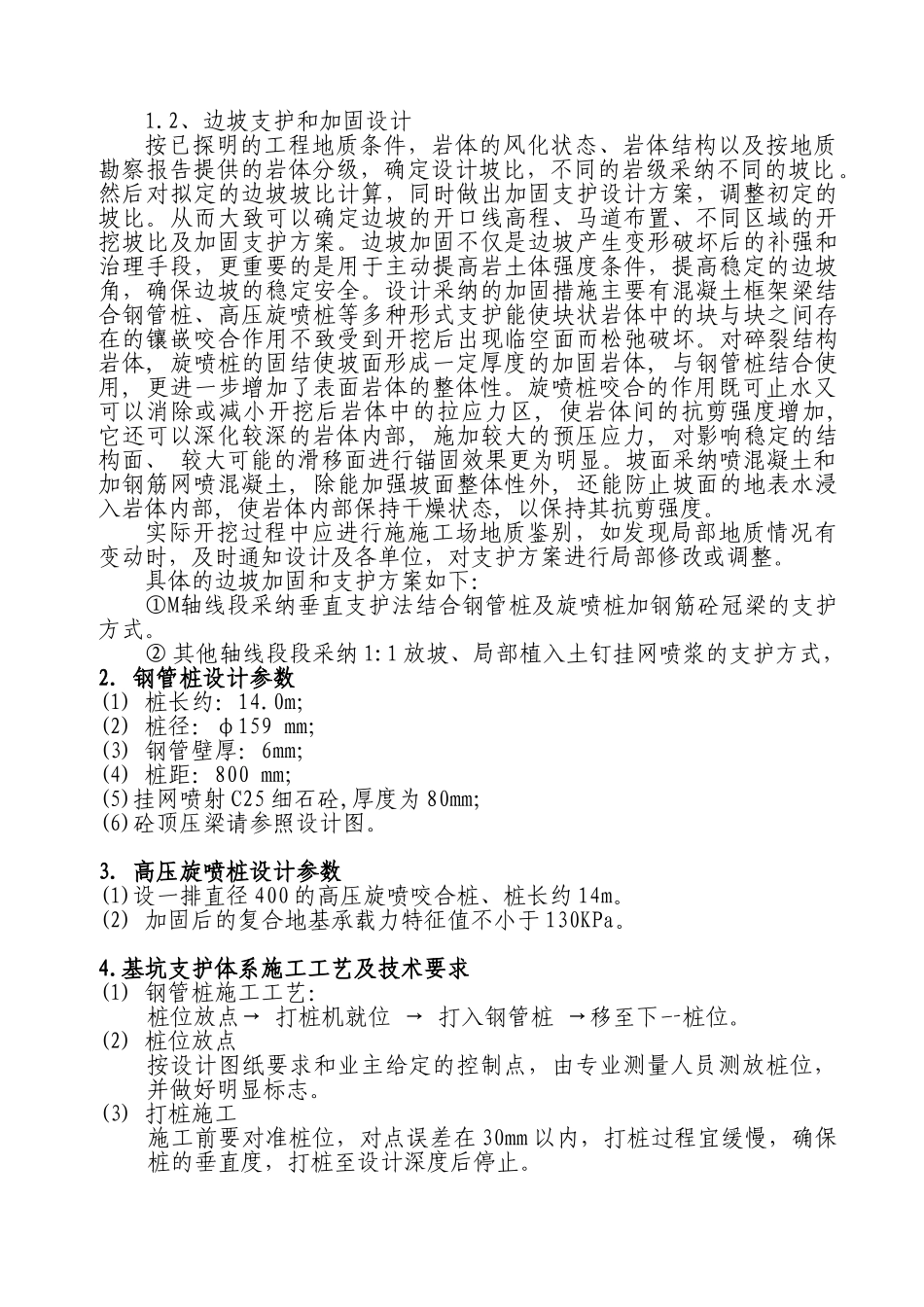

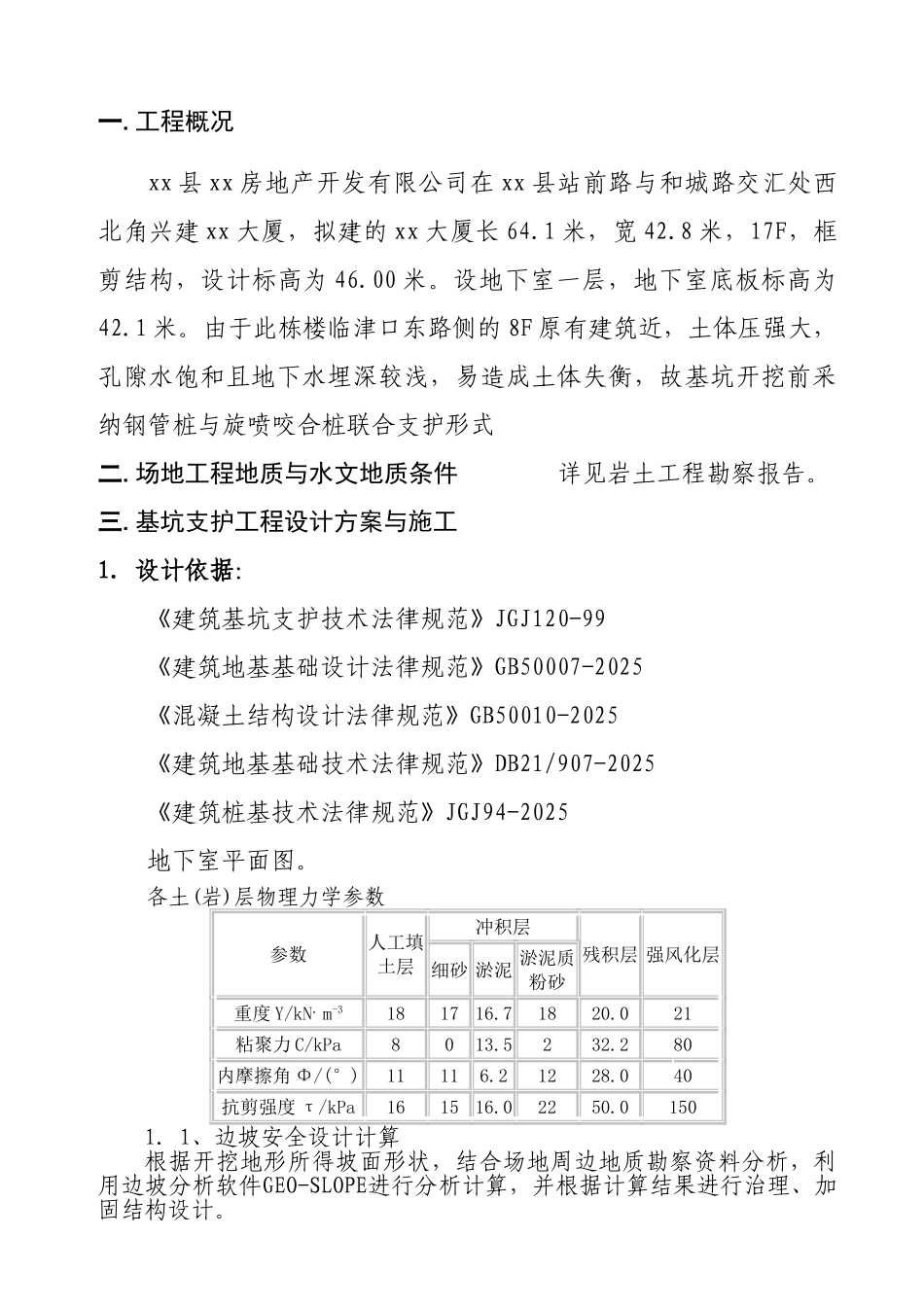

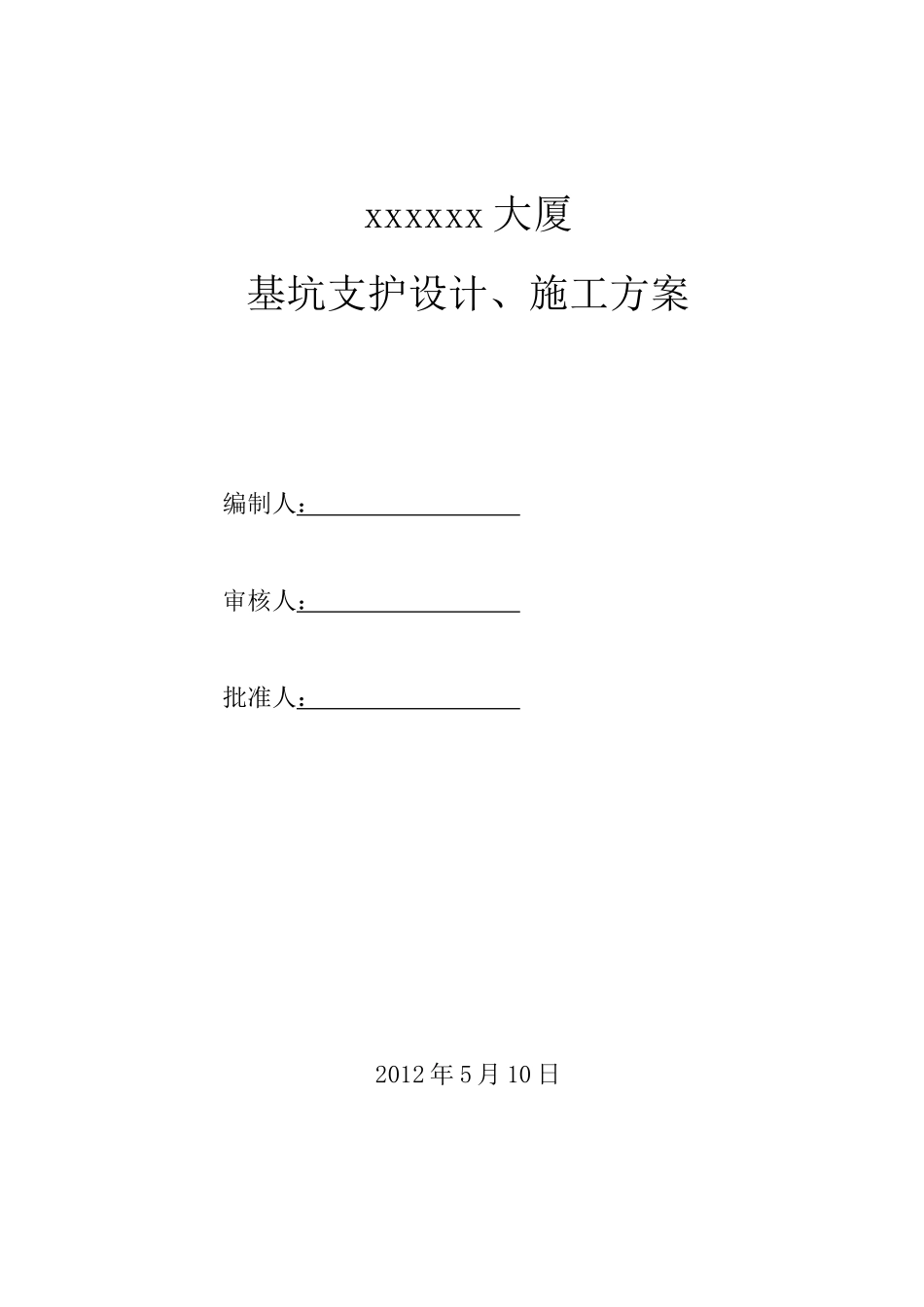

xxxxxx 大厦基坑支护设计、施工方案编制人： 审核人： 批准人： 2012 年 5 月 10 日一.工程概况xx 县 xx 房地产开发有限公司在 xx 县站前路与和城路交汇处西北角兴建 xx 大厦，拟建的 xx 大厦长 64.1 米，宽 42.8 米，17F，框剪结构，设计标高为 46.00 米。设地下室一层，地下室底板标高为42.1 米。由于此栋楼临津口东路侧的 8F 原有建筑近，土体压强大，孔隙水饱和且地下水埋深较浅，易造成土体失衡，故基坑开挖前采纳钢管桩与旋喷咬合桩联合支护形式二.场地工程地质与水文地质条件 详见岩土工程勘察报告。三.基坑支护工程设计方案与施工1. 设计依据：《建筑基坑支护技术法律规范》JGJ120-99《建筑地基基础设计法律规范》GB50007-2025《混凝土结构设计法律规范》GB50010-2025《建筑地基基础技术法律规范》DB21/907-2025《建筑桩基技术法律规范》JGJ94-2025地下室平面图。各土(岩)层物理力学参数参数人工填土层 冲积层残积层 强风化层细砂 淤泥 淤泥质粉砂重度 Y/kN．m-3181716.71820.021粘聚力 C/kPa8013.5232.280内摩擦角 Φ/(°)11116.21228.040抗剪强度 τ/kPa161516.02250.01501．1、边坡安全设计计算根据开挖地形所得坡面形状，结合场地周边地质勘察资料分析，利用边坡分析软件GEO-SLOPE进行分析计算，并根据计算结果进行治理、加固结构设计。1.2、边坡支护和加固设计按已探明的工程地质条件，岩体的风化状态、岩体结构以及按地质勘察报告提供的岩体分级，确定设计坡比，不同的岩级采纳不同的坡比。然后对拟定的边坡坡比计算，同时做出加固支护设计方案，调整初定的坡比。从而大致可以确定边坡的开口线高程、马道布置、不同区域的开挖坡比及加固支护方案。边坡加固不仅是边坡产生变形破坏后的补强和治理手段，更重要的是用于主动提高岩土体强度条件，提高稳定的边坡角，确保边坡的稳定安全。设计采纳的加固措施主要有混凝土框架梁结合钢管桩、高压旋喷桩等多种形式支护能使块状岩体中的块与块之间存在的镶嵌咬合作用不致受到开挖后出现临空面而松弛破坏。对碎裂结构岩体, 旋喷桩的固结使坡面形成一定厚度的加固岩体, 与钢管桩结合使用, 更进一步增加了表面岩体的整体性。旋喷桩咬合的作用既可止水又可以消除或减小开挖后岩体中的拉应力区, 使岩体间的抗剪强度增加, 它还可以深化较深的岩体内部, 施加较大的预压应力, 对影响稳定的结构面、 较大可能的滑移面进行锚固效果更为明显。坡面采纳喷混...
