文化馆和活动中心安装工程施工组织设计

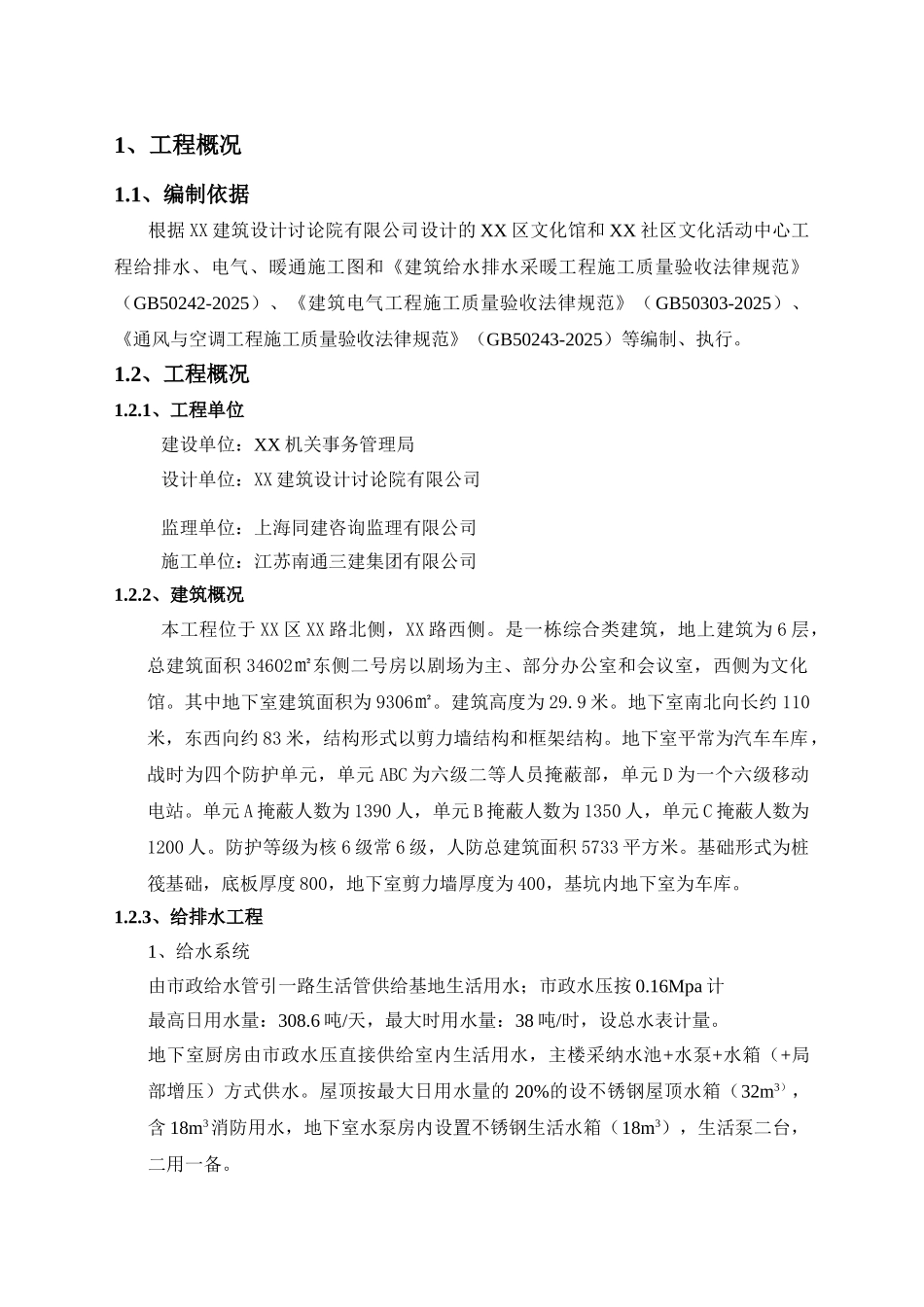

1、工程概况1.1、编制依据根据 XX 建筑设计讨论院有限公司设计的 XX 区文化馆和 XX 社区文化活动中心工程给排水、电气、暖通施工图和《建筑给水排水采暖工程施工质量验收法律规范》（GB50242-2025）、《建筑电气工程施工质量验收法律规范》（GB50303-2025）、《通风与空调工程施工质量验收法律规范》（GB50243-2025）等编制、执行。1.2、工程概况1.2.1、工程单位建设单位：XX 机关事务管理局设计单位：XX 建筑设计讨论院有限公司监理单位：上海同建咨询监理有限公司施工单位：江苏南通三建集团有限公司1.2.2、建筑概况本工程位于 XX 区 XX 路北侧，XX 路西侧。是一栋综合类建筑，地上建筑为 6 层，总建筑面积 34602㎡东侧二号房以剧场为主、部分办公室和会议室，西侧为文化馆。其中地下室建筑面积为 9306㎡。建筑高度为 29.9 米。地下室南北向长约 110米，东西向约 83 米，结构形式以剪力墙结构和框架结构。地下室平常为汽车车库，战时为四个防护单元，单元 ABC 为六级二等人员掩蔽部，单元 D 为一个六级移动电站。单元 A 掩蔽人数为 1390 人，单元 B 掩蔽人数为 1350 人，单元 C 掩蔽人数为1200 人。防护等级为核 6 级常 6 级，人防总建筑面积 5733 平方米。基础形式为桩筏基础，底板厚度 800，地下室剪力墙厚度为 400，基坑内地下室为车库。1.2.3、给排水工程1、给水系统由市政给水管引一路生活管供给基地生活用水；市政水压按 0.16Mpa 计最高日用水量：308.6 吨/天，最大时用水量：38 吨/时，设总水表计量。地下室厨房由市政水压直接供给室内生活用水，主楼采纳水池+水泵+水箱（+局部增压）方式供水。屋顶按最大日用水量的 20%的设不锈钢屋顶水箱（32m3），含 18m3消防用水，地下室水泵房内设置不锈钢生活水箱（18m3），生活泵二台，二用一备。2、排水系统本工程室内污、废水合流，室外污、废水经排水监测井后排入市政污水管网。地下车库冲洗废水经隔油沉沙池处理后排入污水管网，餐饮厨房排水经隔油池隔油后排入污水管网。地下厨房排水需经隔油器隔油后方可排入厨房隔油集水井。基地内生活排水量：277.7 吨/天。3、消火栓系统由市政给水管上引入二根 DN300 给水管，在基地内布置成环，供基地内消防用水。消防系统为临时高压系统。各消火栓、喷淋、雨淋泵由市政二路给水直接供水。屋顶设一座消防水箱 18 吨及喷淋局部增压机组。室内消防管成环布置，消防箱采纳组合型，单栓、带消防卷...
