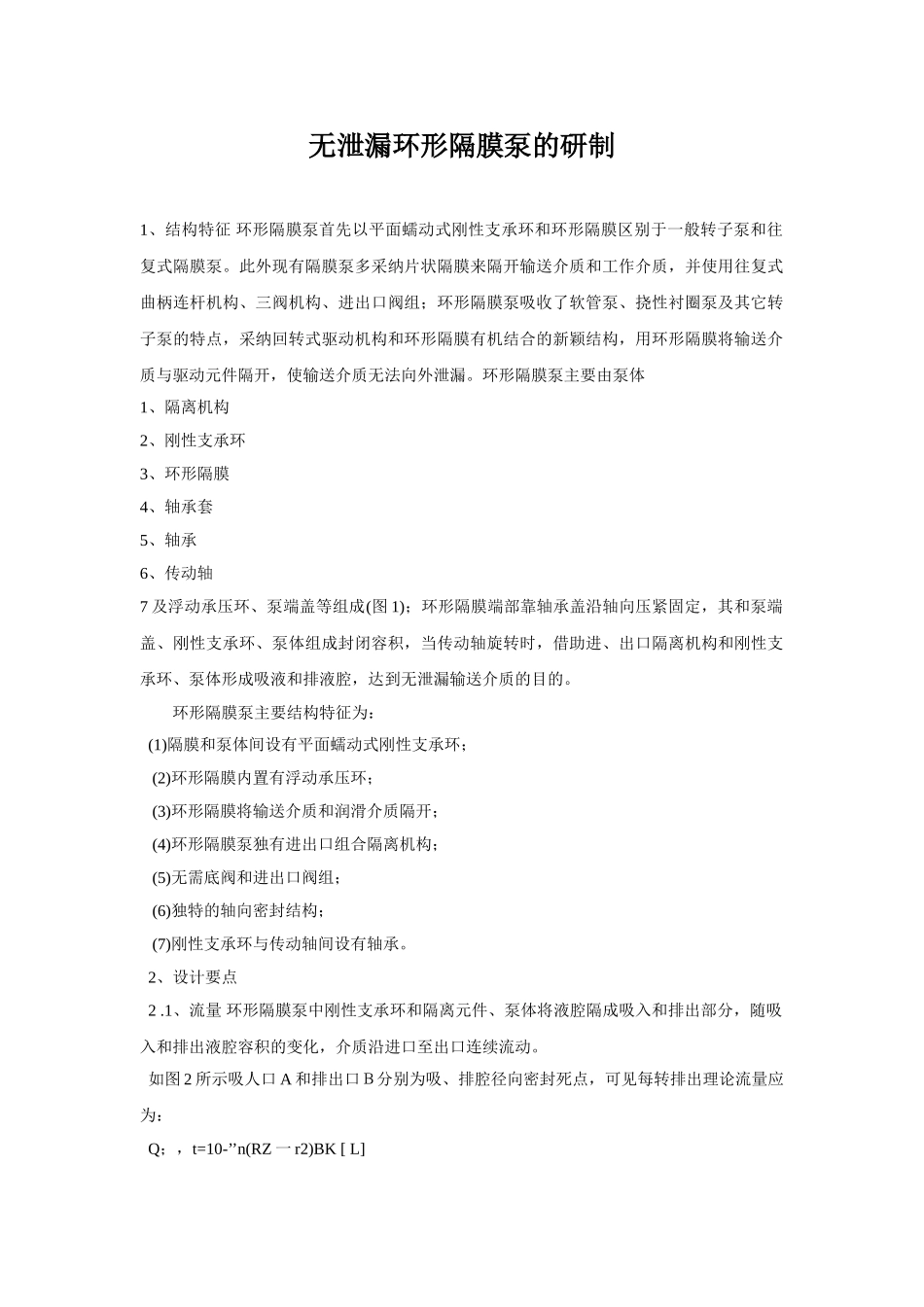

无泄漏环形隔膜泵的研制VIP专享

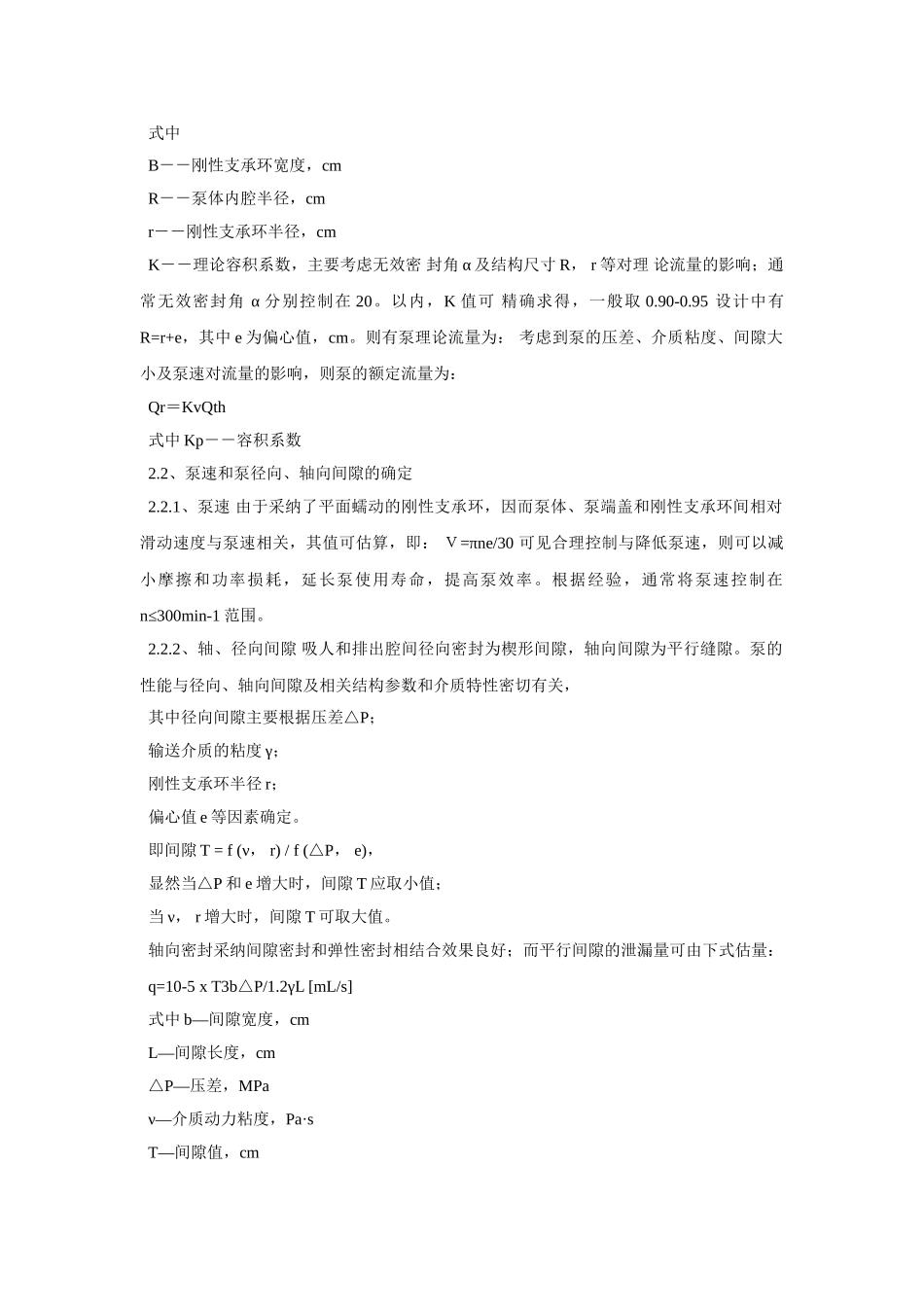

无泄漏环形隔膜泵的研制1、结构特征 环形隔膜泵首先以平面蠕动式刚性支承环和环形隔膜区别于一般转子泵和往复式隔膜泵。此外现有隔膜泵多采纳片状隔膜来隔开输送介质和工作介质，并使用往复式曲柄连杆机构、三阀机构、进出口阀组；环形隔膜泵吸收了软管泵、挠性衬圈泵及其它转子泵的特点，采纳回转式驱动机构和环形隔膜有机结合的新颖结构，用环形隔膜将输送介质与驱动元件隔开，使输送介质无法向外泄漏。环形隔膜泵主要由泵体1、隔离机构2、刚性支承环3、环形隔膜4、轴承套5、轴承6、传动轴7 及浮动承压环、泵端盖等组成(图 1)；环形隔膜端部靠轴承盖沿轴向压紧固定，其和泵端盖、刚性支承环、泵体组成封闭容积，当传动轴旋转时，借助进、出口隔离机构和刚性支承环、泵体形成吸液和排液腔，达到无泄漏输送介质的目的。 环形隔膜泵主要结构特征为： (1)隔膜和泵体间设有平面蠕动式刚性支承环； (2)环形隔膜内置有浮动承压环； (3)环形隔膜将输送介质和润滑介质隔开； (4)环形隔膜泵独有进出口组合隔离机构； (5)无需底阀和进出口阀组； (6)独特的轴向密封结构； (7)刚性支承环与传动轴间设有轴承。 2、设计要点 2 .1、流量 环形隔膜泵中刚性支承环和隔离元件、泵体将液腔隔成吸入和排出部分，随吸入和排出液腔容积的变化，介质沿进口至出口连续流动。如图 2 所示吸人口 A 和排出口Ｂ分别为吸、排腔径向密封死点，可见每转排出理论流量应为： Q；，t=10-’’n(RZ 一 r2)BK [ L] 式中B－－刚性支承环宽度，cm R－－泵体内腔半径，cm r－－刚性支承环半径，cm K－－理论容积系数，主要考虑无效密 封角 α 及结构尺寸 R， r 等对理 论流量的影响；通常无效密封角 α 分别控制在 20。以内，K 值可 精确求得，一般取 0.90-0.95 设计中有R=r+e，其中 e 为偏心值，cm。则有泵理论流量为： 考虑到泵的压差、介质粘度、间隙大小及泵速对流量的影响，则泵的额定流量为： Qr＝KvQth 式中 Kp－－容积系数 2.2、泵速和泵径向、轴向间隙的确定 2.2.1、泵速 由于采纳了平面蠕动的刚性支承环，因而泵体、泵端盖和刚性支承环间相对滑动速度与泵速相关，其值可估算，即： Ｖ=πne/30 可见合理控制与降低泵速，则可以减小摩擦和功率损耗，延长泵使用寿命，提高泵效率。根据经验，通常将泵速控制在n≤300min-1 范围。 2.2.2、轴、径向间隙 吸人和排出腔间径向密封为楔形间隙，轴向间隙为平行缝隙。泵的性能与径...
