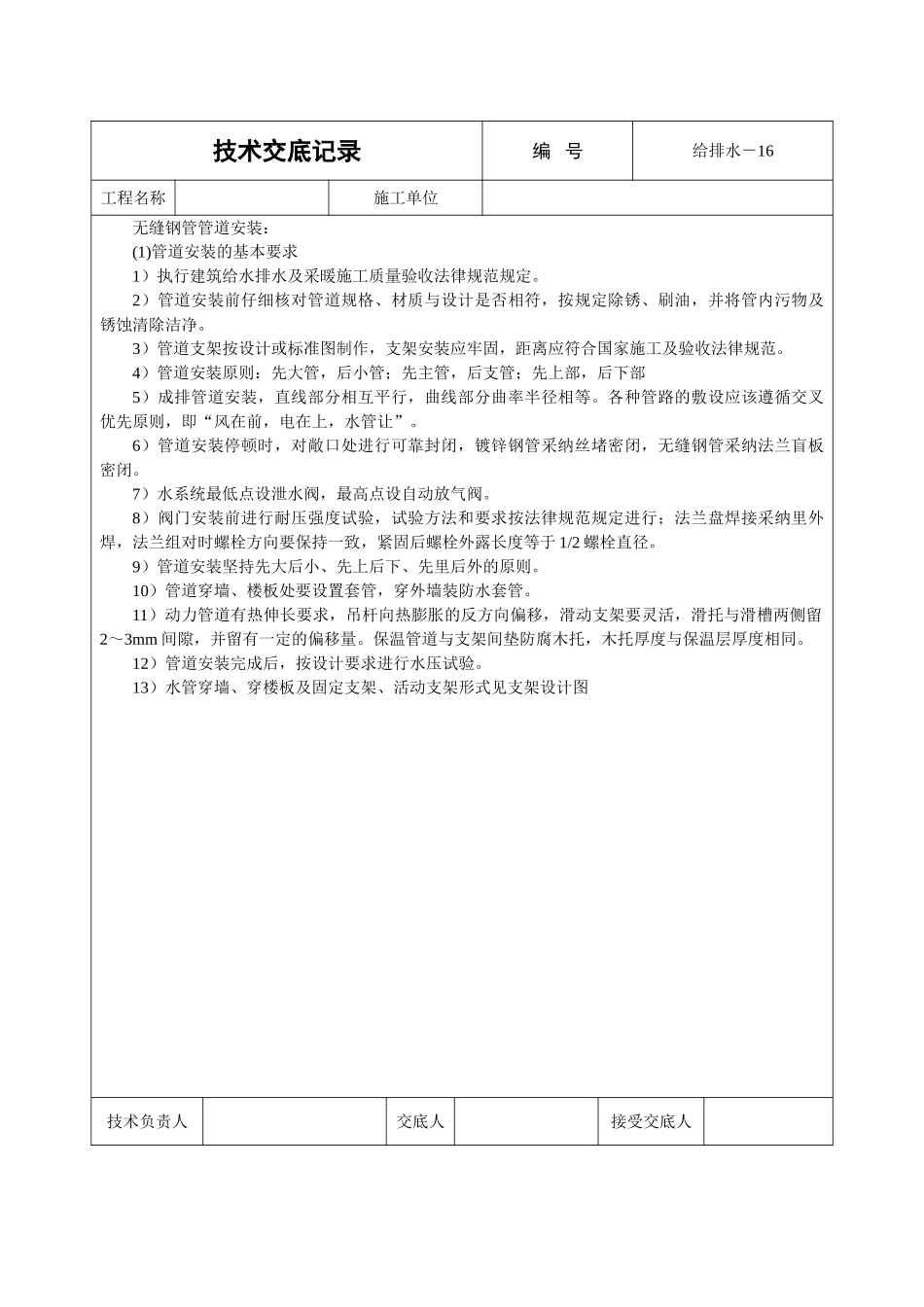

技术交底记录 编 号给排水－16工程名称施工单位无缝钢管管道安装：(1)管道安装的基本要求1）执行建筑给水排水及采暖施工质量验收法律规范规定。2）管道安装前仔细核对管道规格、材质与设计是否相符，按规定除锈、刷油，并将管内污物及锈蚀清除洁净。3）管道支架按设计或标准图制作，支架安装应牢固，距离应符合国家施工及验收法律规范。4）管道安装原则：先大管，后小管；先主管，后支管；先上部，后下部5）成排管道安装，直线部分相互平行，曲线部分曲率半径相等。各种管路的敷设应该遵循交叉优先原则，即“风在前，电在上，水管让”。6）管道安装停顿时，对敞口处进行可靠封闭，镀锌钢管采纳丝堵密闭，无缝钢管采纳法兰盲板密闭。7）水系统最低点设泄水阀，最高点设自动放气阀。8）阀门安装前进行耐压强度试验，试验方法和要求按法律规范规定进行；法兰盘焊接采纳里外焊，法兰组对时螺栓方向要保持一致，紧固后螺栓外露长度等于 1/2 螺栓直径。9）管道安装坚持先大后小、先上后下、先里后外的原则。10）管道穿墙、楼板处要设置套管，穿外墙装防水套管。11）动力管道有热伸长要求，吊杆向热膨胀的反方向偏移，滑动支架要灵活，滑托与滑槽两侧留2～3mm 间隙，并留有一定的偏移量。保温管道与支架间垫防腐木托，木托厚度与保温层厚度相同。12）管道安装完成后，按设计要求进行水压试验。13）水管穿墙、穿楼板及固定支架、活动支架形式见支架设计图技术负责人交底人接受交底人技术交底记录 编 号给排水－16工程名称大连期货大厦施工单位中铁建工集团大连期货大厦机电安装项目部(2)管道焊接方法1）电弧焊连接的管道在放样划线的基础上按矫正管材、切割下料、坡口、组对、焊接、清理焊渣等工序进行施工。2）坡口加工及清理：]管道的切割坡口一般采纳氧-乙炔焰气割，气割完成后，用锉刀清除洁净管口氧化铁，用磨光机将影响焊接质量的凹凸不平处削磨平整。小直径管道尽量采纳砂轮切割机和手提式电动切管机切割，然后用磨光机进行管口坡口。管道坡口采纳 V 型坡口，坡口用机械加工或砂轮机打磨，做到光滑、平整。对坡口两侧 20mm 范围内将油污，铁锈和水份去除，且保证露出金属光泽，保证坡口表面不得有裂纹、夹层等缺陷，并清除坡口内外侧污物。3）焊条、焊剂使用前应该按说明书进行烘干，并在使用过程中保持干燥。焊条药皮无脱落和显著裂纹。4）焊前管口组对：管口组对采纳专用的组对工具，以确保管子的平直度和对口平齐度。管道对接焊口的组...
