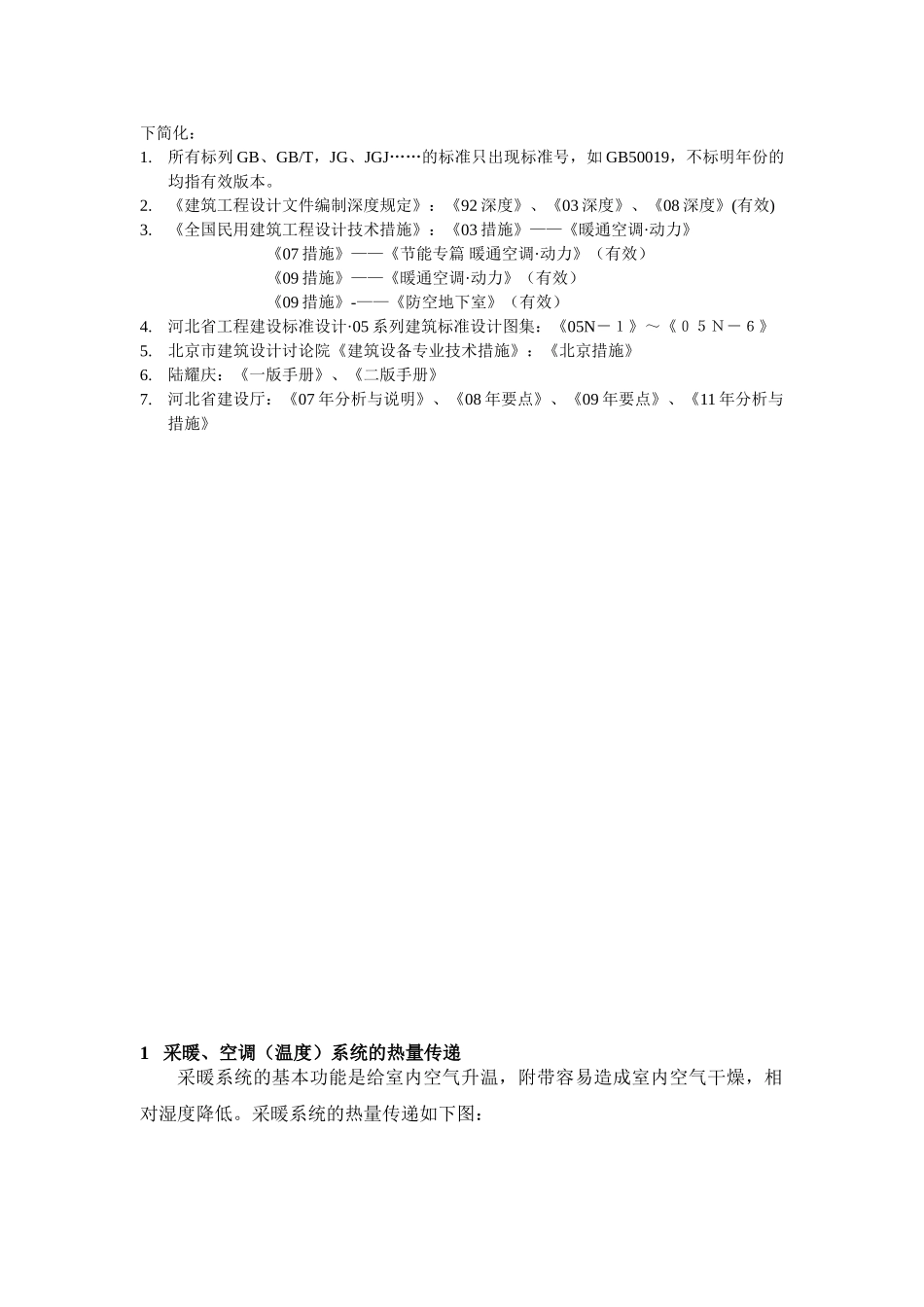

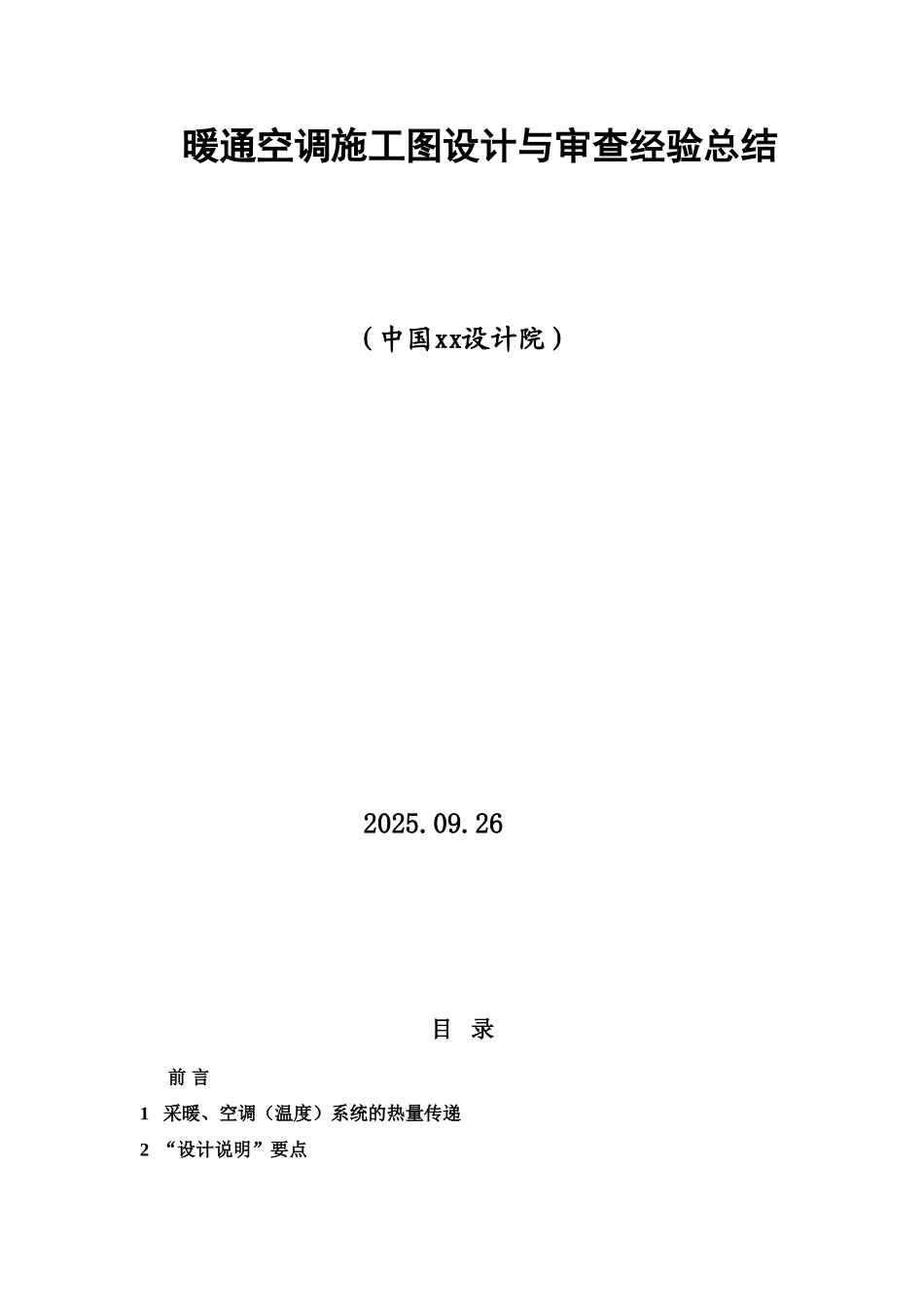

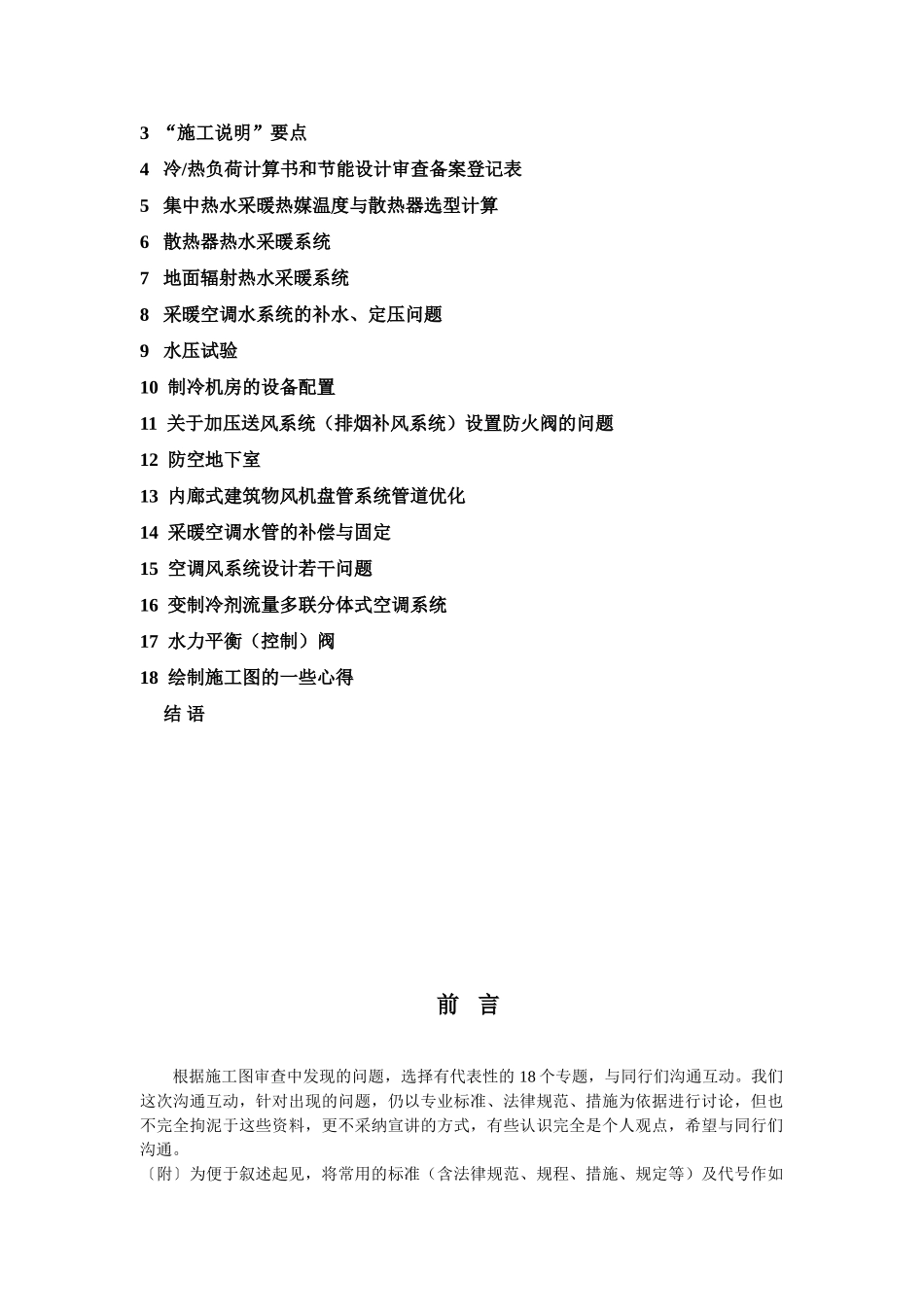

暖通空调施工图设计与审查经验总结 （中国xx设计院）2025.09.26 目 录 前 言 1 采暖、空调（温度）系统的热量传递2 “设计说明”要点3 “施工说明”要点4 冷/热负荷计算书和节能设计审查备案登记表5 集中热水采暖热媒温度与散热器选型计算6 散热器热水采暖系统7 地面辐射热水采暖系统8 采暖空调水系统的补水、定压问题9 水压试验10 制冷机房的设备配置11 关于加压送风系统（排烟补风系统）设置防火阀的问题12 防空地下室13 内廊式建筑物风机盘管系统管道优化14 采暖空调水管的补偿与固定15 空调风系统设计若干问题16 变制冷剂流量多联分体式空调系统17 水力平衡（控制）阀18 绘制施工图的一些心得 结 语前 言根据施工图审查中发现的问题，选择有代表性的 18 个专题，与同行们沟通互动。我们这次沟通互动，针对出现的问题，仍以专业标准、法律规范、措施为依据进行讨论，但也不完全拘泥于这些资料，更不采纳宣讲的方式，有些认识完全是个人观点，希望与同行们沟通。〔附〕为便于叙述起见，将常用的标准（含法律规范、规程、措施、规定等）及代号作如下简化：1.所有标列 GB、GB/T，JG、JGJ……的标准只出现标准号，如 GB50019，不标明年份的均指有效版本。2.《建筑工程设计文件编制深度规定》：《92 深度》、《03 深度》、《08 深度》(有效)3.《全国民用建筑工程设计技术措施》：《03 措施》——《暖通空调·动力》 《07 措施》——《节能专篇 暖通空调·动力》（有效） 《09 措施》——《暖通空调·动力》（有效） 《09 措施》-——《防空地下室》（有效）4.河北省工程建设标准设计·05 系列建筑标准设计图集：《05N－１》～《０５Ｎ－６》5.北京市建筑设计讨论院《建筑设备专业技术措施》：《北京措施》6.陆耀庆：《一版手册》、《二版手册》7.河北省建设厅：《07 年分析与说明》、《08 年要点》、《09 年要点》、《11 年分析与措施》1 采暖、空调（温度）系统的热量传递采暖系统的基本功能是给室内空气升温，附带容易造成室内空气干燥，相对湿度降低。采暖系统的热量传递如下图：空调系统的功能包括空气温度调节、湿度调节、含尘量控制、改善室内空气品质、噪音控制、风速控制等… 空调系统诸多功能中只有温度调节与热量传递有关，我将空调（温度）系统的热量传递过程总结为以下简图（简称 “五环图”）：红色箭头为夏季制冷循环热流方向，以带冷却塔的水冷冷水机组为例；绿色箭头为冬季制热循...
