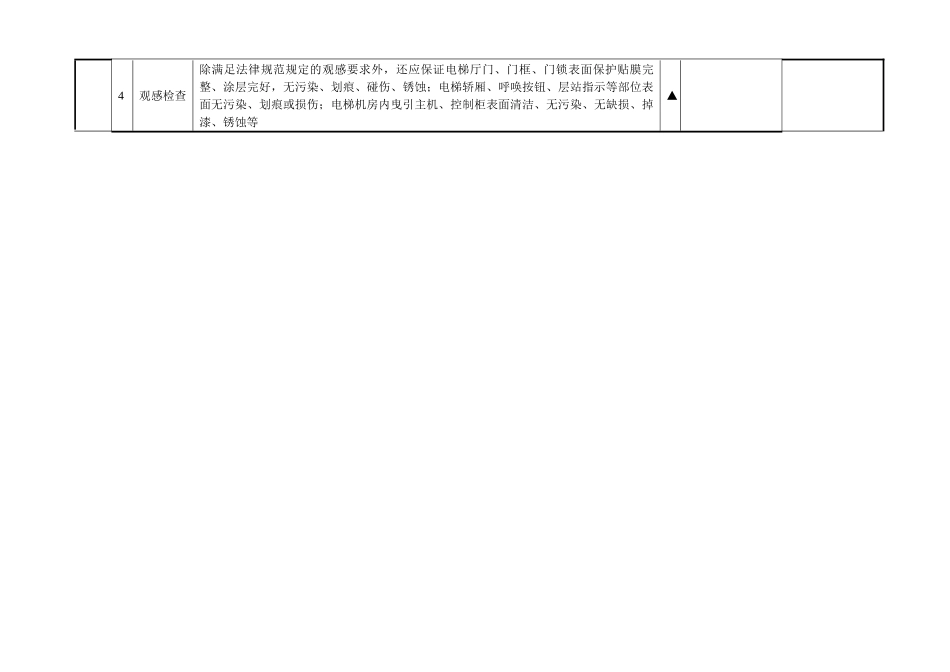

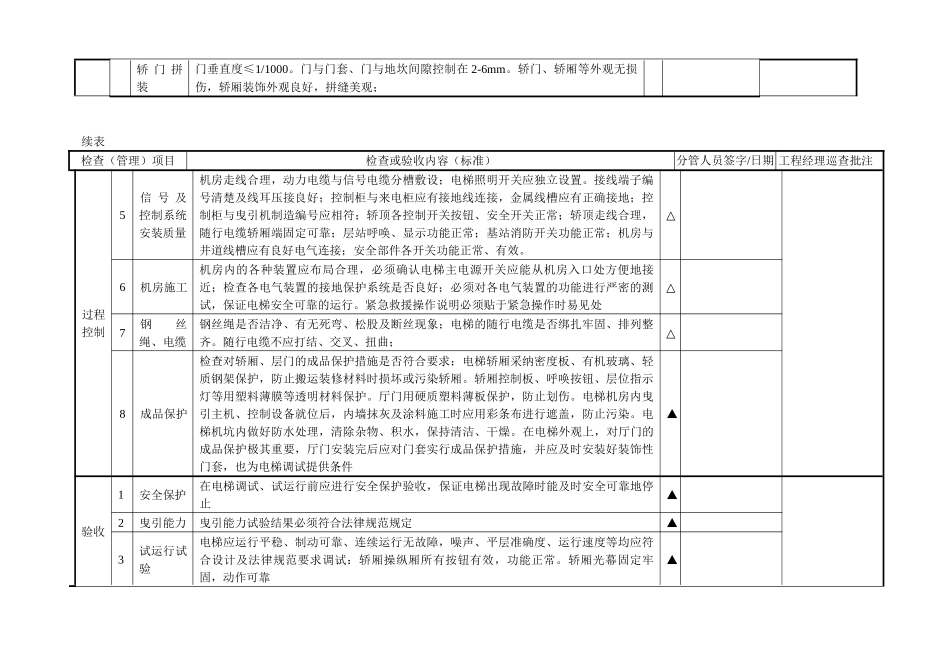

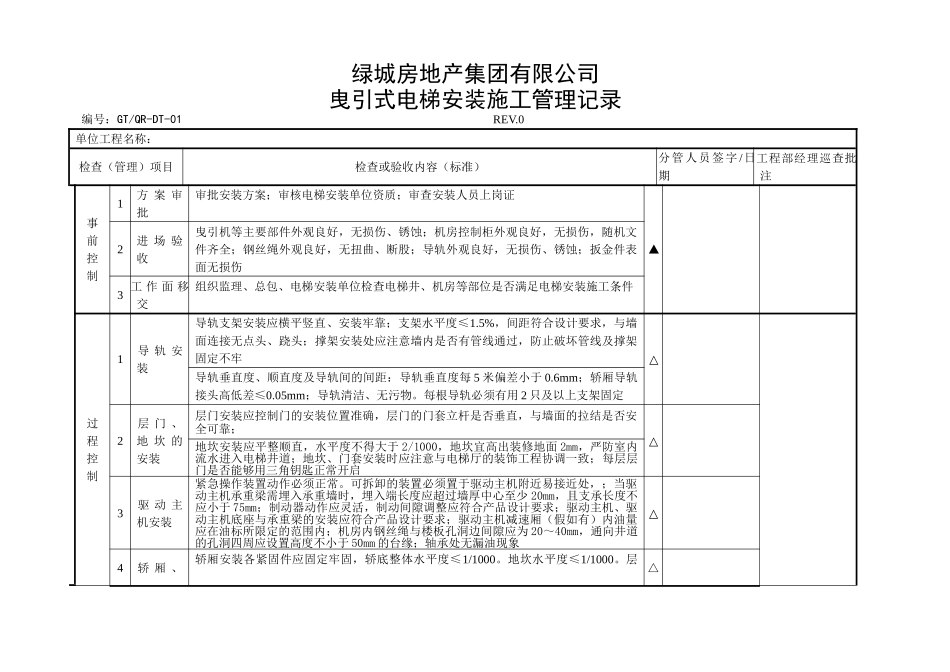

绿城房地产集团有限公司曳引式电梯安装施工管理记录编号：GT/QR-DT-01 REV.0单位工程名称： 检查（管理）项目检查或验收内容（标准）分管人员签字/日期工程部经理巡查批注事前控制1方 案 审批审批安装方案；审核电梯安装单位资质；审查安装人员上岗证▲2进 场 验收曳引机等主要部件外观良好，无损伤、锈蚀；机房控制柜外观良好，无损伤，随机文件齐全；钢丝绳外观良好，无扭曲、断股；导轨外观良好，无损伤、锈蚀；扳金件表面无损伤3 工 作 面 移交组织监理、总包、电梯安装单位检查电梯井、机房等部位是否满足电梯安装施工条件过程控制1导 轨 安装导轨支架安装应横平竖直、安装牢靠；支架水平度≤1.5%，间距符合设计要求，与墙面连接无点头、跷头；撑架安装处应注意墙内是否有管线通过，防止破坏管线及撑架固定不牢△导轨垂直度、顺直度及导轨间的间距：导轨垂直度每 5 米偏差小于 0.6mm；轿厢导轨接头高低差≤0.05mm；导轨清洁、无污物。每根导轨必须有用 2 只及以上支架固定2层 门 、地 坎 的安装层门安装应控制门的安装位置准确，层门的门套立杆是否垂直，与墙面的拉结是否安全可靠； △地坎安装应平整顺直，水平度不得大于 2/1000，地坎宜高出装修地面 2mm，严防室内流水进入电梯井道；地坎、门套安装时应注意与电梯厅的装饰工程协调一致；每层层门是否能够用三角钥匙正常开启3驱 动 主机安装紧急操作装置动作必须正常。可拆卸的装置必须置于驱动主机附近易接近处，；当驱动主机承重梁需埋入承重墙时，埋入端长度应超过墙厚中心至少 20mm，且支承长度不应小于 75mm；制动器动作应灵活，制动间隙调整应符合产品设计要求；驱动主机、驱动主机底座与承重梁的安装应符合产品设计要求；驱动主机减速厢（假如有）内油量应在油标所限定的范围内；机房内钢丝绳与楼板孔洞边间隙应为 20～40mm，通向井道的孔洞四周应设置高度不小于 50mm 的台缘；轴承处无漏油现象 △4轿 厢 、轿厢安装各紧固件应固定牢固，轿底整体水平度≤1/1000。地坎水平度≤1/1000。层△轿 门 拼装门垂直度≤1/1000。门与门套、门与地坎间隙控制在 2-6mm。轿门、轿厢等外观无损伤，轿厢装饰外观良好，拼缝美观； 续表检查（管理）项目检查或验收内容（标准）分管人员签字/日期 工程经理巡查批注过程控制5信 号 及控制系统安装质量机房走线合理，动力电缆与信号电缆分槽敷设；电梯照明开关应独立设置。接线端子编号清楚及线耳压接良好；控...
