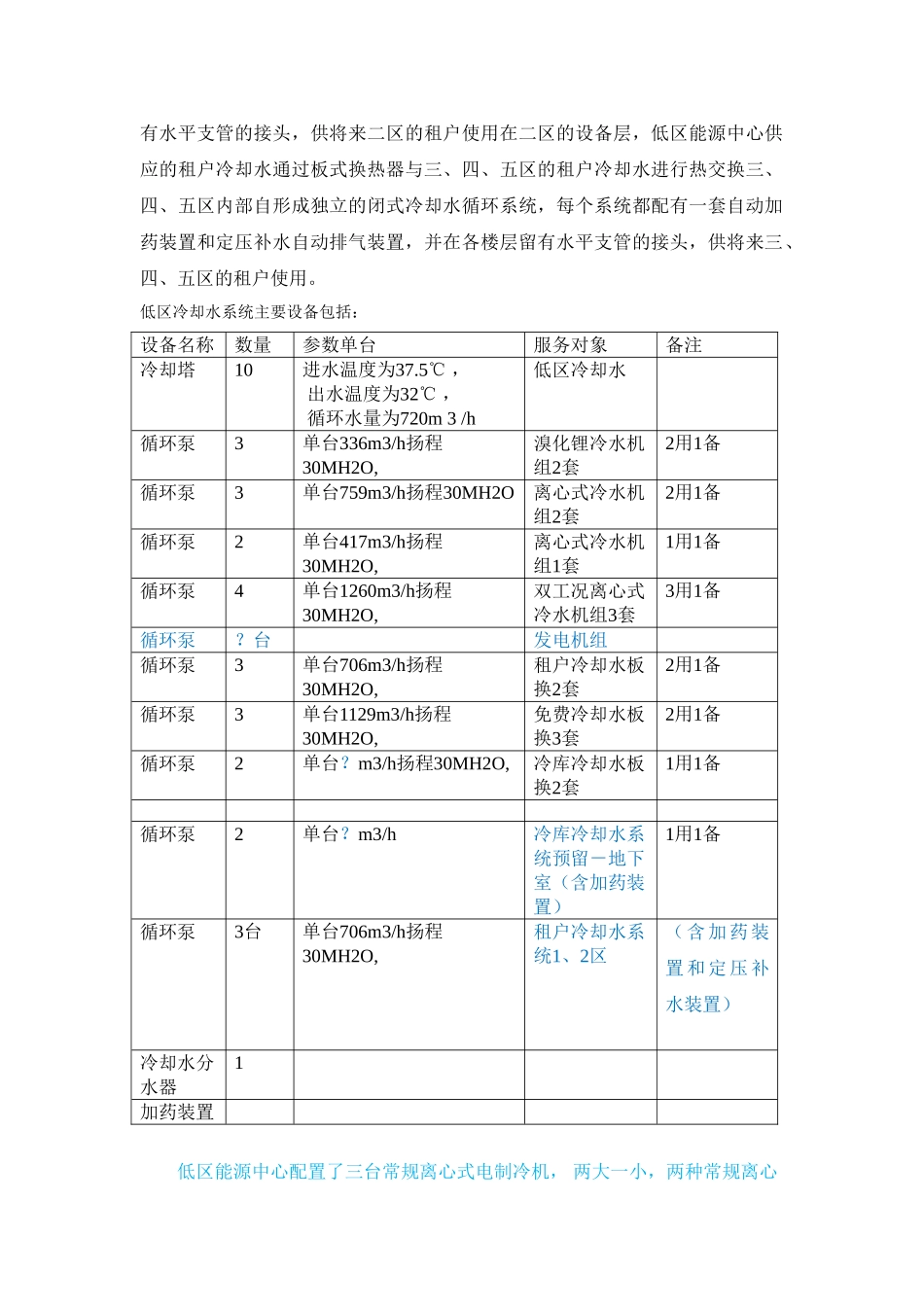

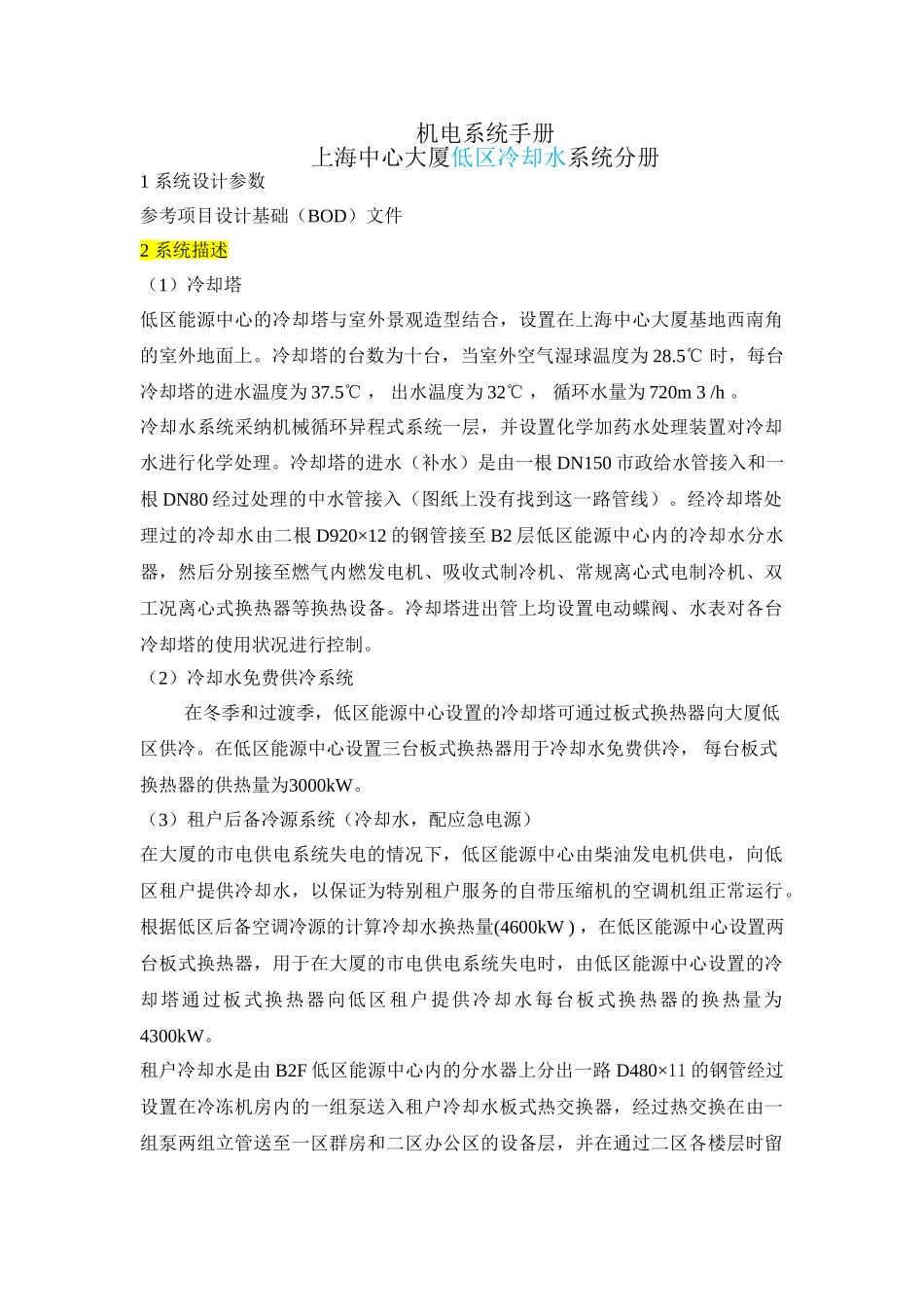

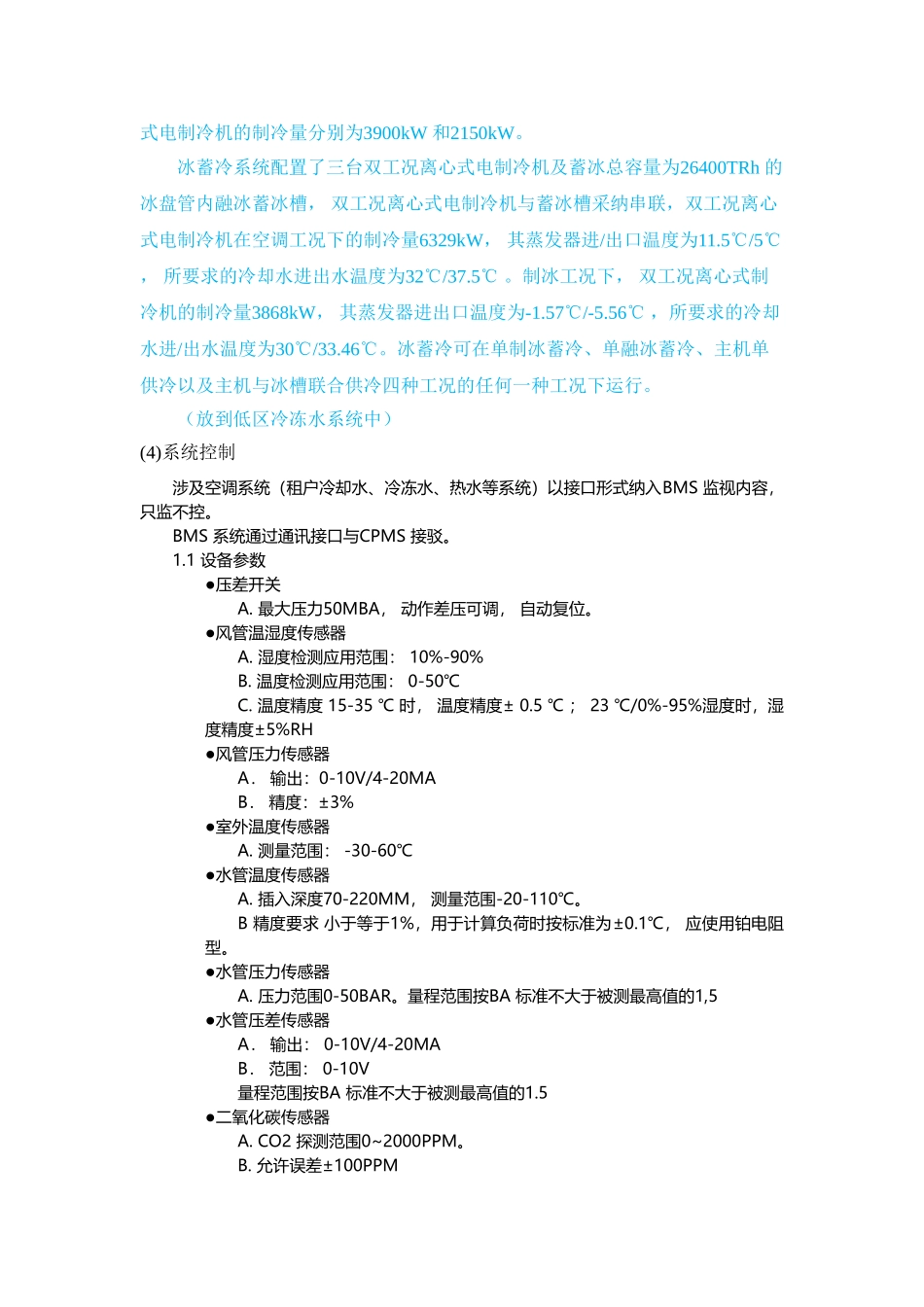

机电系统手册上海中心大厦低区冷却水系统分册1 系统设计参数参考项目设计基础（BOD）文件2 系统描述（1）冷却塔低区能源中心的冷却塔与室外景观造型结合，设置在上海中心大厦基地西南角的室外地面上。冷却塔的台数为十台，当室外空气湿球温度为 28.5℃ 时，每台冷却塔的进水温度为 37.5℃ ， 出水温度为 32℃ ， 循环水量为 720m 3 /h 。冷却水系统采纳机械循环异程式系统一层，并设置化学加药水处理装置对冷却水进行化学处理。冷却塔的进水（补水）是由一根 DN150 市政给水管接入和一根 DN80 经过处理的中水管接入（图纸上没有找到这一路管线）。经冷却塔处理过的冷却水由二根 D920×12 的钢管接至 B2 层低区能源中心内的冷却水分水器，然后分别接至燃气内燃发电机、吸收式制冷机、常规离心式电制冷机、双工况离心式换热器等换热设备。冷却塔进出管上均设置电动蝶阀、水表对各台冷却塔的使用状况进行控制。（2）冷却水免费供冷系统在冬季和过渡季，低区能源中心设置的冷却塔可通过板式换热器向大厦低区供冷。在低区能源中心设置三台板式换热器用于冷却水免费供冷， 每台板式换热器的供热量为3000kW。（3）租户后备冷源系统（冷却水，配应急电源）在大厦的市电供电系统失电的情况下，低区能源中心由柴油发电机供电，向低区租户提供冷却水，以保证为特别租户服务的自带压缩机的空调机组正常运行。根据低区后备空调冷源的计算冷却水换热量(4600kW ) ，在低区能源中心设置两台板式换热器，用于在大厦的市电供电系统失电时，由低区能源中心设置的冷却塔通过板式换热器向低区租户提供冷却水每台板式换热器的换热量为4300kW。租户冷却水是由 B2F 低区能源中心内的分水器上分出一路 D480×11 的钢管经过设置在冷冻机房内的一组泵送入租户冷却水板式热交换器，经过热交换在由一组泵两组立管送至一区群房和二区办公区的设备层，并在通过二区各楼层时留有水平支管的接头，供将来二区的租户使用在二区的设备层，低区能源中心供应的租户冷却水通过板式换热器与三、四、五区的租户冷却水进行热交换三、四、五区内部自形成独立的闭式冷却水循环系统，每个系统都配有一套自动加药装置和定压补水自动排气装置，并在各楼层留有水平支管的接头，供将来三、四、五区的租户使用。低区冷却水系统主要设备包括：设备名称数量参数单台服务对象备注冷却塔10进水温度为37.5℃ ， 出水温度为32℃ ， 循环水量为720m 3 /h低区冷却水循环泵3...
