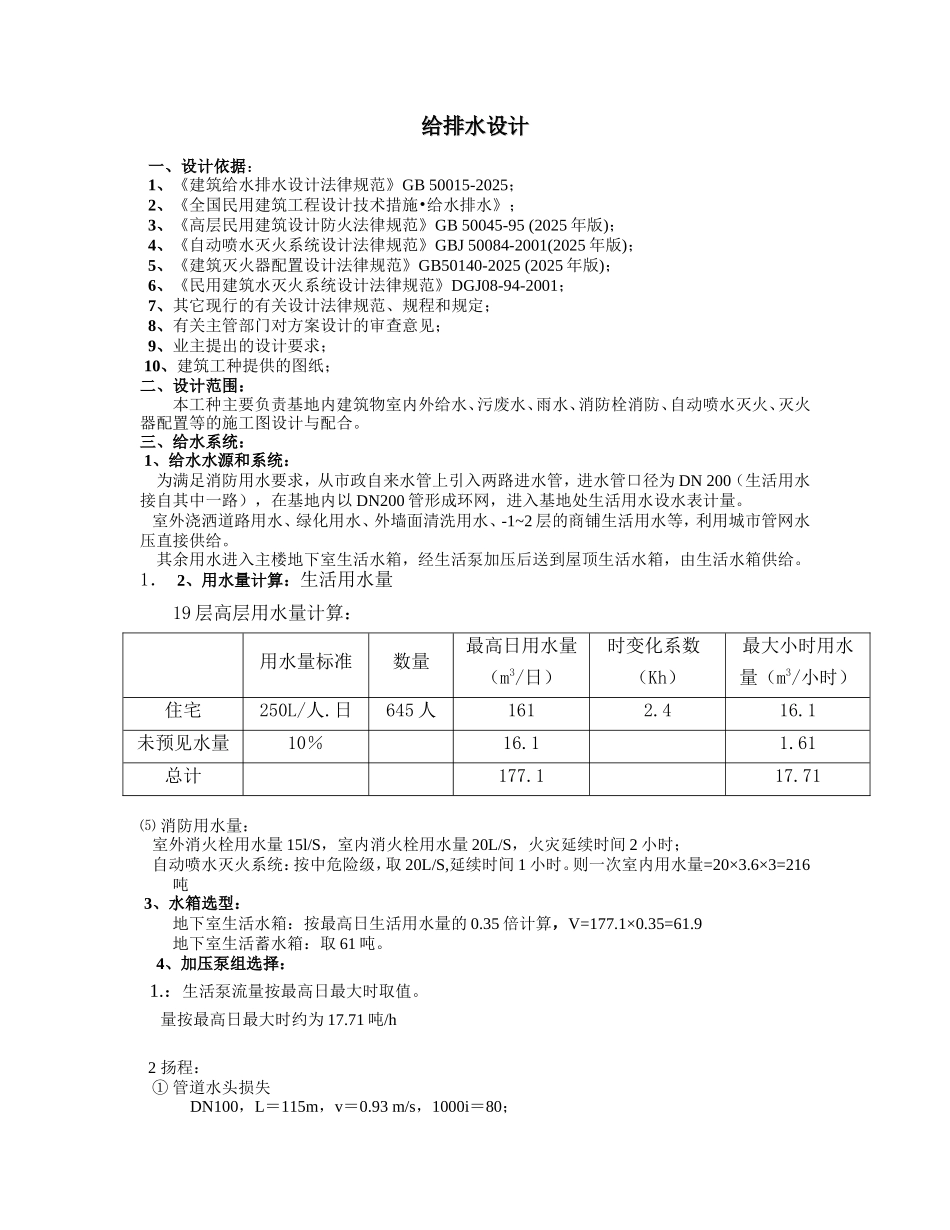

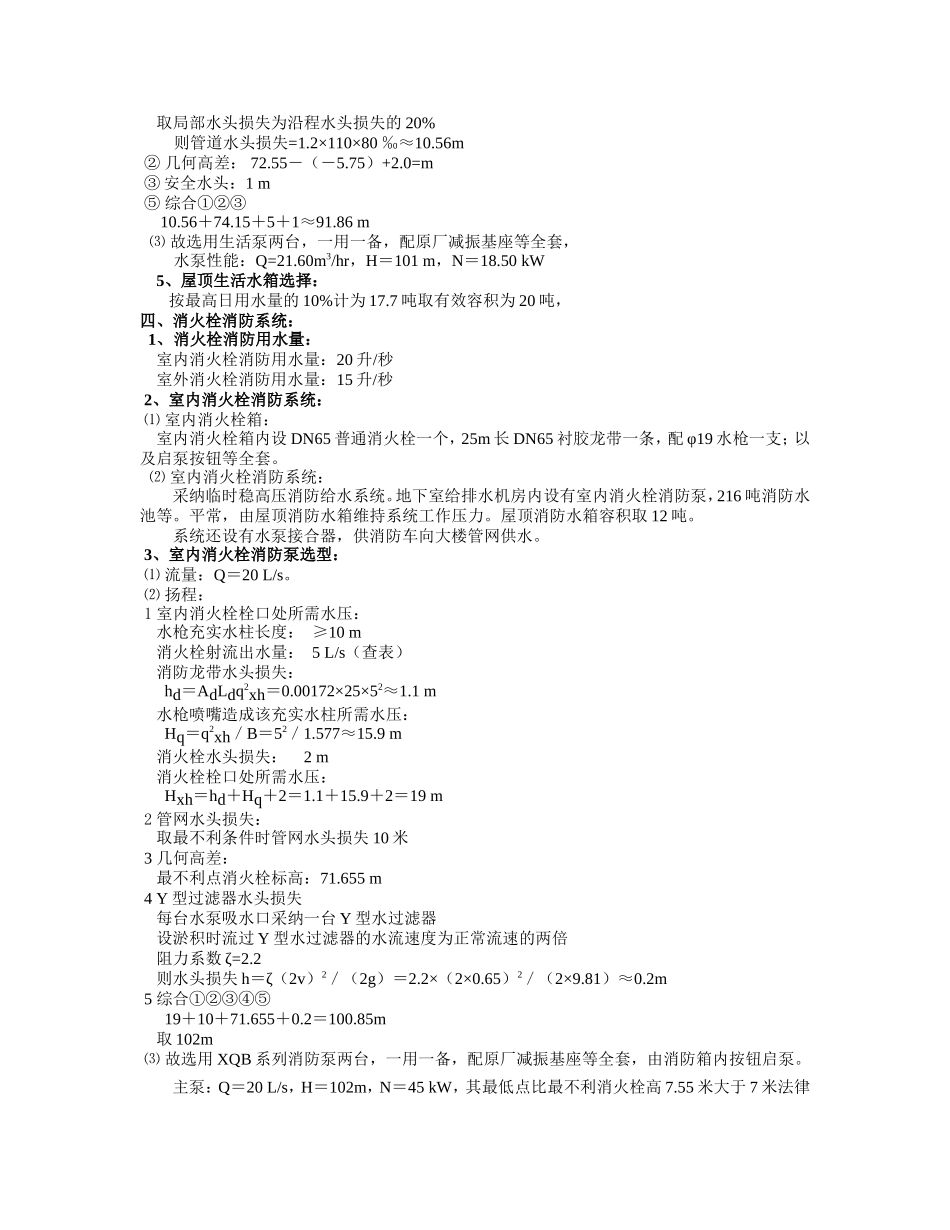

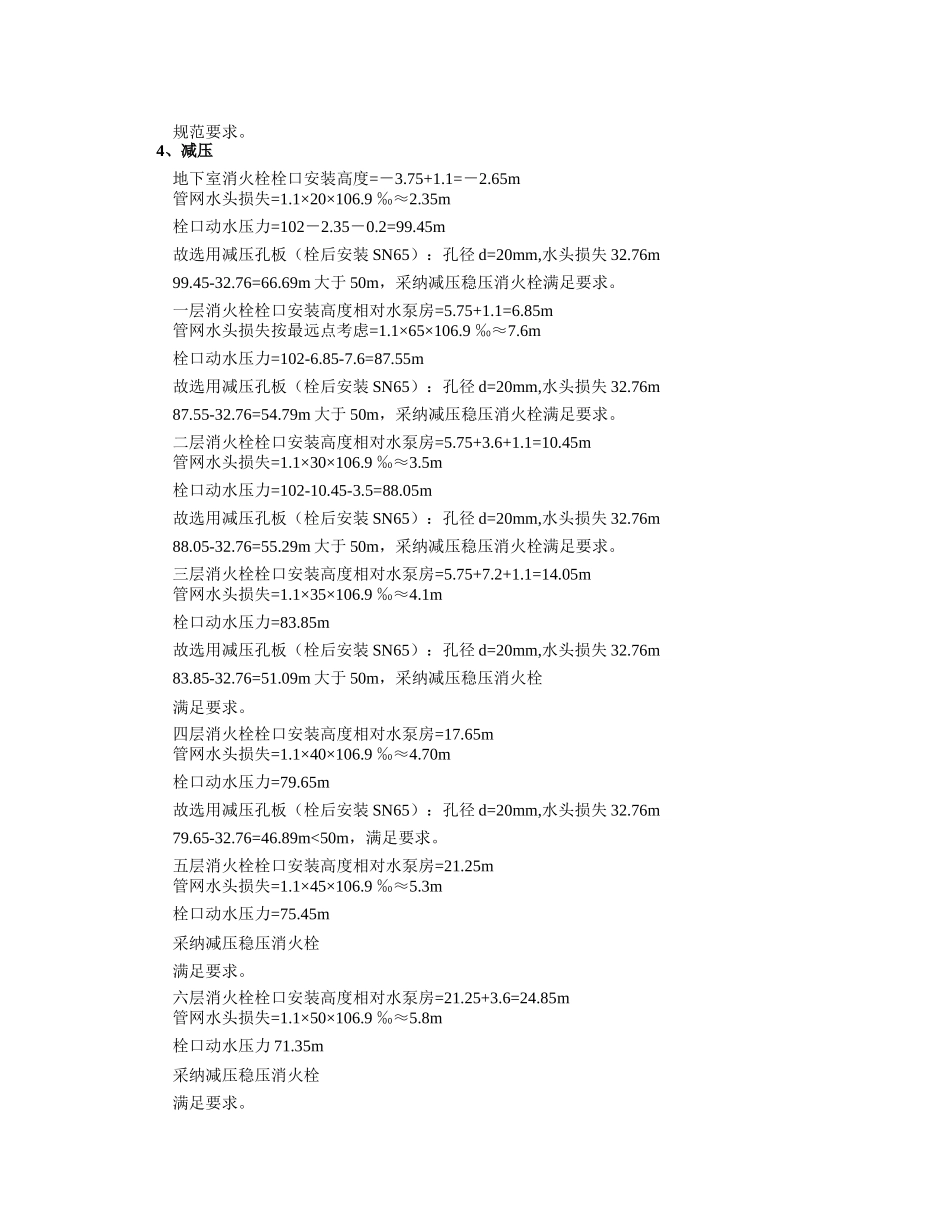

给排水设计给排水设计 一、设计依据： 1、《建筑给水排水设计法律规范》GB 50015-2025； 2、《全国民用建筑工程设计技术措施•给水排水》； 3、《高层民用建筑设计防火法律规范》GB 50045-95 (2025 年版)； 4、《自动喷水灭火系统设计法律规范》GBJ 50084-2001(2025 年版)； 5、《建筑灭火器配置设计法律规范》GB50140-2025 (2025 年版)； 6、《民用建筑水灭火系统设计法律规范》DGJ08-94-2001； 7、其它现行的有关设计法律规范、规程和规定； 8、有关主管部门对方案设计的审查意见； 9、业主提出的设计要求； 10、建筑工种提供的图纸；二、设计范围：本工种主要负责基地内建筑物室内外给水、污废水、雨水、消防栓消防、自动喷水灭火、灭火器配置等的施工图设计与配合。三、给水系统： 1、给水水源和系统： 为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为 DN 200（生活用水接自其中一路），在基地内以 DN200 管形成环网，进入基地处生活用水设水表计量。 室外浇洒道路用水、绿化用水、外墙面清洗用水、-1~2 层的商铺生活用水等，利用城市管网水压直接供给。 其余用水进入主楼地下室生活水箱，经生活泵加压后送到屋顶生活水箱，由生活水箱供给。1． 2、用水量计算：生活用水量19 层高层用水量计算：用水量标准数量最高日用水量（m3/日）时变化系数（Kh）最大小时用水量（m3/小时）住宅250L/人.日645 人1612.416.1未预见水量10％16.11.61总计177.117.71⑸ 消防用水量： 室外消火栓用水量 15l/S，室内消火栓用水量 20L/S，火灾延续时间 2 小时； 自动喷水灭火系统：按中危险级，取 20L/S,延续时间 1 小时。则一次室内用水量=20×3.6×3=216吨 3、水箱选型：地下室生活水箱：按最高日生活用水量的 0.35 倍计算，V=177.1×0.35=61.9地下室生活蓄水箱：取 61 吨。4、加压泵组选择： 1.：生活泵流量按最高日最大时取值。 量按最高日最大时约为 17.71 吨/h 2 扬程： ① 管道水头损失DN100，L＝115m，v＝0.93 m/s，1000i＝80； 取局部水头损失为沿程水头损失的 20%则管道水头损失=1.2×110×80 ‰≈10.56m ② 几何高差： 72.55―（―5.75）+2.0=m ③ 安全水头：1 m ⑤ 综合①②③ 10.56＋74.15＋5＋1≈91.86 m⑶ 故选用生活泵两台，一用一备，配原厂减振基座等全套， 水泵性能：Q=21.60m3/hr，H＝101 m，N＝18.50 kW5、屋顶生活水箱选择： 按最高日用水量的...
