某住院大楼深基坑支护监控方案

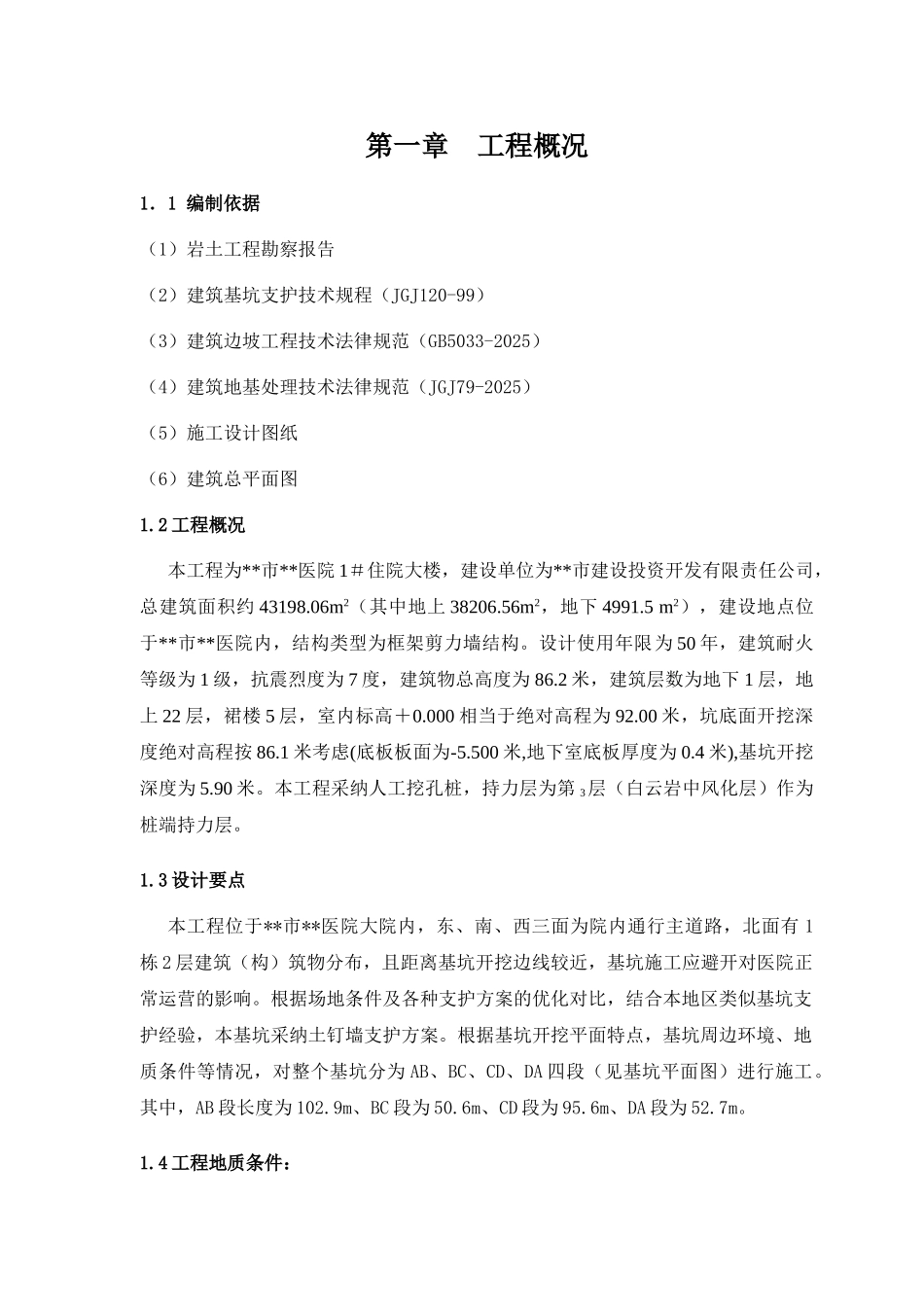

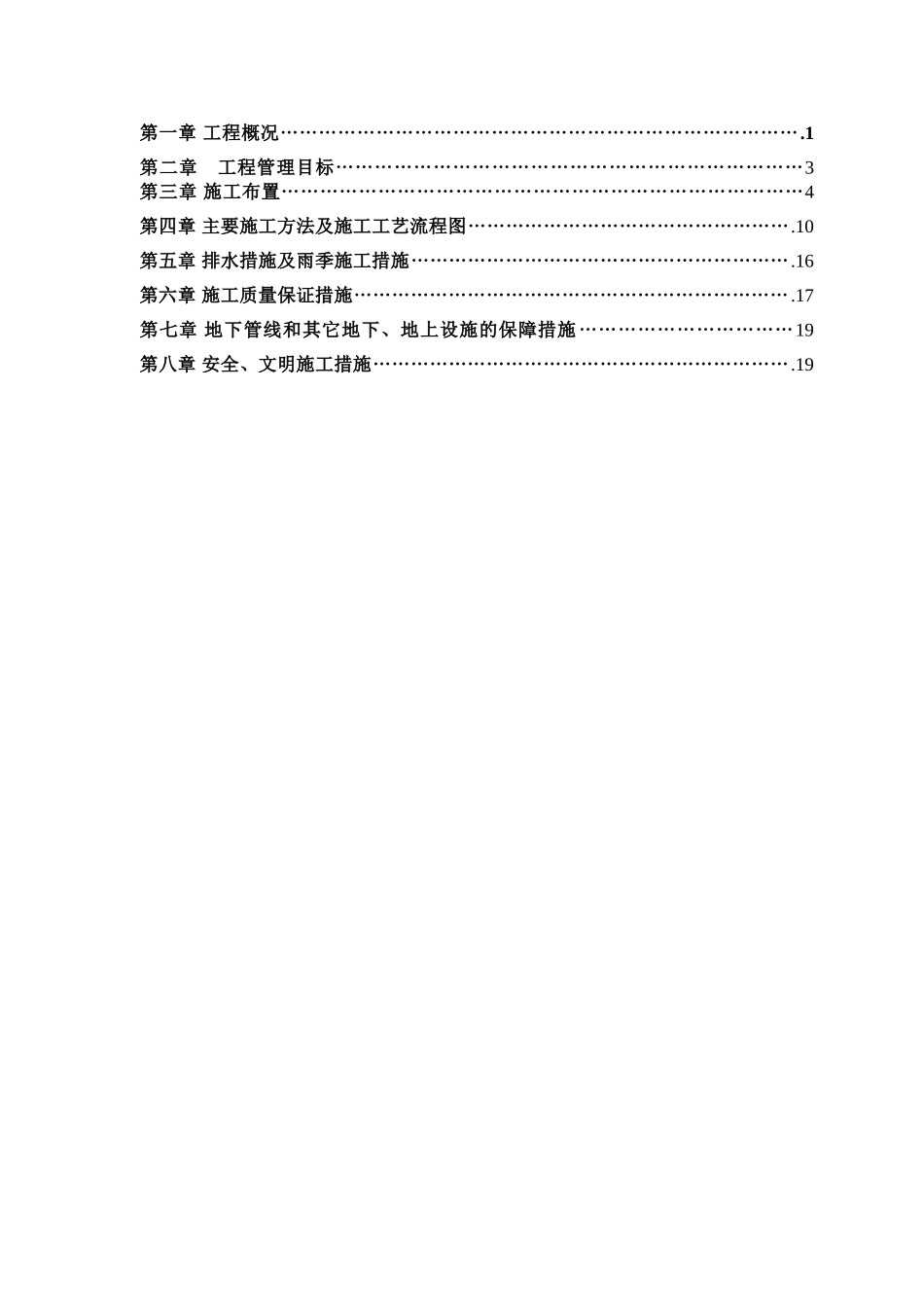

第一章 工程概况……………………………………………………………………….1第二章 工程管理目标………………………………………………………………3第三章 施工布置………………………………………………………………………4第四章 主要施工方法及施工工艺流程图…………………………………………….10第五章 排水措施及雨季施工措施…………………………………………………….16第六章 施工质量保证措施…………………………………………………………….17第七章 地下管线和其它地下、地上设施的保障措施……………………………19第八章 安全、文明施工措施………………………………………………………….19第一章 工程概况1．1 编制依据（1）岩土工程勘察报告（2）建筑基坑支护技术规程（JGJ120-99）（3）建筑边坡工程技术法律规范（GB5033-2025）（4）建筑地基处理技术法律规范（JGJ79-2025）（5）施工设计图纸（6）建筑总平面图1.2 工程概况本工程为**市**医院 1＃住院大楼，建设单位为**市建设投资开发有限责任公司，总建筑面积约 43198.06m2（其中地上 38206.56m2，地下 4991.5 m2），建设地点位于**市**医院内，结构类型为框架剪力墙结构。设计使用年限为 50 年，建筑耐火等级为 1 级，抗震烈度为 7 度，建筑物总高度为 86.2 米，建筑层数为地下 1 层，地上 22 层，裙楼 5 层，室内标高＋0.000 相当于绝对高程为 92.00 米，坑底面开挖深度绝对高程按 86.1 米考虑(底板板面为-5.500 米,地下室底板厚度为 0.4 米),基坑开挖深度为 5.90 米。本工程采纳人工挖孔桩，持力层为第 3层（白云岩中风化层）作为桩端持力层。1.3 设计要点本工程位于**市**医院大院内，东、南、西三面为院内通行主道路，北面有 1栋 2 层建筑（构）筑物分布，且距离基坑开挖边线较近，基坑施工应避开对医院正常运营的影响。根据场地条件及各种支护方案的优化对比，结合本地区类似基坑支护经验，本基坑采纳土钉墙支护方案。根据基坑开挖平面特点，基坑周边环境、地质条件等情况，对整个基坑分为 AB、BC、CD、DA 四段（见基坑平面图）进行施工。其中，AB 段长度为 102.9m、BC 段为 50.6m、CD 段为 95.6m、DA 段为 52.7m。1.4 工程地质条件：1.4.1 据钻探揭示，本场地覆盖层主要由第四系新统填土、第四系上更新统冲积层、第四系上更新统残积层组成，下伏基岩为石炭系中统大埔的白云岩。各地层的工程地质特征自由...
