某博物馆劲性结构加工工艺

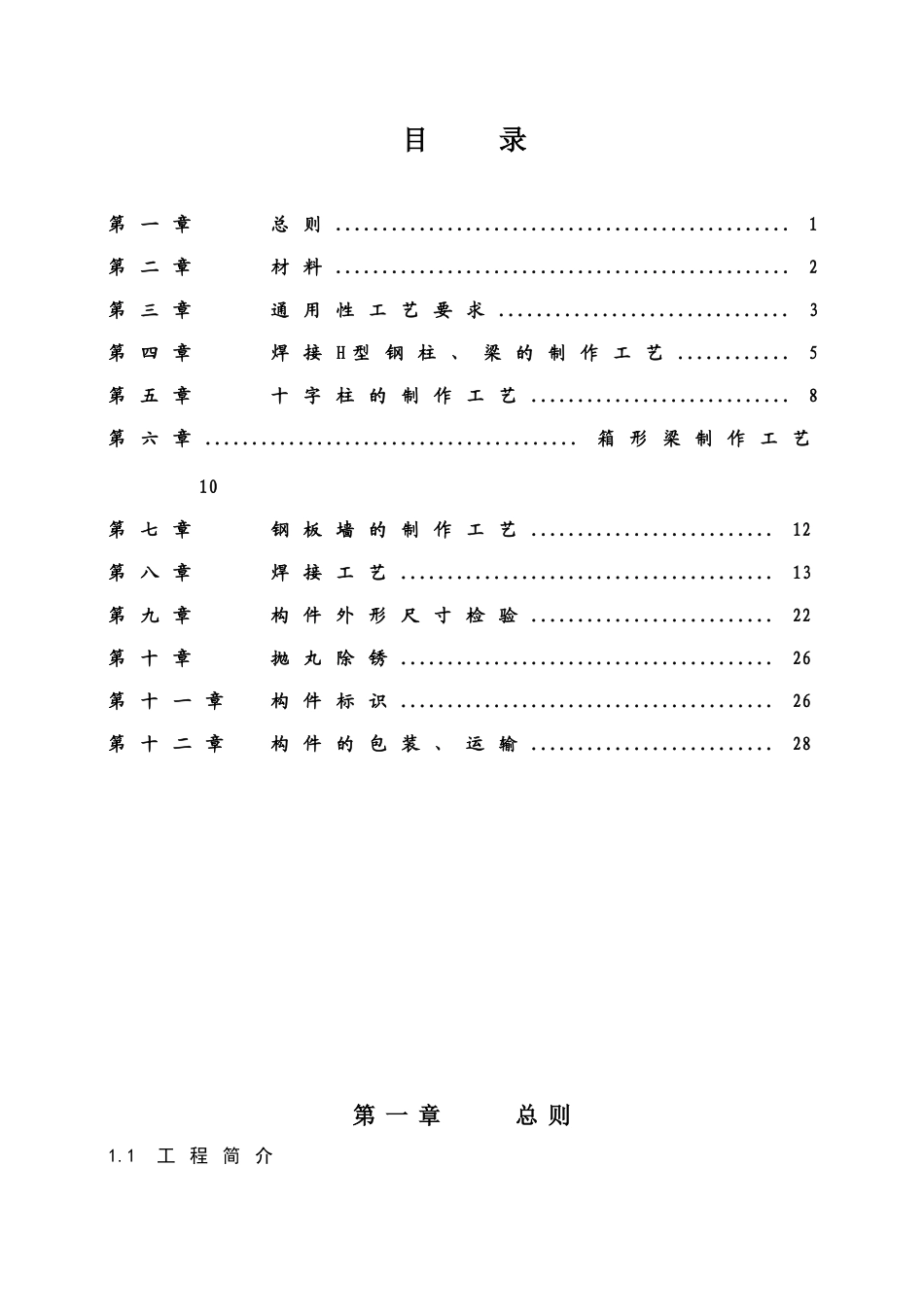

目 录第 一 章 总 则 .................................................1第 二 章 材 料 .................................................2第 三 章 通 用 性 工 艺 要 求 ...............................3第 四 章 焊 接 H 型 钢 柱 、 梁 的 制 作 工 艺 ............5第 五 章 十 字 柱 的 制 作 工 艺 ............................8第 六 章 ........................................箱 形 梁 制 作 工 艺10第 七 章 钢 板 墙 的 制 作 工 艺 ..........................12第 八 章 焊 接 工 艺 ........................................13第 九 章 构 件 外 形 尺 寸 检 验 ..........................22第 十 章 抛 丸 除 锈 ........................................26第 十 一 章 构 件 标 识 ........................................26第 十 二 章 构 件 的 包 装 、 运 输 ..........................28第 一 章 总 则1.1 工 程 简 介某 博 物 馆 的 改 扩 建 工 程 ， 总 建 筑 面 积 19.19万 平 方米 ， 其 中 扩 建 部 分 建 筑 面 积 为15.7 万 平 方 米 ， 设 地下 二 层 ， 地 上 五 层 ， 为 钢 筋 混 凝 土 框 架 筒 体 结 构 ，工 程 总 造 价 14.939 亿 元 。新 建 部 分 钢 结 构 总 量 约 为6800 吨 ， 主 要 包 括 ：a. 地 下 及 地 上 劲 性 柱 、 梁 及 钢 板 墙 ；b. 钢 结 构 楼 盖和 屋 盖 的 钢 桁 架 。钢 结 构 的 设 计 使 用 年 限 为100 年 ； 结 构 安 全 等 级为 一 级 ； 结 构 重 要 性 系 数 为 1.1 ； 抗 震 类 别 为 乙 类 。1.2 适 用 范 围本 工 艺 要 领 适 用 于 中 国*** 博 物 馆 改 扩 建 工 程 新建部分劲性柱、梁及钢板墙（标高范围：-6.0m~+43.5m ） 的 制 作 与 焊 接 。 此 部 分 吨 位 约210 吨 ， 主要规格为+600*300*35*35、 +500*300*35*35、 +400*200*35*35、 +370*200*35*35、 H600*400*35*35、 H600*300*35*35、 H500*400*35*35、 H600*200*35*35、 H400*400*35*35、H400*150*35*35 、H250*250*18*18 等等，钢材材质为Q345B、 ...
