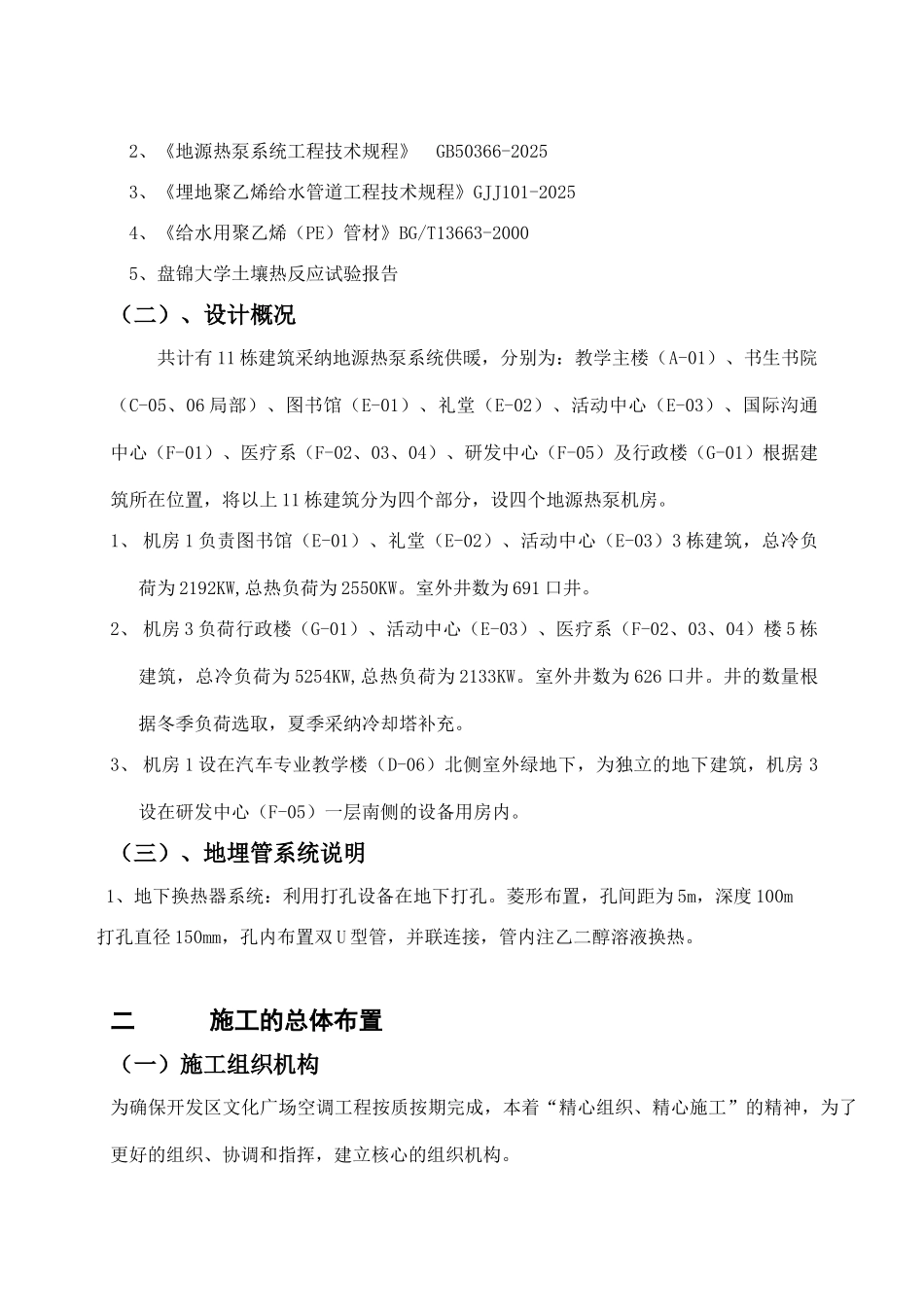

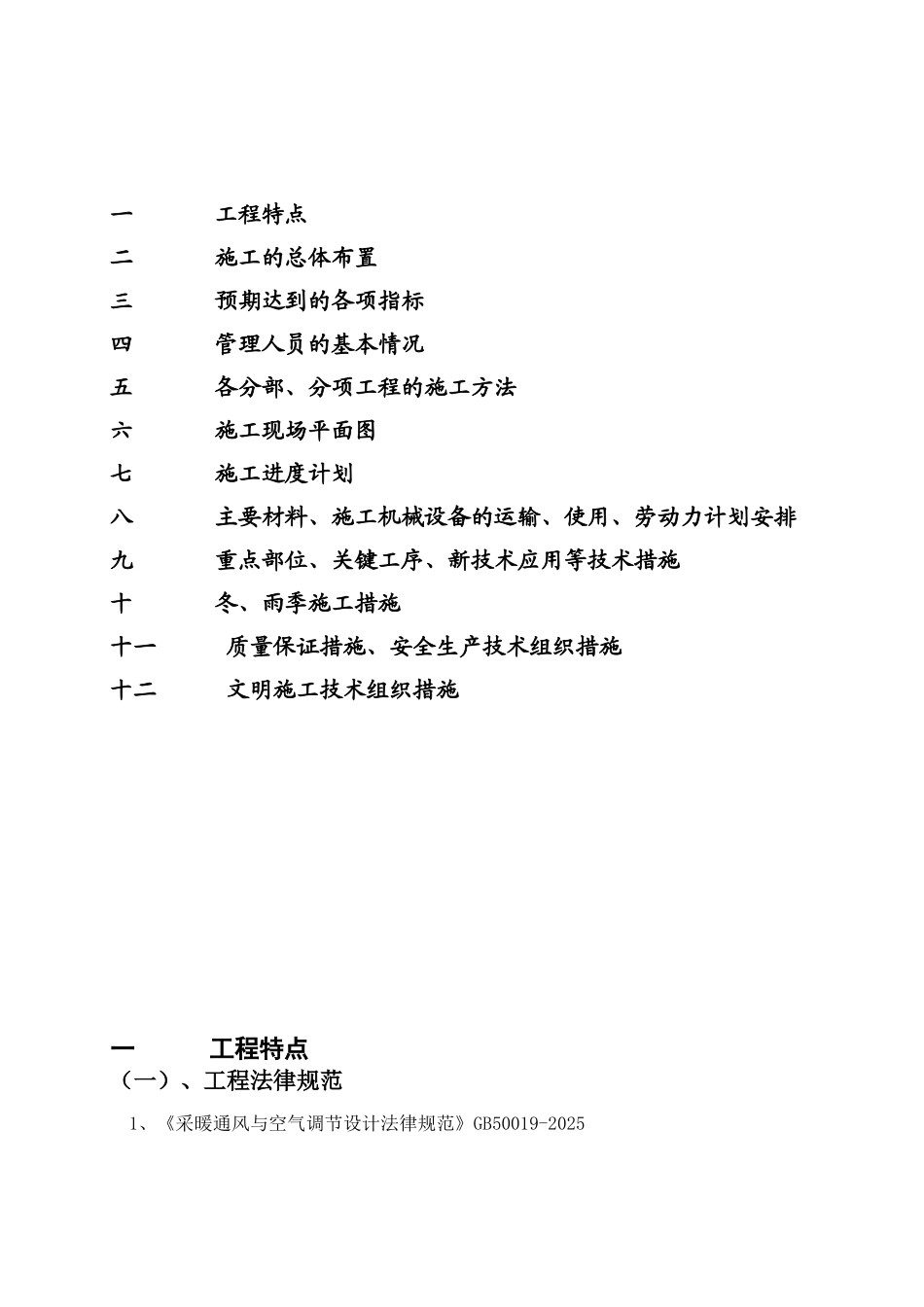

施工组织设计编制单位： 编制时间：2025 年 2 月 9 日目 录一 工程特点二 施工的总体布置三 预期达到的各项指标四 管理人员的基本情况五 各分部、分项工程的施工方法六 施工现场平面图七 施工进度计划八 主要材料、施工机械设备的运输、使用、劳动力计划安排九 重点部位、关键工序、新技术应用等技术措施十 冬、雨季施工措施十一 质量保证措施、安全生产技术组织措施十二 文明施工技术组织措施一 工程特点（一）、工程法律规范 1、《采暖通风与空气调节设计法律规范》GB50019-2025 2、《地源热泵系统工程技术规程》 GB50366-2025 3、《埋地聚乙烯给水管道工程技术规程》GJJ101-2025 4、《给水用聚乙烯（PE）管材》BG/T13663-2000 5、盘锦大学土壤热反应试验报告（二）、设计概况 共计有 11 栋建筑采纳地源热泵系统供暖，分别为：教学主楼（A-01）、书生书院（C-05、06 局部）、图书馆（E-01）、礼堂（E-02）、活动中心（E-03）、国际沟通中心（F-01）、医疗系（F-02、03、04）、研发中心（F-05）及行政楼（G-01）根据建筑所在位置，将以上 11 栋建筑分为四个部分，设四个地源热泵机房。1、 机房 1 负责图书馆（E-01）、礼堂（E-02）、活动中心（E-03）3 栋建筑，总冷负荷为 2192KW,总热负荷为 2550KW。室外井数为 691 口井。2、 机房 3 负荷行政楼（G-01）、活动中心（E-03）、医疗系（F-02、03、04）楼 5 栋建筑，总冷负荷为 5254KW,总热负荷为 2133KW。室外井数为 626 口井。井的数量根据冬季负荷选取，夏季采纳冷却塔补充。3、 机房 1 设在汽车专业教学楼（D-06）北侧室外绿地下，为独立的地下建筑，机房 3设在研发中心（F-05）一层南侧的设备用房内。（三）、地埋管系统说明 1、地下换热器系统：利用打孔设备在地下打孔。菱形布置，孔间距为 5m，深度 100m打孔直径 150mm，孔内布置双 U 型管，并联连接，管内注乙二醇溶液换热。二 施工的总体布置（一）施工组织机构为确保开发区文化广场空调工程按质按期完成，本着“精心组织、精心施工”的精神，为了更好的组织、协调和指挥，建立核心的组织机构。（二）、施工技术准备1、资料准备：施工准备期间收集齐全与工程相关的施工图，设备安装说明书，施工验收法律规范、质量标准、标准图籍、施工记录登记表等安装技术文件。2、结合施工工艺和工程特点，确定相应的施工方法和技术措施。3、仔细熟悉施工图，检查土建和安装施工图有无矛盾...
