某工程夹层钢梁吊装施工方案

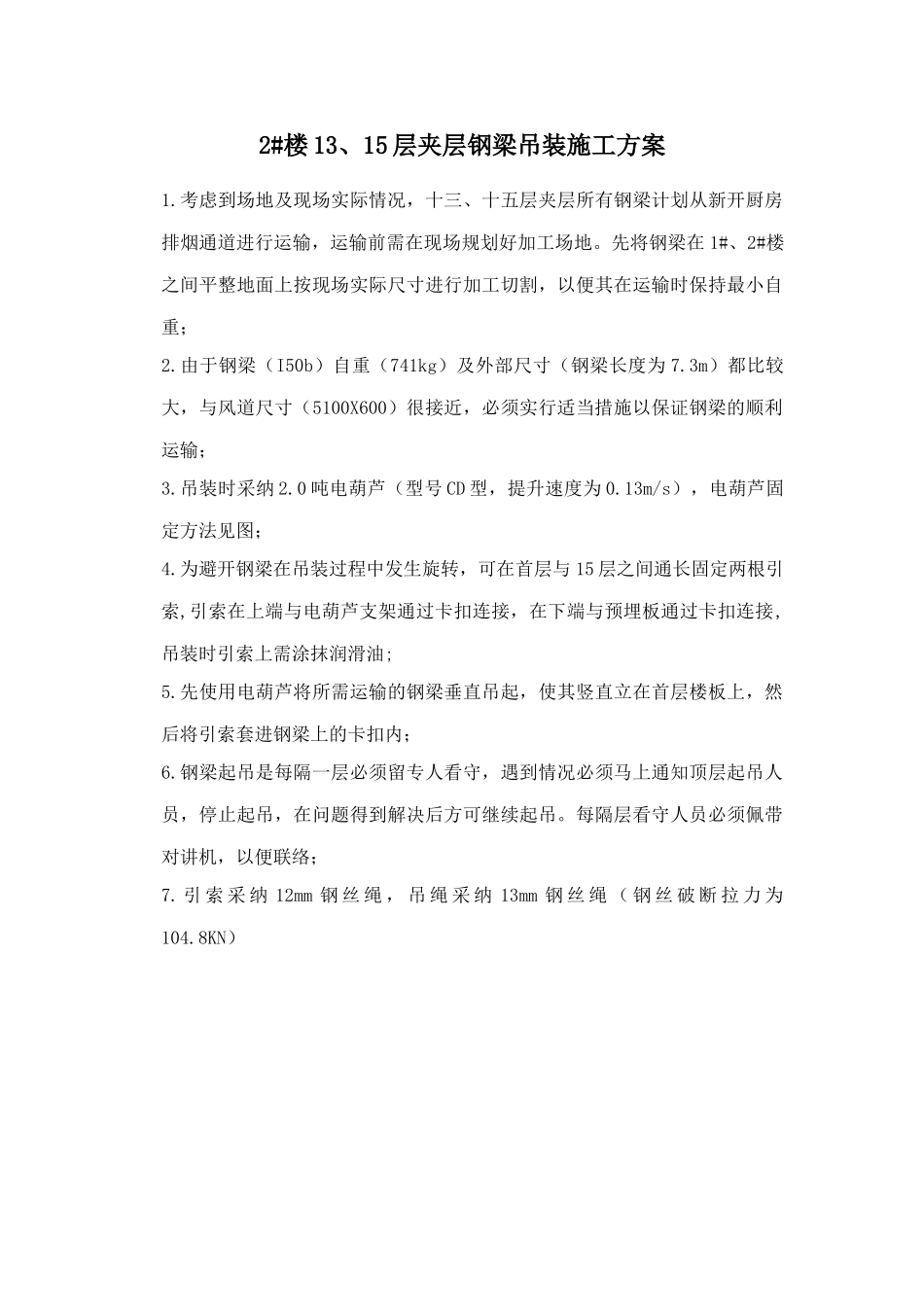

2#楼 13、15 层夹层钢梁吊装施工方案1.考虑到场地及现场实际情况，十三、十五层夹层所有钢梁计划从新开厨房排烟通道进行运输，运输前需在现场规划好加工场地。先将钢梁在 1#、2#楼之间平整地面上按现场实际尺寸进行加工切割，以便其在运输时保持最小自重；2.由于钢梁（I50b）自重（741kg）及外部尺寸（钢梁长度为 7.3m）都比较大，与风道尺寸（5100X600）很接近，必须实行适当措施以保证钢梁的顺利运输；3.吊装时采纳 2.0 吨电葫芦（型号 CD 型，提升速度为 0.13m/s），电葫芦固定方法见图； 4.为避开钢梁在吊装过程中发生旋转，可在首层与 15 层之间通长固定两根引索,引索在上端与电葫芦支架通过卡扣连接，在下端与预埋板通过卡扣连接,吊装时引索上需涂抹润滑油;5.先使用电葫芦将所需运输的钢梁垂直吊起，使其竖直立在首层楼板上，然后将引索套进钢梁上的卡扣内；6.钢梁起吊是每隔一层必须留专人看守，遇到情况必须马上通知顶层起吊人员，停止起吊，在问题得到解决后方可继续起吊。每隔层看守人员必须佩带对讲机，以便联络；7. 引 索 采 纳 12mm 钢 丝 绳 ， 吊 绳 采 纳 13mm 钢 丝 绳 （ 钢 丝 破 断 拉 力 为104.8KN） CD 型电葫芦额定荷载为 2t，起升高度为 80m，起升速度为 8m/min（0.13m/s）；制动时下滑量为：0.5t~5t<80mm，10t<70mm；CD 型电葫芦自带 13mm 钢丝绳80m，其中钢丝绳破断拉力为 104.8KN。8.本吊装方案中涉及到焊接部分焊缝均为满焊（角焊缝高度为 6mm）；9.吊装使用 2.0 吨 CD 型电葫芦，同时需在钢梁两侧面翼缘部位各安装两个卡扣，分别扣于两根引索上；10.钢梁吊装到 13 层后，卸掉卡扣并用大绳将之牵引横放于炮车上，再使用炮车在 13 层进行水平运输。计算书一、螺栓计算：考虑最不利情况，13、15 层尺寸及重量最大的为 7.3m 的 I50b，其重量为：101.5×7.3=741（kg）；钢丝绳重量为：48（kg）；吊装时考虑安全系数为 8，则：（741+48）×8=6312（kg）；单根 M16 化学螺栓抗剪承载力为： 200×125=2500（kg）计算时按最不利情况取值，受剪螺栓数目为 n=4；4 个 M16 化学螺栓总抗剪力为： 4×2500=10000（kg）>6312（kg）；即：化学螺栓抗剪承载力满足安全使用要求；二、 U 型扁担焊缝计算1cm 长 h=6mm 的角焊缝抗剪承载力为：670（kg）承受 5928kg 剪力所需 h=6mm 焊缝长度为： 5928/670=8.85cm如图所示，U 型扁担焊缝全部满焊角焊缝长度 h1=24cm； h1=24>h=8.85；即： U 型扁担 h=6mm 焊缝长度满足安全使用要求；三、钢丝绳的选型计算本吊装方案选用光面圆股钢丝绳，规格为 13mm，抗拉强度为：1670Mpa；实测破断拉力为 104.8KN；
