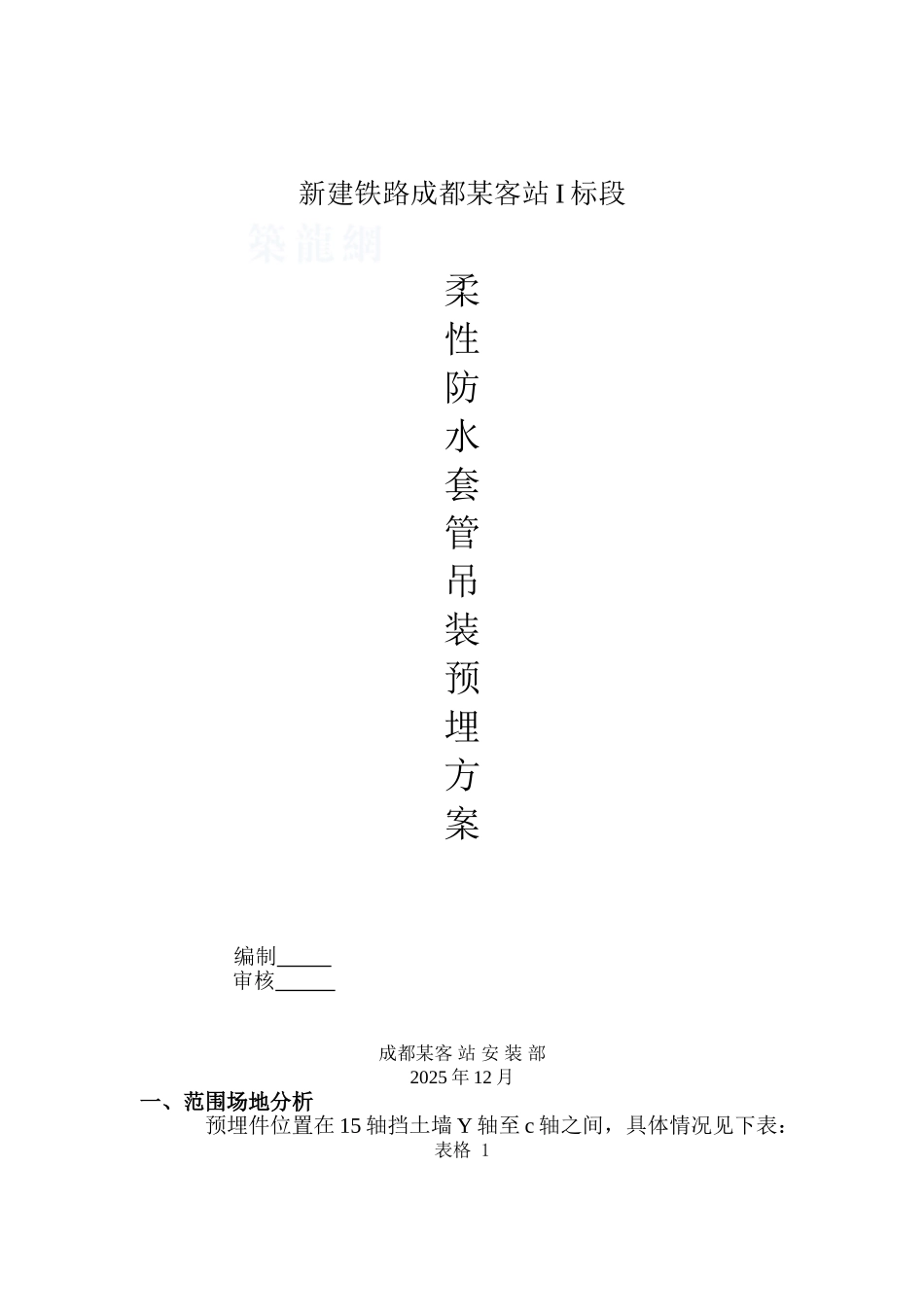

新建铁路成都某客站 I 标段柔性防水套管吊装预埋方案 编制 审核 成都某客 站 安 装 部2025 年 12 月一、范围场地分析预埋件位置在 15 轴挡土墙 Y 轴至 c 轴之间，具体情况见下表：表格 1位置编号规格数量标高备注一φ325×623.5m 二φ206×42 3.7m 三φ206×423.3m对齐位置二其位置坐标详见附图，要求严格按坐标位置及标高固定预埋套管。现场土建施工状况：15 轴挡土墙起自－12m 底板，终至 27m 屋顶大梁，附保护层墙厚 1.2m，采纳分阶段浇注，墙外侧逐步回填的施工方法。我方预埋段具体浇注过程是：一阶段浇注至－6m；二阶段浇注至 0.03m；三阶段浇注至 4.5m。第三阶段我方需配合土建上吊预埋套管。根据土建施工方案，第三阶段时墙外侧暂不回填，即我方需在 12m—16m 处高空作业。套管长 1.3m，重约 100kg，上方无悬挂点，周围无支撑点，故采纳塔吊吊装到位的施工方法。到位后预埋点的施工人员在塔吊停留时，将套管拉入脚手架内脚手板上。作业人员安全防护需到位，挡土墙外侧有落地脚手架，可将安全带系与脚手架上，脚手架高于绑扎点，故能够做到高挂低用。二、吊装准备1、技术准备1）吊装前熟悉现场的具体情况，确定标高，了解套管安装位置和方向。2）吊装应在土建钢筋绑扎到标高前进行，需提前与土建人员沟通、协商。3）需拆除套管进入点处脚手架外侧的安全网。查看土建该处脚手板是否牢固，可否承受套管及 3 名施工人员的重量。3）吊装前联系塔吊指挥，了解起运路线，考虑能否顺利通过，如需清理、平整、加固时，必须事先做好准备。4）起吊前对套管进行外观检查，发现有缺陷时，及时向现场负责人报告。5）设备起运中要保持平稳。2、人员准备1）选择工人进场熟悉现场情况。2）做好起运人员的进场安全教育。3）劳动力配备要合理齐全。具体指挥管理网络图如下：现场总指挥：现场组织协调：技术安全负责人： 吊装预埋班现场总指挥：，对现场吊装作业进行人员、机具、材料等方面的总协调；现场安全技术负责：，对吊装现场进行安全技术交底，人员、机具、材料等技术状况负责监督检查，对安全措施、安全防护进行监督检查现场组织协调：，对吊装现场技术措施、工序过程、防护工作进行协调和检查。3、机具材料准备表格 2名称规格单位数量备注吊车7#塔吊台1钢丝绳φ12~φ16根2电焊机台安全带根依人员配备三、吊装工艺1、工艺流程场地清理 绑扎 试吊 起吊 垂直提升 水平运输 指定位置2、技术措施1）绑扎套管两...
