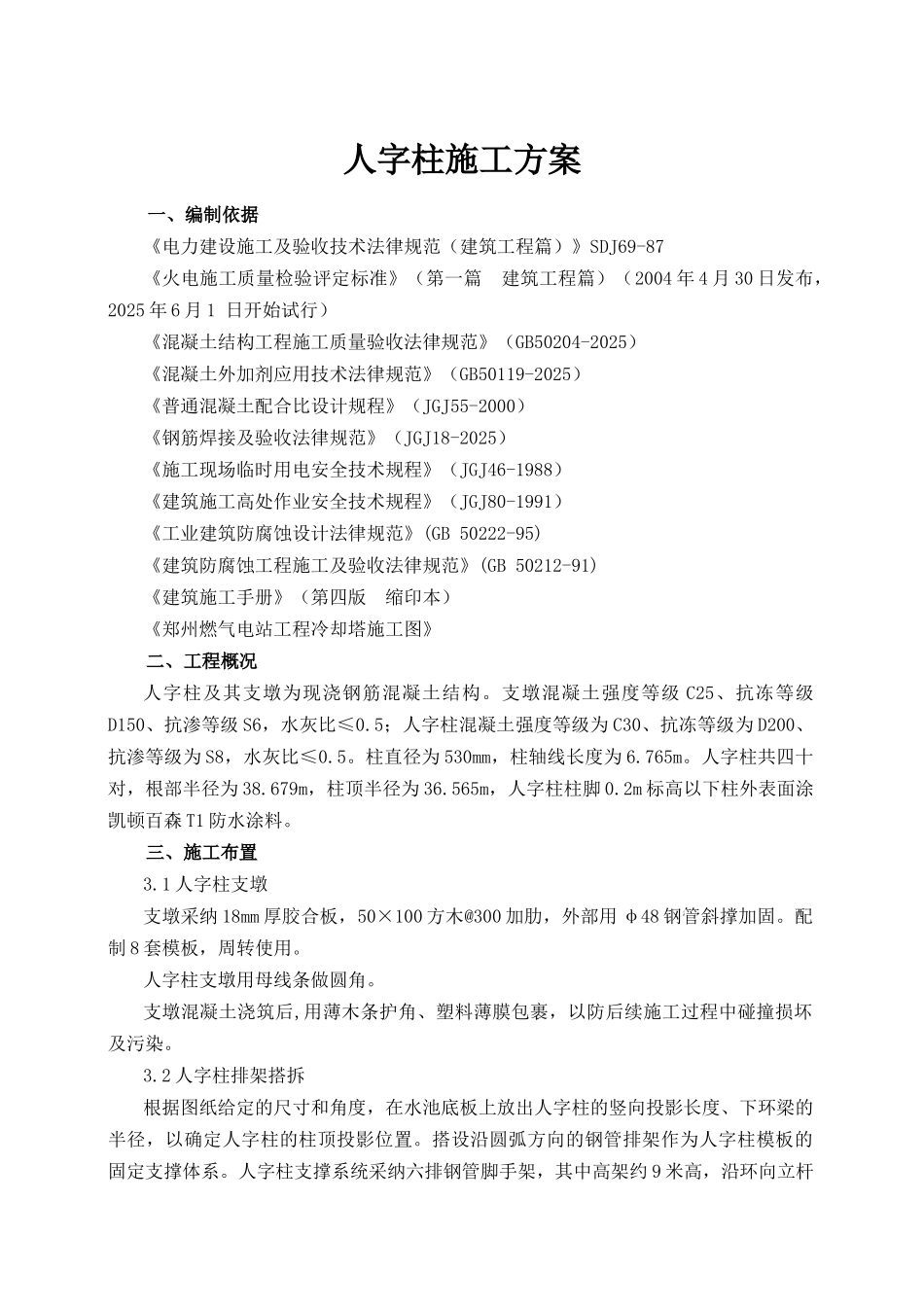

某电厂冷却塔人字柱工程施工方案

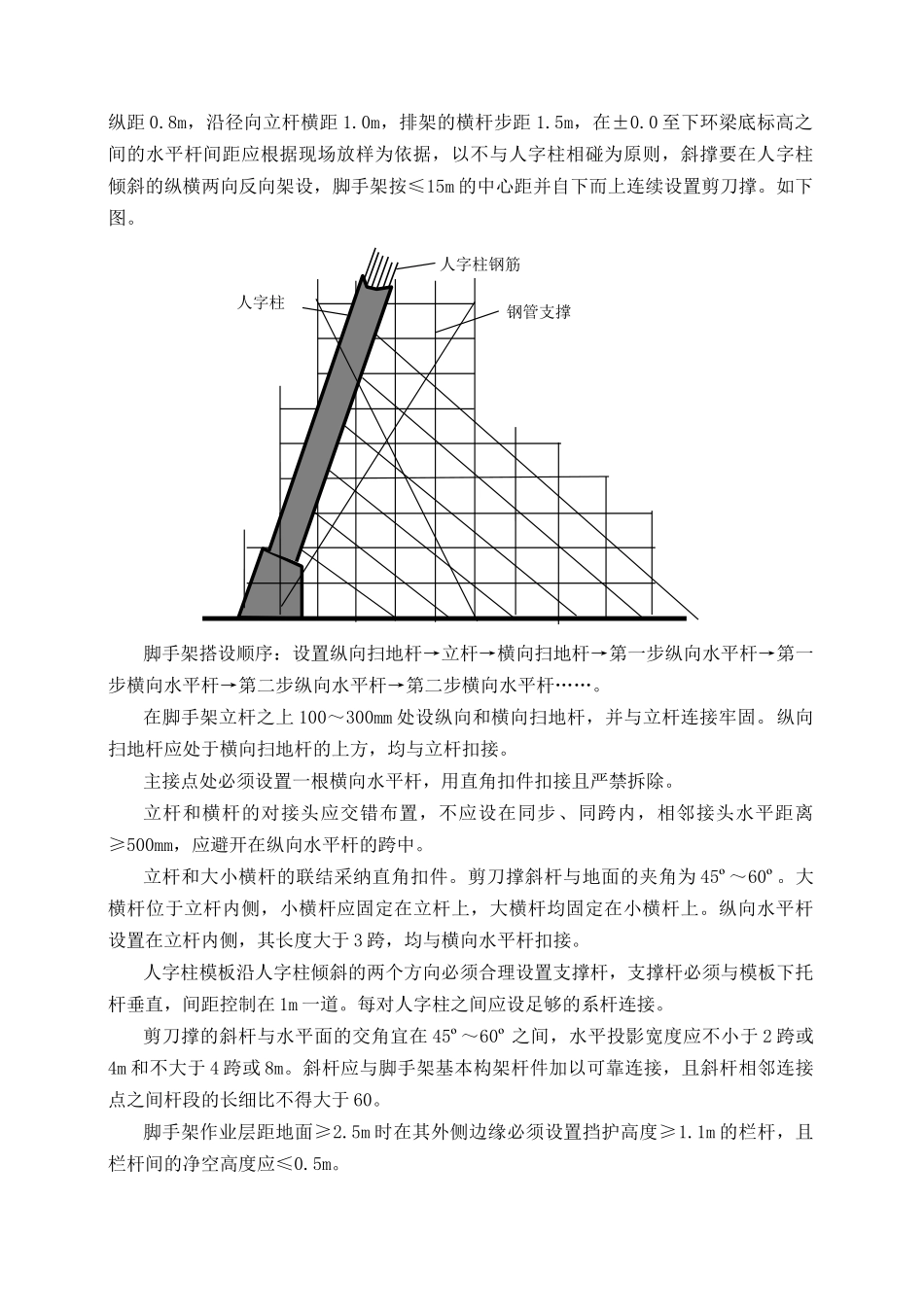

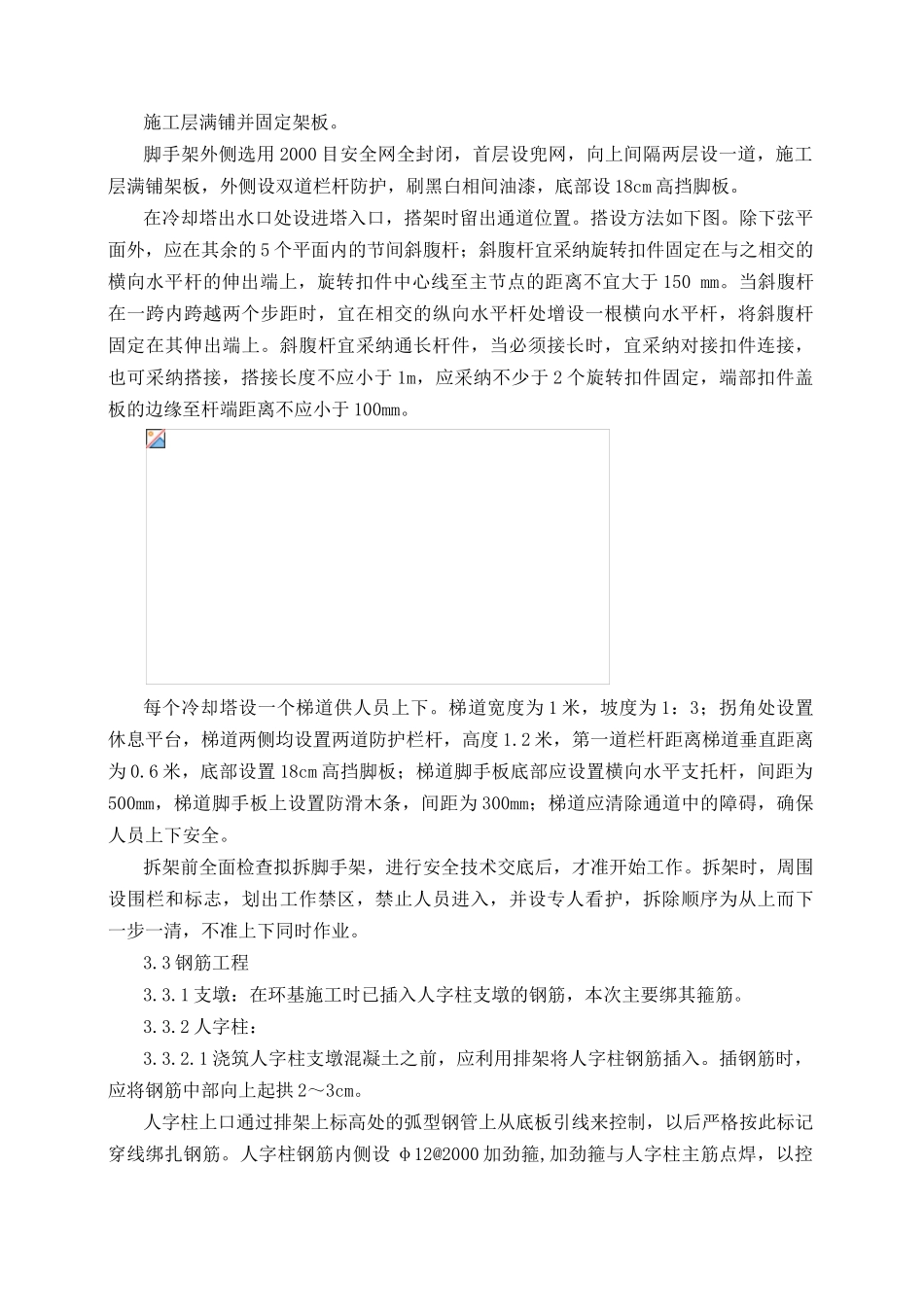

人字柱施工方案一、编制依据《电力建设施工及验收技术法律规范（建筑工程篇）》SDJ69-87《火电施工质量检验评定标准》（第一篇 建筑工程篇）（2004 年 4 月 30 日发布，2025 年 6 月 1 日开始试行）《混凝土结构工程施工质量验收法律规范》（GB50204-2025）《混凝土外加剂应用技术法律规范》（GB50119-2025）《普通混凝土配合比设计规程》（JGJ55-2000）《钢筋焊接及验收法律规范》（JGJ18-2025）《施工现场临时用电安全技术规程》（JGJ46-1988）《建筑施工高处作业安全技术规程》（JGJ80-1991）《工业建筑防腐蚀设计法律规范》(GB 50222-95)《建筑防腐蚀工程施工及验收法律规范》(GB 50212-91)《建筑施工手册》（第四版 缩印本）《郑州燃气电站工程冷却塔施工图》二、工程概况人字柱及其支墩为现浇钢筋混凝土结构。支墩混凝土强度等级 C25、抗冻等级D150、抗渗等级 S6，水灰比≤0.5；人字柱混凝土强度等级为 C30、抗冻等级为 D200、抗渗等级为 S8，水灰比≤0.5。柱直径为 530mm，柱轴线长度为 6.765m。人字柱共四十对，根部半径为 38.679m，柱顶半径为 36.565m，人字柱柱脚 0.2m 标高以下柱外表面涂凯顿百森 T1 防水涂料。三、施工布置3.1 人字柱支墩支墩采纳 18mm 厚胶合板，50×100 方木@300 加肋，外部用 φ48 钢管斜撑加固。配制 8 套模板，周转使用。人字柱支墩用母线条做圆角。支墩混凝土浇筑后,用薄木条护角、塑料薄膜包裹，以防后续施工过程中碰撞损坏及污染。3.2 人字柱排架搭拆根据图纸给定的尺寸和角度，在水池底板上放出人字柱的竖向投影长度、下环梁的半径，以确定人字柱的柱顶投影位置。搭设沿圆弧方向的钢管排架作为人字柱模板的固定支撑体系。人字柱支撑系统采纳六排钢管脚手架，其中高架约 9 米高，沿环向立杆纵距 0.8m，沿径向立杆横距 1.0m，排架的横杆步距 1.5m，在±0.0 至下环梁底标高之间的水平杆间距应根据现场放样为依据，以不与人字柱相碰为原则，斜撑要在人字柱倾斜的纵横两向反向架设，脚手架按≤15m 的中心距并自下而上连续设置剪刀撑。如下图。 脚手架搭设顺序：设置纵向扫地杆→立杆→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→第二步纵向水平杆→第二步横向水平杆……。在脚手架立杆之上 100～300mm 处设纵向和横向扫地杆，并与立杆连接牢固。纵向扫地杆应处于横向扫地杆的上方，均与立杆扣接。主接点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆...
